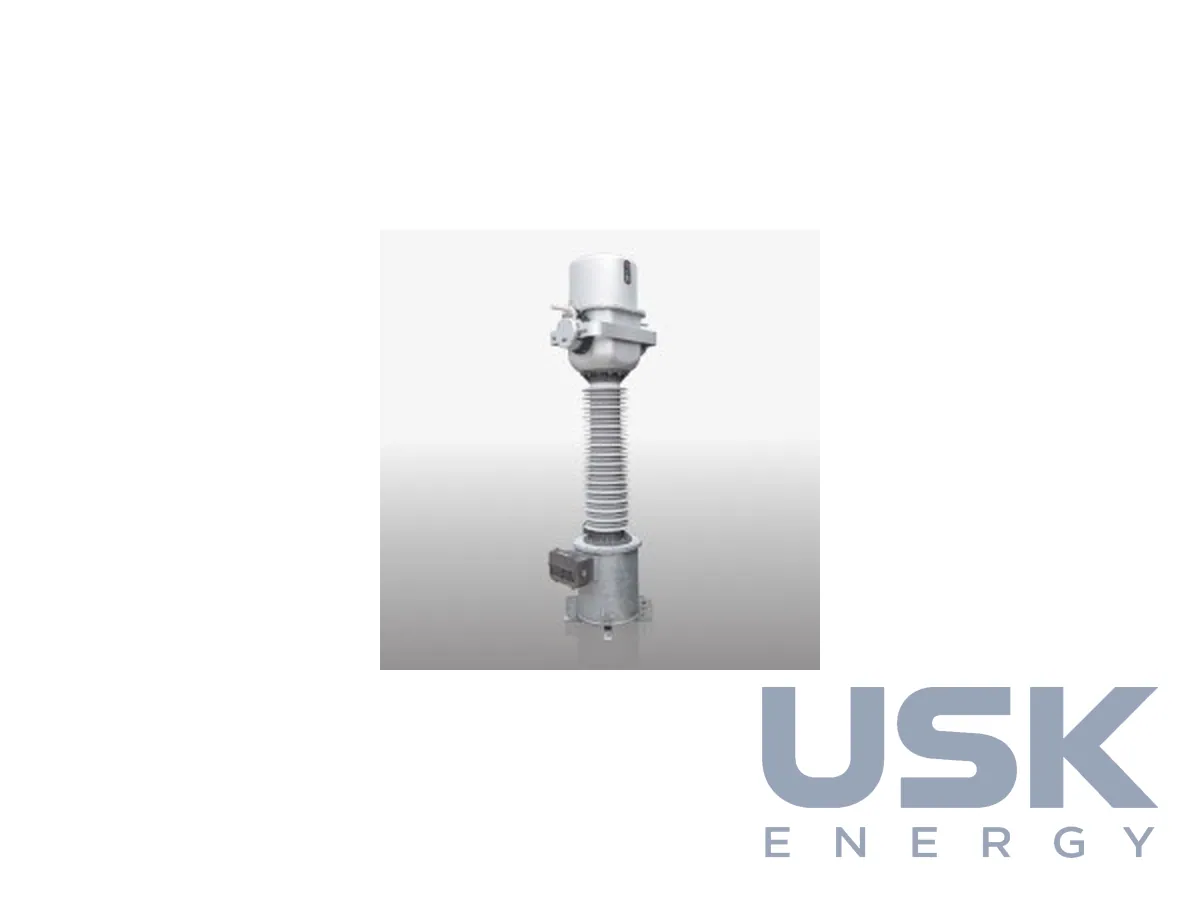

Arteche KA — комбінований трансформатор струму та напруги до 245 кВ
Комбіновані вимірювальні трансформатори Arteche KA поєднують трансформатор струму та індуктивний трансформатор напруги в одному корпусі. Розраховані на підстанції до 245 кВ з обмеженою площею.
- Номінальна напруга
- до 245 кВ
- Первинний струм
- 1–5000 А
- Струм термічної стійкості
- до 120 кА / 1 с
- Клас точності
- до 0,1
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Комбінований вимірювальний трансформатор серії KA об’єднує в одному корпусі трансформатор струму та індуктивний трансформатор напруги. На звичайному приєднанні ВРП під кожну фазу ставлять два апарати на двох опорах, із двома фундаментами й окремою ошиновкою. KA замінює їх одним, тому серію обирають для підстанцій до 245 кВ, де площа обмежена, і для реконструкції чинних ВРП, коли в наявну комірку треба вписати повноцінний вузол обліку, а місця під другий ряд апаратів немає.
Конструктивно основу апарата становить оливо-паперова ізоляція з ємнісним вводом, у якому покладено кілька екранів для правильного розподілу електричного поля. Екрани вирівнюють напруженість по товщині ізоляції та вздовж покришки, без них поле концентрувалося б біля країв електродів. Частину струму та частину напруги розміщено в спільному корпусі зі спільною зовнішньою ізоляцією, вторинні кола обох частин виведено в одну клемну коробку в цоколі. Виконання зовнішнє.
За струмовою частиною параметри збігаються зі старшими серіями трансформаторів струму Arteche. Номінальний первинний струм обирається в діапазоні 1–5000 А, струм термічної стійкості становить до 120 кА протягом 1 с, клас точності до 0,1. Виробник наголошує, що точність лишається незмінною протягом усього строку служби, тому апарат підходить для комерційного обліку, де важать обидві величини одразу. Трансформатор напруги в цьому ж корпусі живить обмотки напруги лічильника та кола захисту. У підсумку на одному приєднанні виходить повний набір сигналів для обліку та захисту від одного апарата. Arteche зазначає й роботу у важких умовах, за дуже великих або дуже малих струмів і екстремальних температур.
Суміщений апарат економить місце на ВРП і спрощує ошиновку приєднання. Менше опорних конструкцій, фундаментів, кабельних лотків і з’єднань, які з часом нагріваються й потребують контролю під час тепловізійних обходів. Монтаж одного апарата замість двох скорочує обсяг робіт на майданчику, хоча сам KA важчий за кожен з окремих трансформаторів, і кран підбирають з урахуванням цього. Є й зворотний бік. У разі пошкодження однієї з частин з роботи виводиться весь апарат, тому для відповідальних вузлів заздалегідь продумують резерв і порядок заміни.
В опитувальному листі задають параметри обох частин. Для струмової частини зазначають первинний струм, коефіцієнти трансформації, кількість осердь, класи точності й навантаження обмоток обліку та захисту, струми стійкості. Для частини напруги зазначають номінальну напругу мережі, кількість вторинних обмоток, їхні класи й потужності. Спільними параметрами лишаються довжина шляху витоку та кліматичні умови. В експлуатації стежать за рівнем оливи й герметичністю корпусу. Транспортування, зберігання, монтаж і обслуговування описано в посібнику користувача Arteche з трансформаторів струму, індуктивних і комбінованих трансформаторів, який є й російською мовою.
Технічні характеристики
| Номінальна напруга | до 245 кВ |
|---|---|
| Первинний струм | 1–5000 А |
| Струм термічної стійкості | до 120 кА / 1 с |
| Клас точності | до 0,1 |
| Ізоляція | оливо-паперова з ємнісним екрануванням |
| Виконання | зовнішнє |
Запит ціни та строку поставки
Arteche KA — комбінований трансформатор струму та напруги до 245 кВ, Arteche. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Що поєднує трансформатор KA?
Трансформатор струму та індуктивний трансформатор напруги в одному корпусі.
На які параметри розрахований KA?
Напруга до 245 кВ, первинний струм 1–5000 А, струм термічної стійкості до 120 кА / 1 с.
Для яких підстанцій підходить KA?
Для підстанцій до 245 кВ з обмеженою площею, виконання зовнішнє.
