Škoda POLL — статичні перетворювачі та зарядні пристрої бортової мережі рухомого складу до 50 кВт
POLL s.r.o. з Škoda Group випускає статичні перетворювачі та центральні джерела енергії (CES) для бортових мереж рейкового рухомого складу. Перетворювачі живлять бортову мережу вагона, заряджають акумуляторні батареї та живлять одно- й трифазних споживачів. Зарядні пристрої мають потужність до 50 кВт і ККД до 95 %.
- Потужність зарядних пристроїв
- до 50 кВт
- Топологія
- перемикання за нульової напруги (ZVS), частота до 100 кГц
- ККД
- до 95 %
- Гальванічна розв'язка
- ізоляція до 4000 В (діюч.)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Зарядні пристрої POLL побудовано за топологією з перемиканням за нульової напруги (ZVS) з частотою комутації до 100 кГц. Висока частота дає змогу ставити планарні трансформатори та індуктивні елементи, тому маса й габарити блоків невеликі. Інвертори мають цифрове керування, а схеми відпрацьовують на комп'ютерних моделях ще до виготовлення зразка. Гальванічна розв'язка має ізоляцію до 4000 В (діюч.), корпус виконується до IP65. Блоки працюють за температури довкілля від −40 до +50 °C із пасивним або активним охолодженням і підключаються до інших систем через CAN, RS-485 і Ethernet.

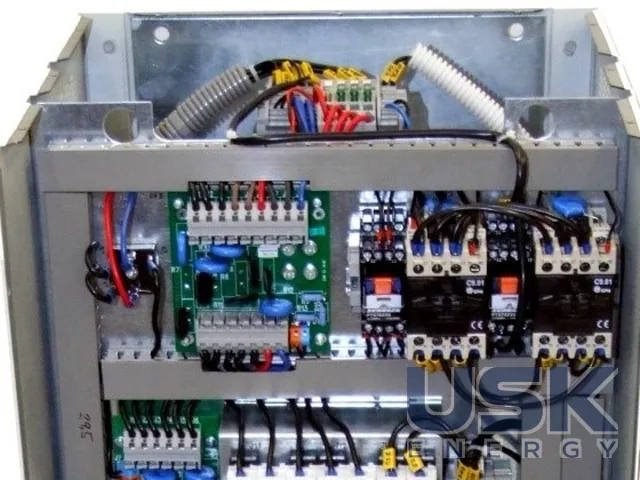

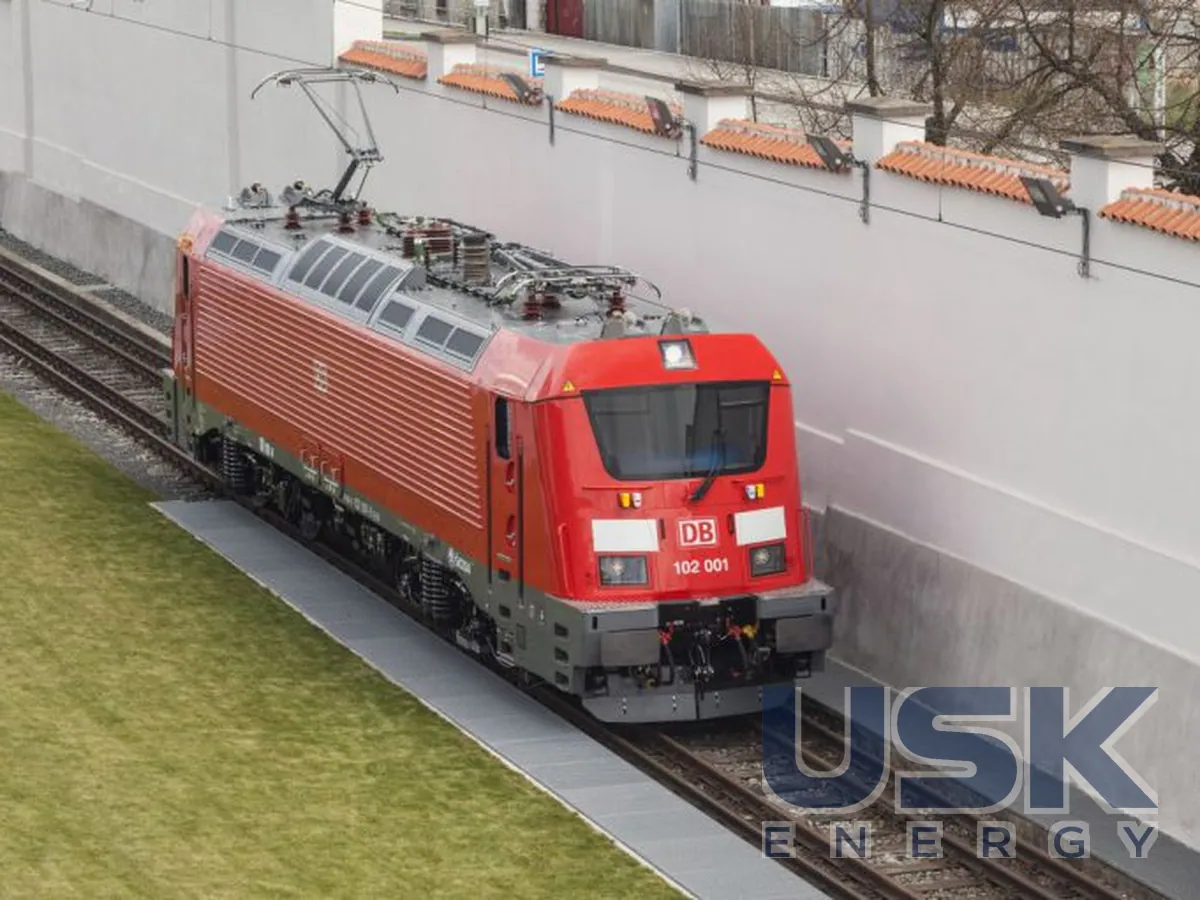

Від одного блока живляться бортова мережа постійного струму, зарядження батареї та одно- й трифазні споживачі вагона. Перетворювачі та CES постачаються для локомотивів, приміських електропоїздів і трамваїв Škoda. Для України POLL виготовила блок зовнішнього живлення BVN-02-UA до електропоїздів 8Ев (2011). Номінальна вхідна напруга блока 570 В DC (±15 %), вхід зовнішнього живлення 3 × 400 В 50 Гц. Вихід для зарядних пристроїв видає 570 В DC / 15 А, однофазний вихід 230 В 50 Гц / 10 А живить сервісну розетку, маса блока 48 кг. За відсутності основного живлення BVN-02-UA автоматично перемикає джерела й живить зарядні пристрої від зовнішньої мережі, тож батареї поїзда заряджаються від стаціонарної мережі.

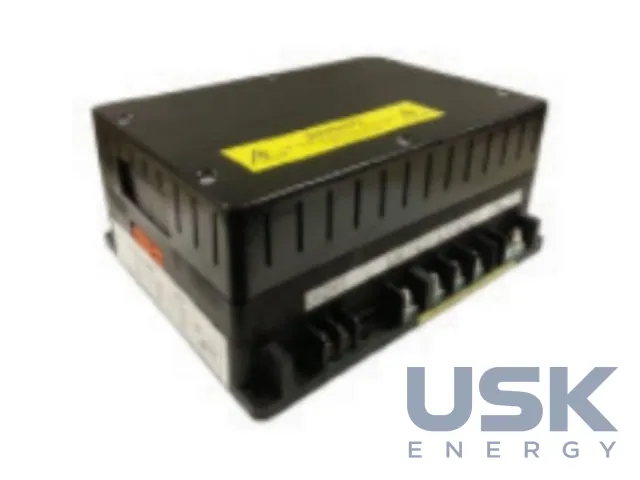

Інший приклад — водоохолоджуваний статичний перетворювач MKB-04.04 для кондиціонерів Thermo King на автобусах. Він видає 15 кВт (версія MKC до 25 кВт) і живиться від 3 × AC 150–600 В або DC 600–700 В, маса 7 кг. Серію випускають обсягом 300–600 виробів на рік. За призначенням ці блоки відповідають бортовим перетворювачам власних потреб і зарядним агрегатам для електропоїздів, трамваїв і локомотивів.
Тягове й бортове обладнання групи перевіряють у випробувальному центрі Škoda Electric, де відпрацьовують сумісність усього тягового ланцюга від трансформатора й перетворювача до двигуна й редуктора. Під час розроблення виконують електромагнітні та теплові розрахунки. На нові продукти Škoda Electric спрямовує в середньому 10 % річного обороту, у технічних підрозділах працює понад 200 фахівців. Обладнання постачається як для нових вагонів, так і для модернізації парку, що експлуатується.
Технічні характеристики
| Потужність зарядних пристроїв | до 50 кВт |
|---|---|
| Топологія | перемикання за нульової напруги (ZVS), частота до 100 кГц |
| ККД | до 95 % |
| Гальванічна розв'язка | ізоляція до 4000 В (діюч.) |
| Ступінь захисту | до IP65 |
| Робоча температура | −40…+50 °C |
| Інтерфейси | CAN, RS-485, Ethernet |
| Виконання | BVN-02-UA (вхід 570 В DC / 3×400 В AC), MKB-04.04 15 кВт / MKC 25 кВт |
Запит ціни та строку поставки
Škoda POLL — статичні перетворювачі та зарядні пристрої бортової мережі рухомого складу до 50 кВт, Škoda Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 (інвертори >7,5 кВА) 8504 40 82 00 (випрямлячі) |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 (інвертори >7,5 кВА) 8504 40 82 (випрямлячі) |
| HTSUS (США) | 8504 40 95 10 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і ККД мають зарядні пристрої POLL?
Потужність до 50 кВт, ККД до 95 % за частоти комутації до 100 кГц у топології ZVS.
У яких умовах можуть працювати перетворювачі?
За температури довкілля від −40 до +50 °C, з корпусом до IP65 і гальванічною розв'язкою з ізоляцією до 4000 В (діюч.).
Чи постачалися перетворювачі POLL для українського рухомого складу?
Так, для електропоїздів 8Ев 2011 року виготовлено блок зовнішнього живлення BVN-02-UA. Вхід 570 В DC або 3 × 400 В 50 Гц, виходи 570 В DC / 15 А і 230 В 50 Гц / 10 А, маса 48 кг.
