TSA TGE — асинхронний тяговий генератор 370–1086 кВт
TSA TGE — серія асинхронних тягових генераторів потужністю 370–1086 кВт для дизель-поїздів, гібридних моторвагонних поїздів (HMU/DMU), тепловозів з електричною передачею, колійних та аварійно-рятувальних машин. Генератор перетворює механічну енергію дизеля на електроенергію для тягових двигунів. Його ставлять і в силові модулі PowerPack для підвагонного та дахового монтажу.
- Тип
- асинхронний генератор, мідна короткозамкнена клітка, без магнітів і контактних кілець
- Потужність (за референс-листами)
- 370–1086 кВт (включно з TGSE)
- Напруга
- 480–2240 В
- Частота обертання
- до 2520 об/хв
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Енергію вала дизеля TGE перетворює на струм для тягових двигунів поїзда. Генератор працює в парі з дизелем, а збудженням і віддачею потужності керує тяговий перетворювач. Ротор короткозамкнений, з кліткою з мідних стрижнів і кілець, постійних магнітів і контактних кілець немає. Якщо обертати ротор з розімкненими виводами, напруги на затискачах не буде, бо магнітне поле створює лише перетворювач. Під час обслуговування це безпечніше, і виробник не залежить від рідкісноземельних магнітів.
Ізоляція обмоток TSADUR класу 220. Конструкція вібростійка й розрахована на встановлення безпосередньо на дизель. Охолодження повітряне, самовентиляцією або примусове, виконання відкрите. Виробник наголошує на малій масі генераторів за високої густини потужності, а для гібридних поїздів вібростійкість стоїть на першому місці. Кожен генератор розраховують під характеристику конкретного дизеля, компонування й режими роботи поїзда. Вимоги беруть із серії IEC 60349. TSA десятиліттями вдосконалює свої тягові генератори, і вони працюють у будь-яких умовах довкілля. Однією з причин виробник називає власну систему ізоляції.

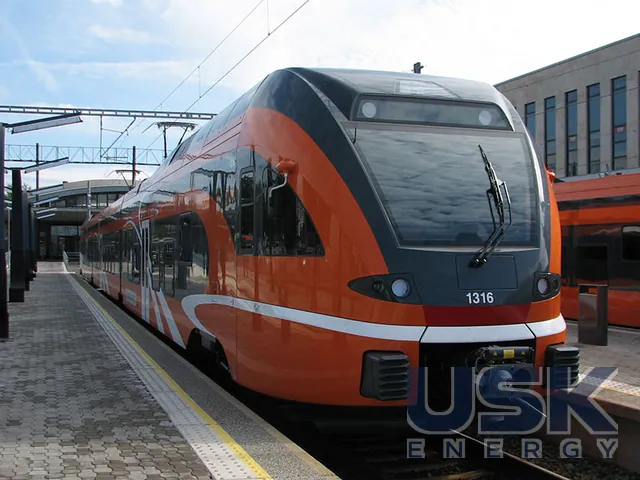

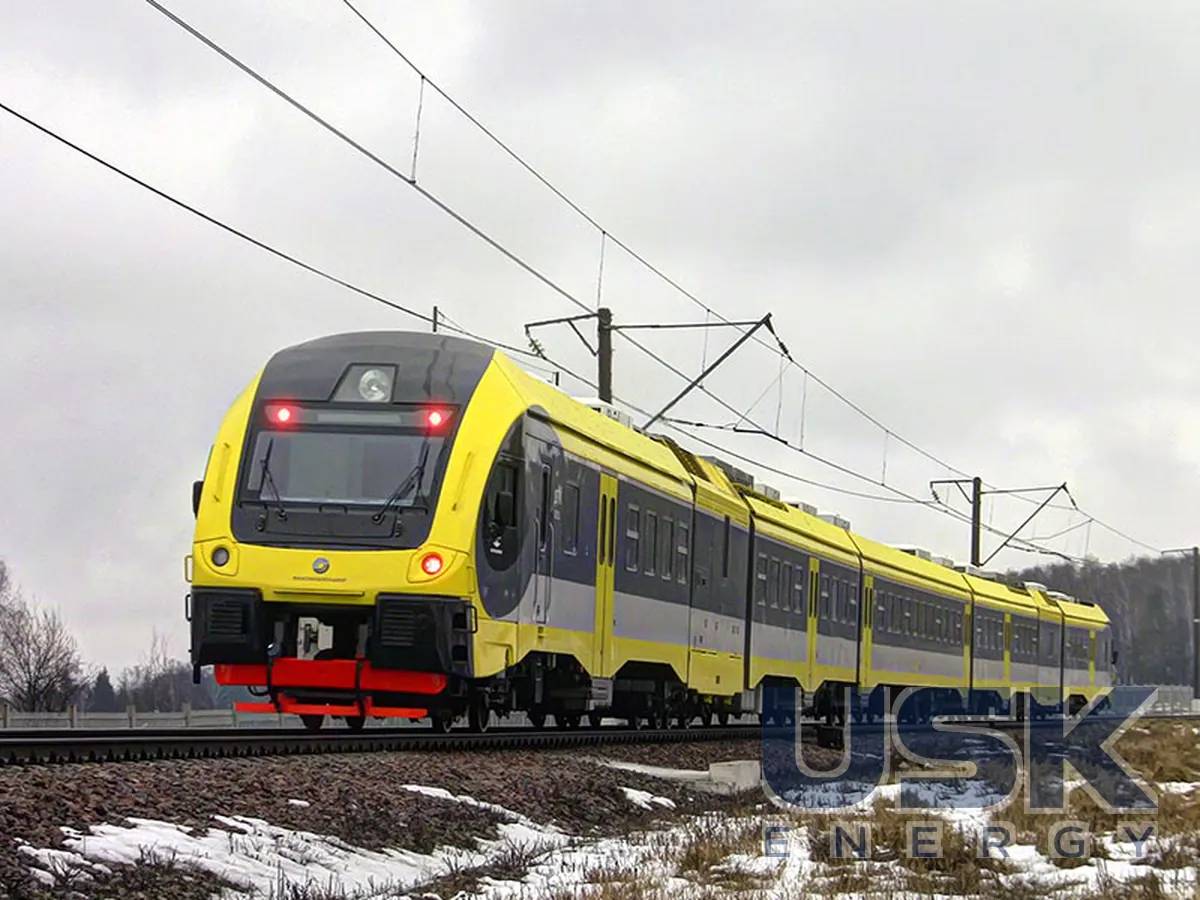

За референс-листами TSA генератори TGE мають потужність 370–950 кВт, а TGSE 71-59-6 видає 1086 кВт. Напруга лежить у межах 480–2240 В, частота обертання до 2520 об/хв, маса 980–3275 кг. TGE 59-33-4 на 500–550 кВт стоїть на дизель-поїздах Stadler FLIRT і GTW. TGE 59A-43-4 на 736 кВт входить до PowerPack MTU для поїздів Hitachi Masaccio компанії Trenitalia і вагона-діагноста Končar. TGE 64-44-4 (880 кВт) працює на дизель-поїздах Stadler/Метровагонмаш ДПМ, TGE 69-42-6 (950 кВт, 2240 В) на платформі Stadler EURO9000, TGE 64-28-6 (472 кВт) на локомотиві Toshiba HDB 800 для DB Cargo. TGSE 71-59-6 постачається для DEMU Indian Railways.

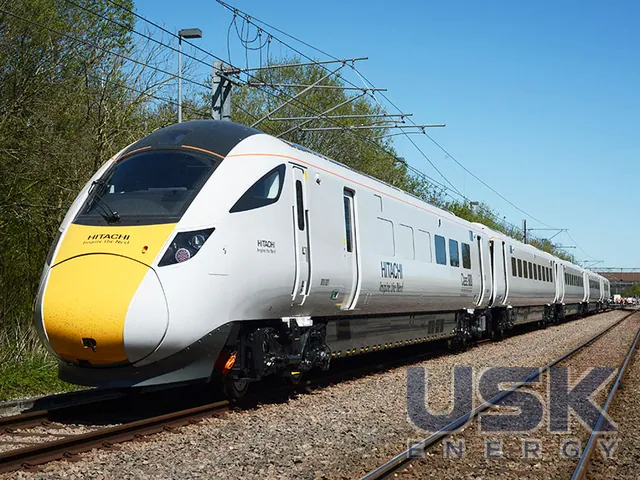

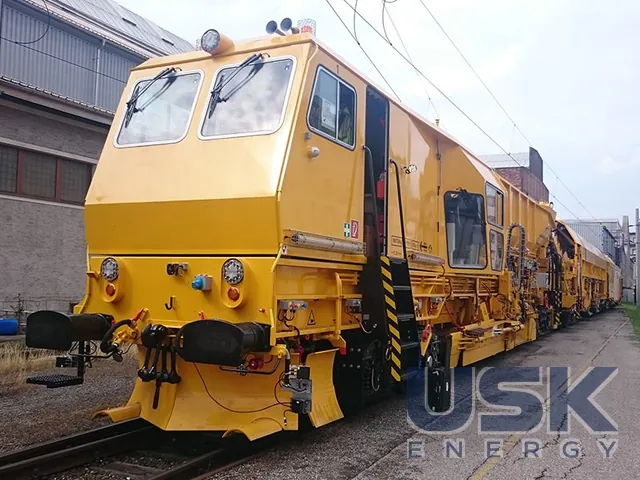

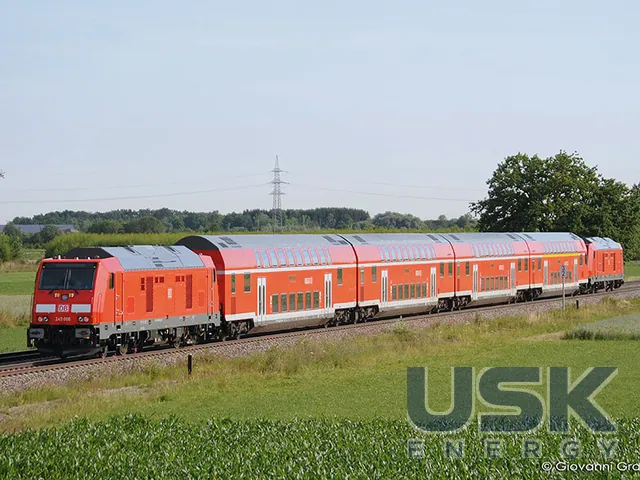

TGE також ставлять на двосистемні та багатодизельні локомотиви, колійні машини Plasser & Theurer, рятувальні поїзди для Готардського тунелю, високошвидкісні поїзди Hitachi IEP. Кожен генератор проходить типові та серійні випробування на власній станції TSA у Вінер-Нойдорфі. На весь строк служби доступний сервіс Long-Life Value Service з обмінним фондом, ремонтом і модернізацією.
Технічні характеристики
| Тип | асинхронний генератор, мідна короткозамкнена клітка, без магнітів і контактних кілець |
|---|---|
| Потужність (за референс-листами) | 370–1086 кВт (включно з TGSE) |
| Напруга | 480–2240 В |
| Частота обертання | до 2520 об/хв |
| Маса | 980–3275 кг |
| Охолодження | повітряне, самовентиляція або примусове, відкрите виконання |
| Ізоляція | TSADUR клас 220 |
| Стандарти | серія IEC 60349 |
Запит ціни та строку поставки
TSA TGE — асинхронний тяговий генератор 370–1086 кВт, TSA Traktionssysteme Austria. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 62 00 00 (75–375 кВА) 8501 63 00 00 (375–750 кВА) 8501 64 00 00 (>750 кВА) |
|---|---|
| HS, 6 знаків | 8501 62 |
| CN (ЄС) | 8501 62 00 (75–375 кВА) 8501 63 00 (375–750 кВА) 8501 64 00 (>750 кВА) |
| HTSUS (США) | 8501 62 00 00 (75–375 кВА) 8501 63 00 00 (375–750 кВА) 8501 64 00 20 (>750 кВА) |
| Митний тариф КНР | 8501 62 00 00 (75–375 кВА) 8501 63 00 00 (375–750 кВА) 8501 64 10 00 (>750 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність мають генератори TSA TGE?
За референс-листами TSA генератори TGE мають 370–950 кВт, виконання TGSE 71-59-6 видає 1086 кВт. Напруга виконань 480–2240 В.
Чи є в генераторі TGE постійні магніти?
Ні. Ротор короткозамкнений з мідною кліткою, без магнітів і контактних кілець, збудження створює перетворювач, тому з розімкненими виводами напруги на затискачах немає.
На яких поїздах уже працюють генератори TGE?
TGE 59-33-4 на 500–550 кВт стоїть на дизель-поїздах Stadler FLIRT і GTW, TGE 64-44-4 на 880 кВт на дизель-поїздах ДПМ. TGE 69-42-6 на 950 кВт працює на платформі Stadler EURO9000.
