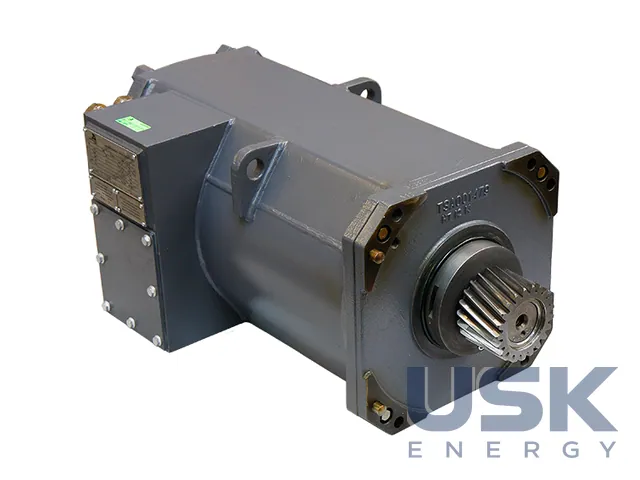

TSA TMW — тяговий асинхронний двигун з рідинним охолодженням 50–173 кВт
TSA TMW — серія тягових асинхронних двигунів з рідинним охолодженням потужністю 50–173 кВт. Тепло йде через сорочку статора в рідинний контур вагона, тому двигун компактний і тихий. Двигуни працюють у трамваях, метро, сервісних локомотивах і колійних машинах, часто в парі з редуктором TSA.
- Тип
- трифазний асинхронний
- Потужність (за референс-листами)
- 50–173 кВт
- Напруга
- 398–832 В
- Макс. частота обертання
- до 8124 об/хв
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Вентилятора й повітряних каналів у TMW немає. Рідинний контур знімає тепло зі статора, тож за малих габаритів двигун видає високу питому потужність і працює дуже тихо. Такі машини беруть там, де місця у візку мало, а вимоги до шуму жорсткі, тобто в низькопідлогових трамваях, вагонах метро малого габариту та спеціальних машинах. Закритий корпус без зовнішнього повітрообміну не засмоктує пил і вологу з-під вагона.

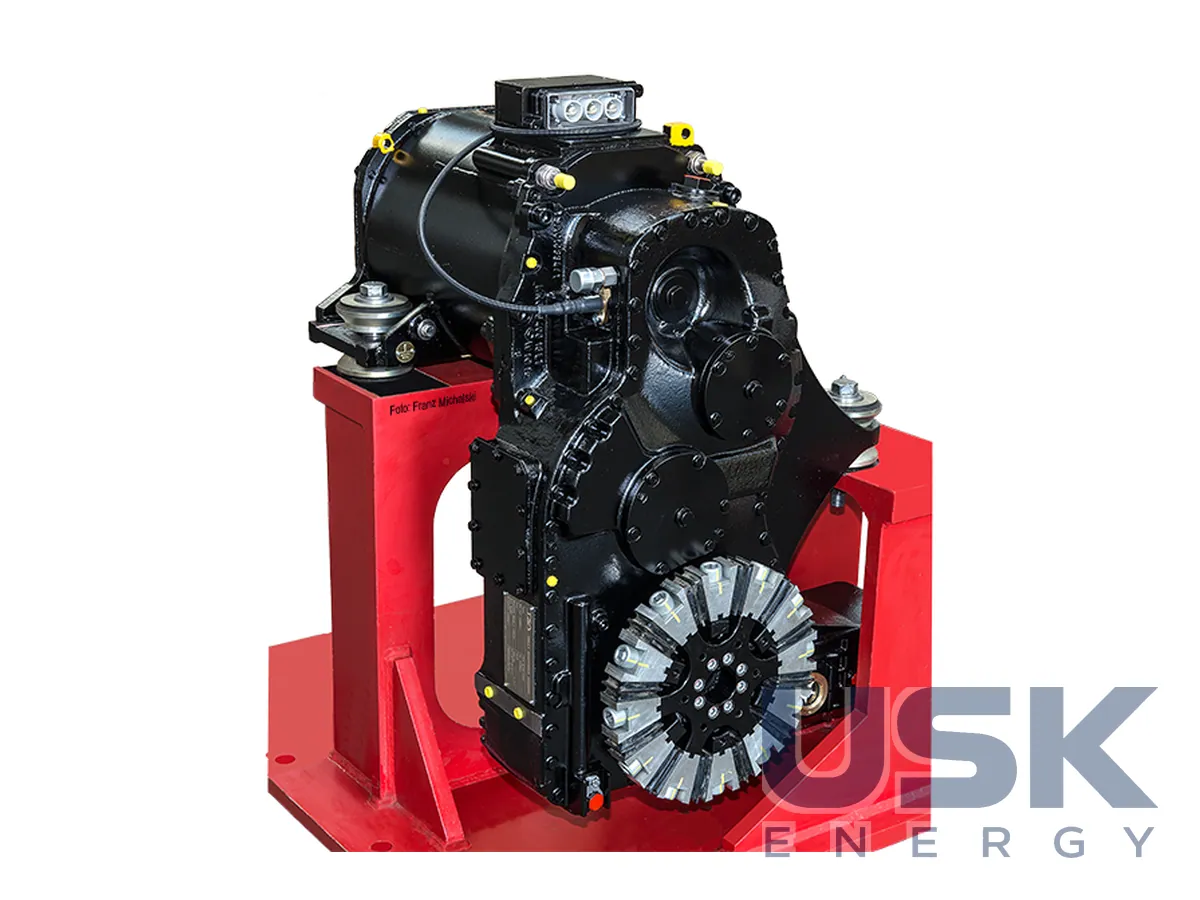

Двигун трифазний асинхронний з короткозамкненим ротором, оптимізований для роботи від інвертора. Ізоляція TSADUR класу 220, корпус повністю закритий зі ступенем захисту IP6K9K. TMW часто постачають разом із редуктором TSA як єдиний тяговий привод, з редукторами GFH для трамваїв і GMK для метро. За референс-листами TSA виконання TMW мають напругу 398–832 В, максимальну частоту обертання до 8124 об/хв і масу 144–690 кг.
Найлегший у референсах TMW 28-17-4 на 50 кВт і 144 кг стоїть на трамваях Bombardier Flexity у Відні. TMW 28-23-4 на 68 кВт і 8124 об/хв працює в метро Stadler у Глазго разом із редуктором GMK 2-101-383A, і там двигун та редуктор постачає один виробник. TMW 32-22-4 на 100 кВт їздить на Tramlink у Лугано та Гмундені, TMW 31-38-4 на 110 кВт у віденському метро U6 і на сервісному локомотиві Hamburger Hochbahn. Трамвай-поїзди Орхуса мають TMW 32-43-4 на 135 кВт, а гібридна колійна машина Plasser & Theurer E3 отримала TMW 45A-32-6 на 173 кВт.
Серія охоплює трамваї та трамвай-поїзди, вагони метро, сервісні локомотиви й колійні машини. Ресурс і ККД у відкритих даних TSA майже не наводить, характеристики подано за окремими проєктами. Для добору двигуна замовник передає TSA цикли руху й результати тягових розрахунків. За ними TSA розраховує енергоспоживання й температури обмоток і підтверджує, що виконання підходить для конкретних маршрутів. Двигуни проєктують, виготовляють і випробовують на власній випробувальній станції у Вінер-Нойдорфі. На весь строк служби доступний сервіс Long-Life Value Service з обмінним фондом, ремонтом і модернізацією.
Технічні характеристики
| Тип | трифазний асинхронний |
|---|---|
| Потужність (за референс-листами) | 50–173 кВт |
| Напруга | 398–832 В |
| Макс. частота обертання | до 8124 об/хв |
| Маса | 144–690 кг |
| Охолодження | рідинне |
| Ступінь захисту | IP6K9K |
| Ізоляція | TSADUR клас 220 |
Запит ціни та строку поставки
TSA TMW — тяговий асинхронний двигун з рідинним охолодженням 50–173 кВт, TSA Traktionssysteme Austria. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 50 00 (тягові, >75 кВт) 8501 52 90 00 (37–75 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 50 (тягові, >75 кВт) 8501 52 90 (37–75 кВт) |
| HTSUS (США) | 8501 53 40 00 (тягові, >75 кВт) 8501 52 80 00 (≤75 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) 8501 52 00 00 (≤75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Навіщо тяговому двигуну TMW рідинне охолодження?
Тепло через сорочку статора йде в рідинний контур вагона, вентилятора й повітряних каналів немає. Двигун виходить компактним і тихим, найлегше виконання важить 144 кг.
Який ступінь захисту має двигун TMW?
Корпус повністю закритий, ступінь захисту IP6K9K. Ізоляція обмоток TSADUR класу 220.
Яка потужність і напруга двигунів TMW?
За референс-листами TSA потужність 50–173 кВт, напруга 398–832 В, максимальна частота обертання до 8124 об/хв.
