Reinhausen MSENSE VAM — віброакустична діагностика РПН
Reinhausen MSENSE VAM стежить за станом пристроїв РПН у режимі онлайн за віброакустичним сигналом. Система підходить для РПН будь-яких типів і виробників, тому її ставлять і на трансформатори з перемикачами інших марок.
- Метод
- віброакустичне вимірювання
- Застосовність
- РПН будь-яких типів і виробників
- Алгоритм
- самонавчальний
- Інтеграція
- ETOS
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
У силовому трансформаторі пристрій РПН єдиний вузол, що рухається під час роботи, тому механічні несправності трансформатора найчастіше починаються саме там. Мережевим компаніям треба знати стан перемикача в будь-який момент, без очікування планового розкриття. MSENSE VAM від Maschinenfabrik Reinhausen вирішує цю задачу онлайн. Назва розшифровується як віброакустичне вимірювання, і пристрій стежить за кожним перемиканням, не виводячи трансформатор з роботи. Виробник спирається на досвід понад 20 років моніторингу перемикачів.
Основа системи складається з вимірювального тракту високої роздільної здатності, який записує вібрації під час послідовності перемикання РПН. Із сигналу математичними методами будують обвідні криві й порівнюють їх з динамічною граничною кривою. Алгоритм самонавчальний і запатентований, він підлаштовує межі під конкретний перемикач у процесі експлуатації та відсікає сторонній шум, наприклад дощ або загальний шум підстанції. За відхиленнями від еталонної картини система фіксує механічні нерівномірності, зміщення часу окремих фаз перемикання та інші аномалії й повідомляє про них. Так дефект видно на ранній стадії, коли іншими способами його ще не помітно, і відмову можна попередити.

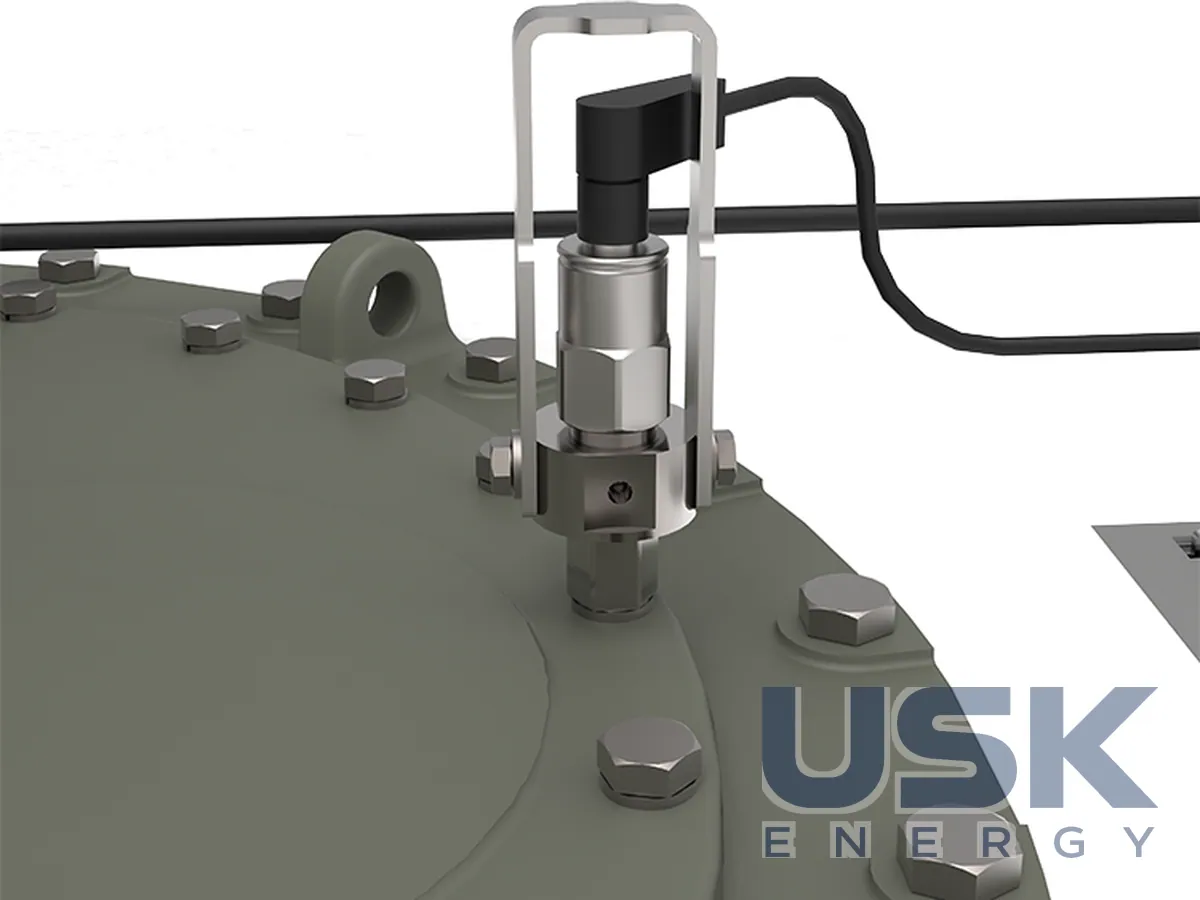

Метод не прив'язаний до конструкції РПН, тому систему ставлять на перемикачі будь-яких типів і виробників. Це зручно для парку, де поруч працюють трансформатори з перемикачами різних марок. Для вимірювання потрібен лише один віброакустичний датчик на кришці головки РПН, монтаж простий, і датчик пропонують також для дооснащення трансформаторів, що вже працюють. Ні втручання в бак, ні зливання оливи для встановлення не потрібні, датчик кріплять ззовні на кришку, і вимірювання йде через конструкцію перемикача.

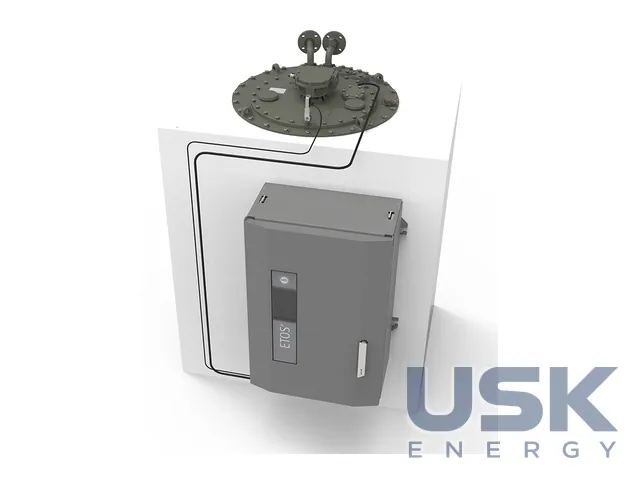

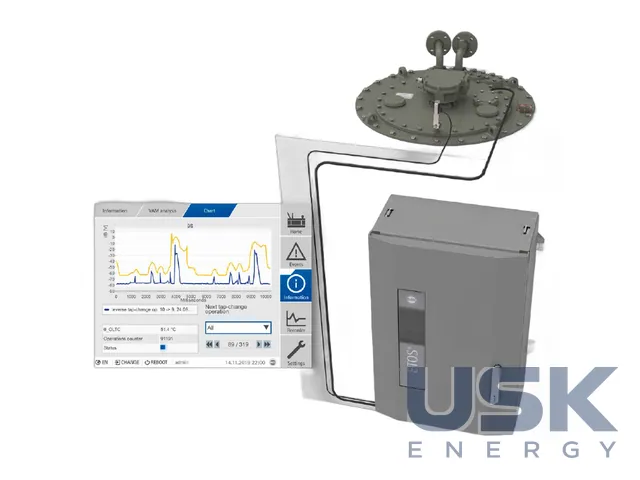

Результати передаються в систему ETOS і видні разом з іншими даними трансформатора. ETOS аналізує дані, оцінює стан і видає рекомендації щодо дій. Для глибшого розбору є служба VAM ANALYSIS SERVICE, яка готує детальний звіт із ймовірними причинами відхилень і конкретними заходами. Віброакустичний контроль розглядають як вагому складову оцінки стану РПН, і виробник посилається тут на брошуру Cigré TB761 щодо оцінки стану силових трансформаторів.
Надалі передбачено порівняння онлайн-вимірювань з еталонним віброакустичним відбитком, знятим на заводі. Тоді відхилення можна буде оцінювати відносно стану нового перемикача, поряд із накопиченою статистикою. Для сервісних питань працює мережа MR з цілодобовою підтримкою 24/7, а супровід веде регіональний представник. Для експлуатаційника така діагностика корисна тим, що заміна контактів чи ревізія перемикача плануються за фактичним станом, а не за кількістю перемикань чи календарним інтервалом. Якщо ж датчик показує зростання відхилень, трансформатор можна вивести в ремонт заздалегідь і підготувати запчастини, а не розбиратися з наслідками аварійної відмови перемикача.
Технічні характеристики
| Метод | віброакустичне вимірювання |
|---|---|
| Застосовність | РПН будь-яких типів і виробників |
| Алгоритм | самонавчальний |
| Інтеграція | ETOS |
Запит ціни та строку поставки
Reinhausen MSENSE VAM — віброакустична діагностика РПН, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9031 80 80 00 |
|---|---|
| HS, 6 знаків | 9031 80 |
| CN (ЄС) | 9031 80 80 |
| HTSUS (США) | 9031 80 80 85 |
| Митний тариф КНР | 9031 80 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи підходить MSENSE VAM для РПН інших виробників?
Так, система застосовна до РПН будь-яких типів і виробників. Прив'язки до конструкції перемикача немає.
Чи потрібно відключати трансформатор для діагностики?
Ні, діагностика відбувається онлайн за віброакустичним сигналом працюючого РПН.
Куди передаються дані діагностики?
Система інтегрується з ETOS. Обробку виконує самонавчальний алгоритм.
