Reinhausen MSENSE PDM — система онлайн-моніторингу часткових розрядів

Опис

Частковий розряд за визначенням IEC 60270 є місцевим електричним розрядом, який лише частково перекриває ізоляцію між провідниками. Він схожий на крихітну короткочасну іскру всередині ізоляційної системи трансформатора і сам по собі не викликає пробою. Проте повторювана розрядна активність прямо вказує на слабке місце ізоляції і є одним з головних чинників її тривалого руйнування. Причинами бувають недоліки конструкції, помилки виготовлення, пошкодження під час транспортування і монтажу або старіння ізоляційних матеріалів. За статистикою відмов, яку наводить виробник з посиланням на CIGRÉ, понад 60 % пошкоджень трансформаторів пов'язані з електричними або діелектричними дефектами, і багато з них супроводжуються частковими розрядами.

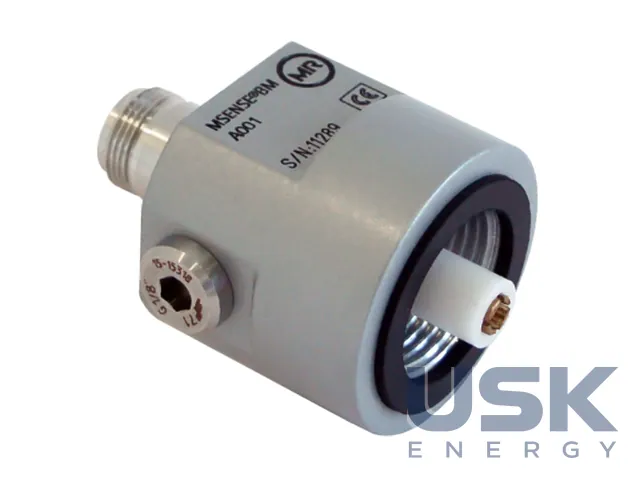

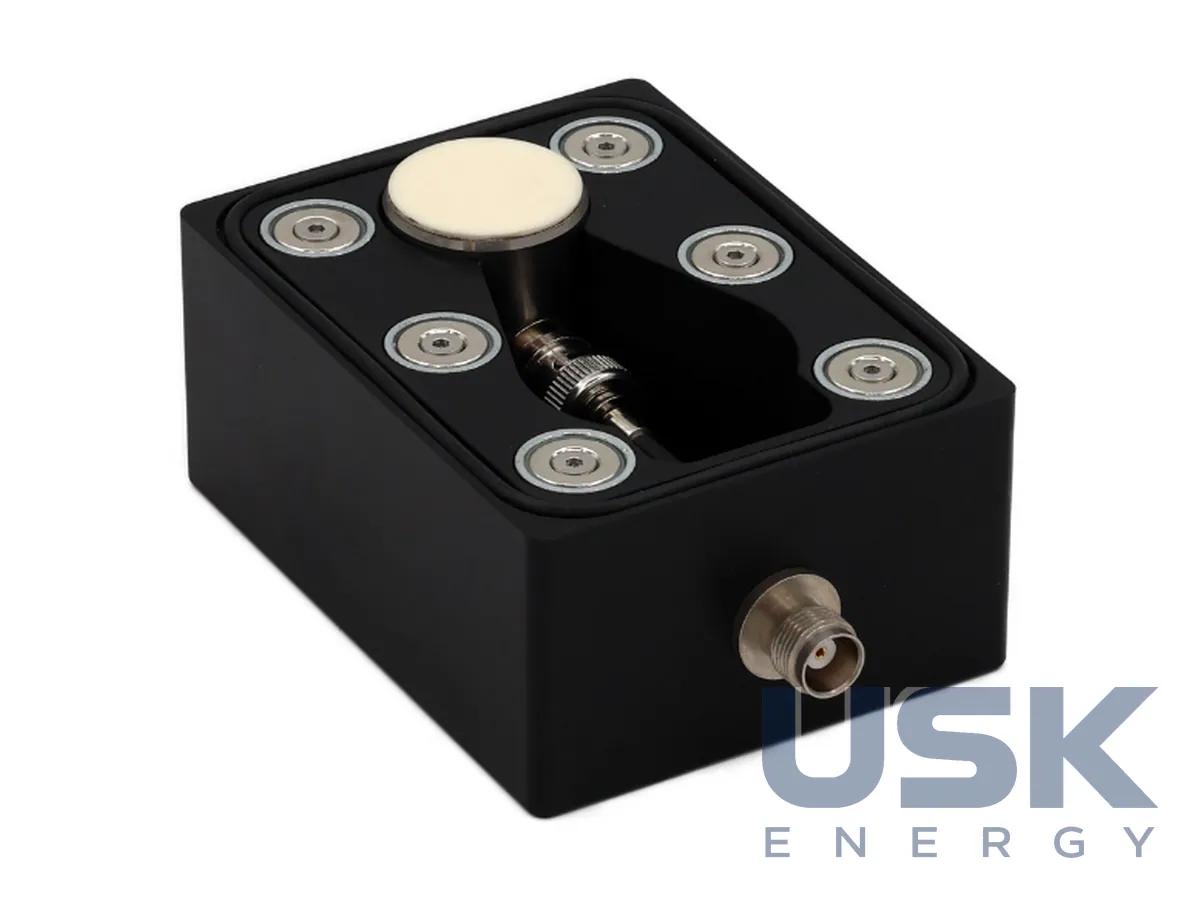

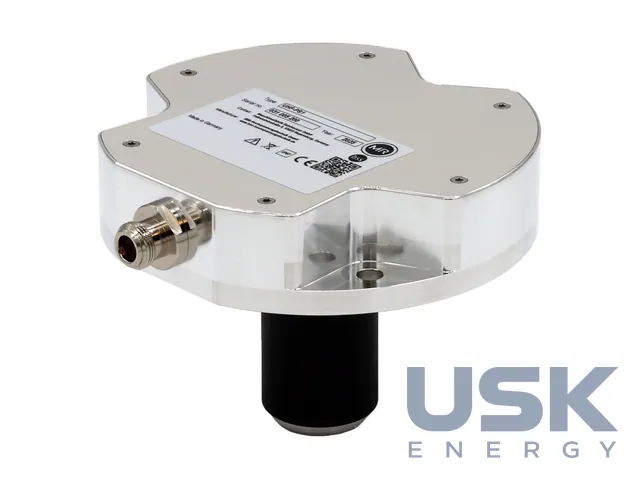

MSENSE PDM веде безперервний онлайн-моніторинг часткових розрядів у силових трансформаторах. Постійний контроль показує розвиток дефекту ізоляції до того, як він призведе до аварії, а детальне діагностичне обстеження можна запланувати заздалегідь, без позапланового відключення. Залежно від задачі застосовують кілька методів. Електричний високочастотний метод відповідає IEC 60270 та IEC 60076-3 і використовує ємність C1 вводу як конденсатор зв'язку, а сигнал знімають з вимірювального виводу вводу через блок PDCU. Його можна ставити окремо від моніторингу вводів, хоча виробник радить поєднувати обидві системи. Датчики UHF реєструють електромагнітне випромінювання розрядів у діапазоні від 300 MHz до 3000 MHz. Їх монтують через діелектричне вікно в баку або, для дооснащення, через датчик у зливному клапані. Акустичні датчики на стінці бака допомагають визначити місце розряду.

Тип і кількість датчиків вибирають вільно, а конфігурацію підбирають під конкретний трансформатор. Варіант BASIC складається з 3 x HF і підходить для простого дооснащення наявних трансформаторів. ADVANCED додає до них ще одну антену UHF і ширший діапазон частот. PRO з 4 x UHF радять для нових конструкцій трансформаторів, а EXPERT поєднує 3 x HF і 3 антени UHF для особливо цінного обладнання. Можливі й інші конфігурації під вимоги замовника. Високочастотні трансформатори струму HFCT підтримують вимірювання за IEC 60270 і розширений діапазон приблизно до ~28 MHz.

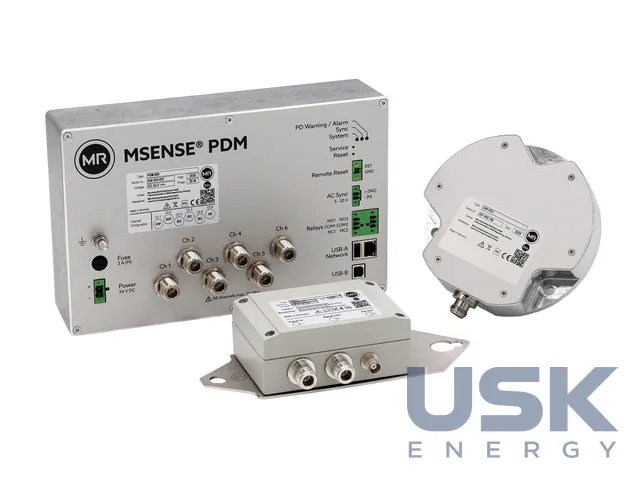

Блок оцінки PDM-600 вбудовують у шафу ETOS, тож дані PDM потрапляють у систему разом з іншими параметрами трансформатора, а робота відповідає вимогам кібербезпеки. Виміри та тривоги видно в графічному інтерфейсі ETOS і через SCADA, серед інтерфейсів є ModbusTCP, HTTP-API та IEC 61850. Функція Asset Intelligence класифікує тривоги часткових розрядів разом з даними аналізу розчинених газів, моніторингу вводів і пробивної напруги оливи, що зменшує кількість хибних висновків.

Інструкція з експлуатації PDM-600 описує монтаж датчиків, підключення, введення в роботу та калібрування каналів за допомогою калібраторів CAL-UHF і CAL-IEC. Калібрування виконують після монтажу, щоб прив'язати рівень сигналу до реальної величини розряду. Окремий розділ відповідає на типові питання щодо світлодіодної індикації та мережевих налаштувань.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
