Reinhausen MSENSE FO — оптоволоконне вимірювання температури обмоток
Reinhausen MSENSE FO вимірює температуру обмоток силових трансформаторів напряму, оптоволоконними датчиками всередині обмотки. За цими даними в реальному часі бачать температуру найбільш нагрітої точки та керують перевантаженням трансформатора.
- Метод
- оптоволоконні датчики в обмотці
- Призначення
- контроль найбільш нагрітої точки в реальному часі, керування перевантаженням
- Зв'язок
- підключення до SCADA, ETOS
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Температура обмотки визначає, як швидко старіє паперова ізоляція силового трансформатора. За дослідженням CIGRE, проблеми обмоток спричиняють 45% відмов трансформаторів, а підвищення температури обмотки лише на 12°C скорочує строк служби трансформатора на 75%. Звичайний термометр на кришці бака показує температуру верхніх шарів оливи, а найбільш нагріту точку обмотки потім обчислюють за тепловою моделлю виробника трансформатора. MSENSE FO від Maschinenfabrik Reinhausen прибирає цей розрахунковий крок і вимірює температуру безпосередньо в активній частині.

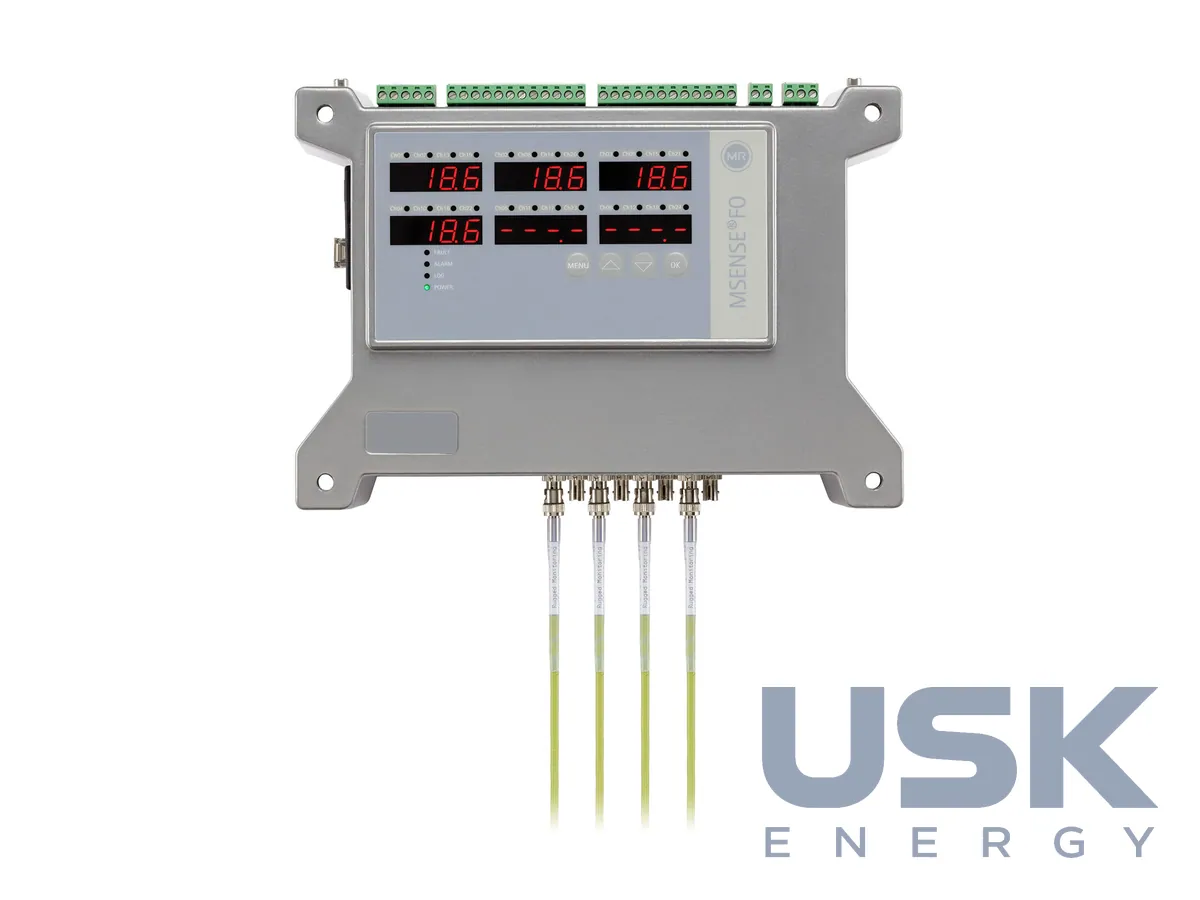

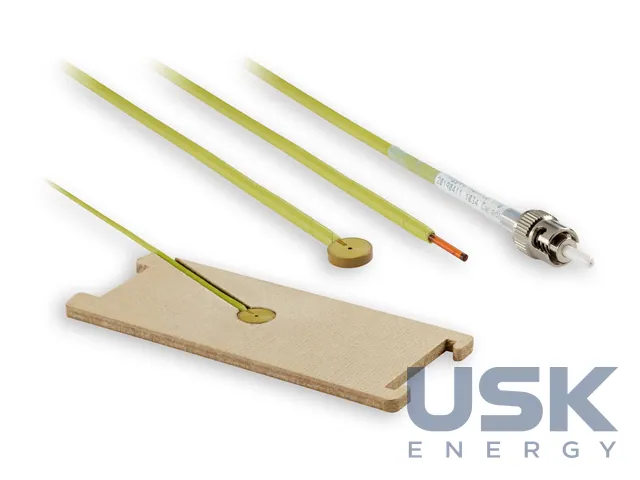

Датчики встановлюють безпосередньо в обмотку, тому температуру отримують прямим вимірюванням, а не розрахунком за температурою оливи. Принцип вимірювання оптичний. На кінці оптоволоконного кабелю закріплено кристал арсеніду галію (GaAs) із дзеркалом. Світло від джерела через мініатюрну оптику входить у волокно, відбивається від дзеркала й повертається на детектор. Світло з довжиною хвилі 850 нм переводить електрони GaAs через заборонену зону в зону провідності, і напівпровідник стає непрозорим. Ширина забороненої зони залежить від температури, у GaAs межа поглинання зсувається на 0,4 нм/K, тож за спектром пропускання температуру визначають дуже точно. У волокні немає металевих частин і електричного сигналу, тому датчик можна розміщувати між витками під високою напругою.

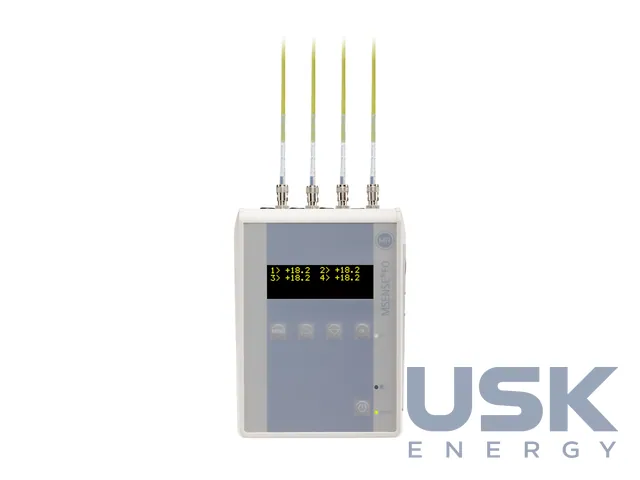

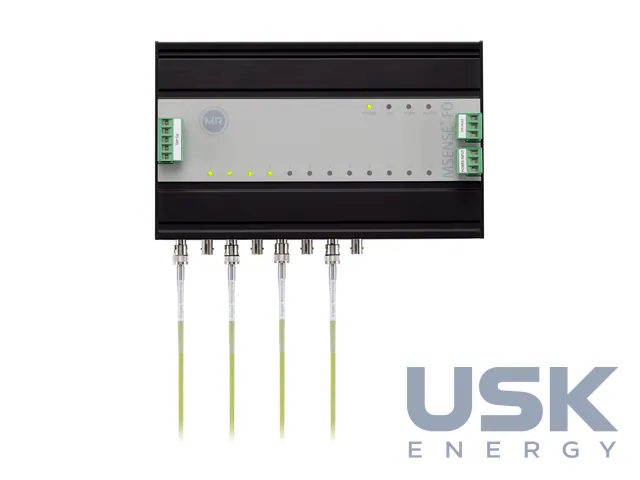

Система підтримує розподілене багатоточкове вимірювання, до 24 точок в активній частині. Кілька точок одночасно дають реальну картину розподілу температури, і гарячу точку знаходять вимірюванням, а не за моделлю виробника трансформатора. Точніші дані покращують модель старіння ізоляції, і прогноз ресурсу стає певнішим. Систему можна нарощувати поступово. Волокна вигідно закласти в обмотку ще під час виготовлення трансформатора, а електронний блок обробки придбати пізніше, коли з'явиться потреба в моніторингу.
Контроль найбільш нагрітої точки йде в реальному часі. На цих даних будують керування перевантаженням, коли трансформатор треба тимчасово навантажити більше за номінал, наприклад під час аварійного режиму в мережі або пікового споживання. Знаючи фактичну температуру гарячої точки, оператор бачить, скільки ще можна тримати підвищене навантаження без прискореного старіння ізоляції. Так само дані використовують для керування охолодженням і для планування ресурсу апарата. Ці ж вимірювання показують, наскільки тепловий розрахунок трансформатора збігається з тим, що насправді відбувається в обмотці.
Вимірювання температури в активній частині належить до основних параметрів структурованої оцінки стану за CIGRÉ TB 761 (березень 2019) поряд із питаннями заміни обладнання, його безпеки, технічного обслуговування та обробки оливи. Разом з іншими методами діагностики воно показує зміни в трансформаторі на ранній стадії. Система підключається до SCADA і до ETOS, де дані аналізуються разом з іншими датчиками і перетворюються на рекомендації. Підтримку надає сервісна мережа MR з доступністю 24/7.
Технічні характеристики
| Метод | оптоволоконні датчики в обмотці |
|---|---|
| Призначення | контроль найбільш нагрітої точки в реальному часі, керування перевантаженням |
| Зв'язок | підключення до SCADA, ETOS |
Запит ціни та строку поставки
Reinhausen MSENSE FO — оптоволоконне вимірювання температури обмоток, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9025 19 00 90 |
|---|---|
| HS, 6 знаків | 9025 19 |
| CN (ЄС) | 9025 19 00 |
| HTSUS (США) | 9025 19 80 85 |
| Митний тариф КНР | 9025 19 10 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як MSENSE FO вимірює температуру обмотки?
Оптоволоконні датчики стоять прямо в обмотці. Температуру отримують прямим вимірюванням, без розрахункових моделей.
Для чого потрібен контроль найбільш нагрітої точки?
За температурою гарячої точки в реальному часі керують перевантаженням трансформатора.
До яких систем підключається MSENSE FO?
Система підключається до SCADA та до платформи ETOS.
