ZPUE ZK-SN — кабельний з'єднувальний пункт СН у бетонному корпусі з КРУЕ TPM

Опис

ZK-SN є кабельним з'єднувальним пунктом середньої напруги ZPUE, який ставлять окремо на вулиці, біля дороги, у дворі або на краю промислового майданчика. Він працює в підземних кабельних мережах і в змішаних кабельно-повітряних мережах, зібраних за кільцевою або радіальною схемою. Через пункт розгалужують лінії, секціонують кільце й підключають нових абонентів, не будуючи повноцінну трансформаторну підстанцію.

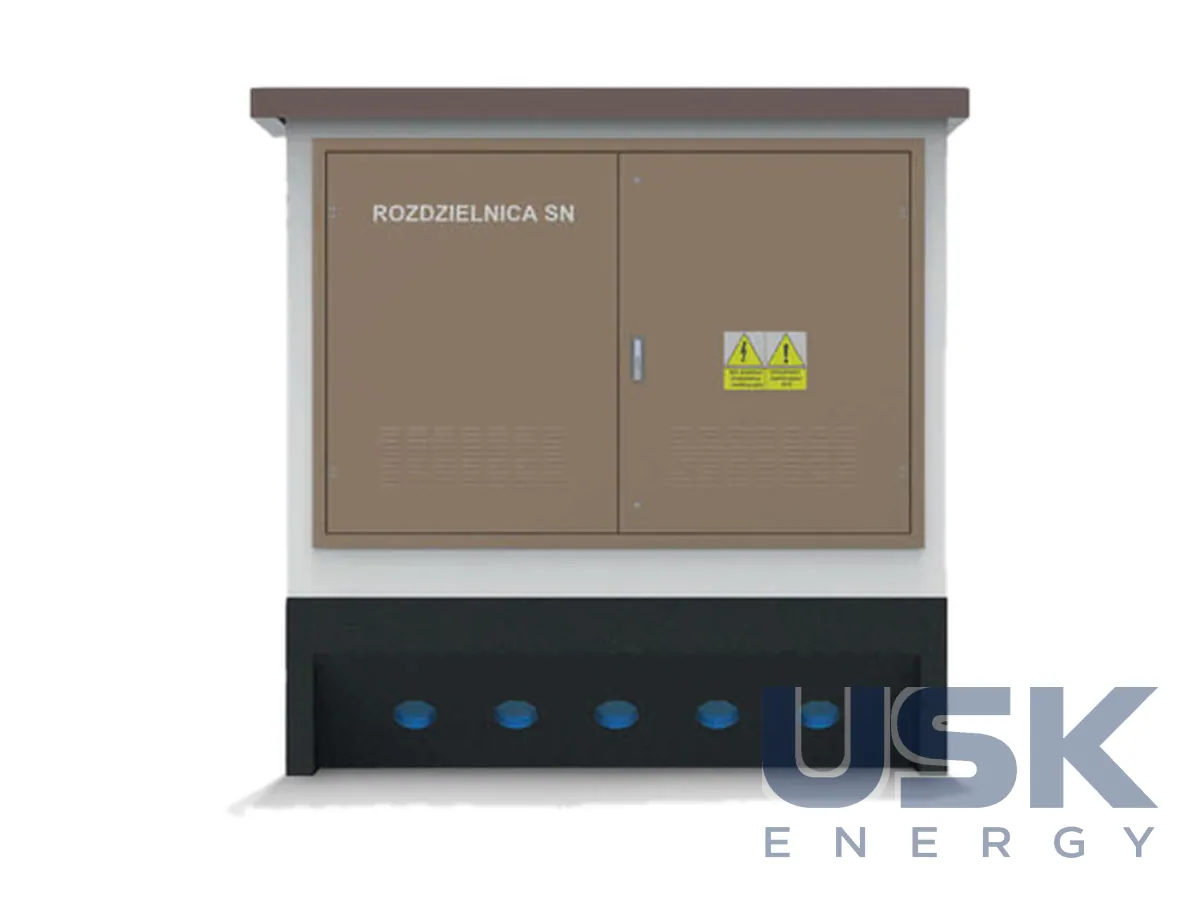

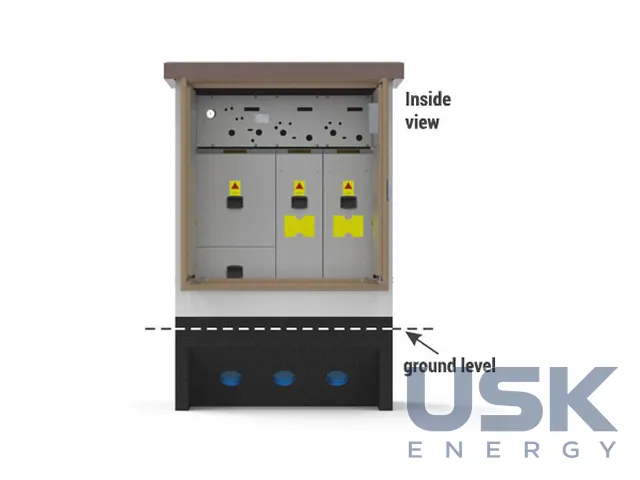

Корпус зібрано з двох монолітних елементів із залізобетону класу C30/37, основної конструкції та даху. Дах виступає за контур корпусу на 100 мм з кожного боку. Фундаментна частина виконана з бетону, у ній під розподільчим пристроєм зроблено технологічні отвори для вводу кабелів. У центрі пункту стоїть КРУЕ TPM з ізоляцією SF6, ним керують ззовні, відчинивши металеві двері, всередину персонал не заходить. До комірок підключають кабельні муфти всіх великих виробників, наприклад CELLPACK, Euromold і Raychem.

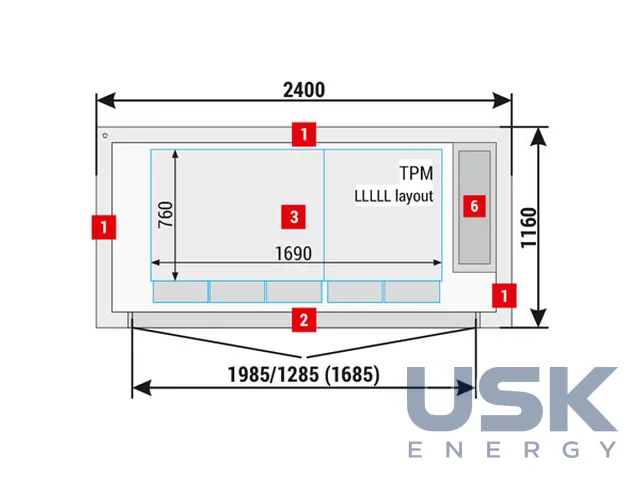

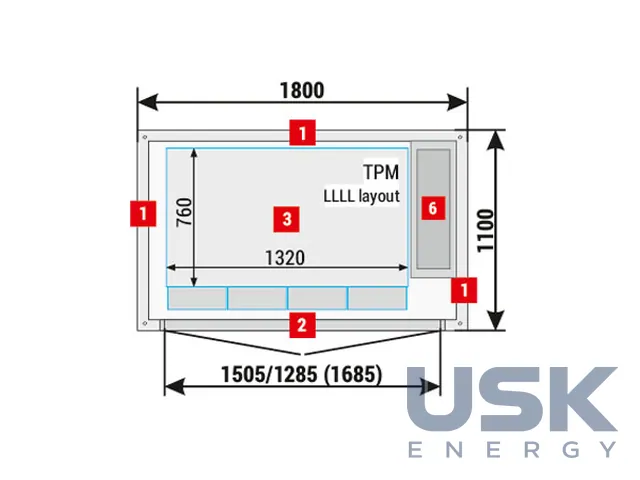

Корпус випускається завдовжки 1500, 1800, 2400, 3000, 3200 і 3500 мм. Ширина залежно від довжини 1100, 1160, 1300, 1500 або 1650 мм. Корисна площа зростає від 1,35 м² у найкоротшого варіанта до 4,88 м² у найдовшого, а повна маса від 2900 до 8800 кг, з них на дах припадає від 500 до 1700 кг. Стіни коротких виконань на 1500 і 1800 мм мають товщину 60 мм, решти 90 мм. Двері бувають суцільними або з вентиляційними жалюзі, у стандарті IP 23D.

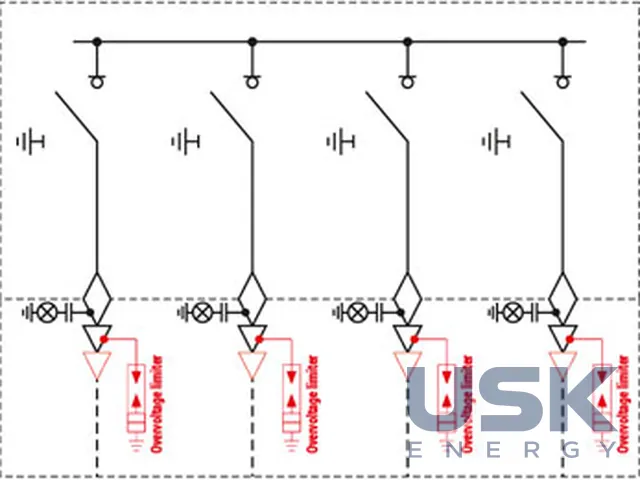

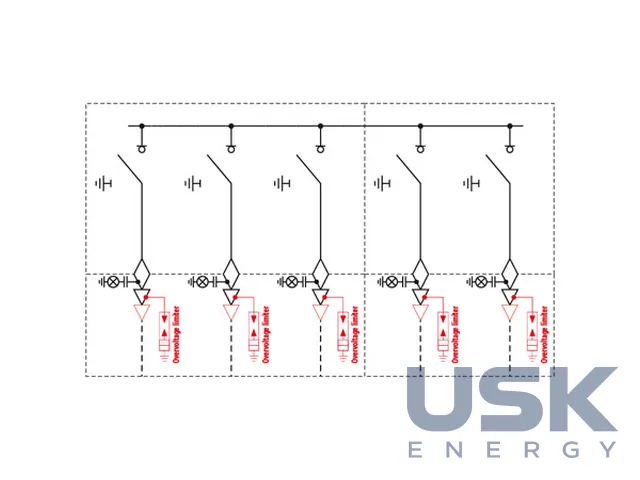

Електричні параметри вказано як максимальні. Збірні шини та комірки з вимикачами навантаження або вимикачами розраховані на тривалий струм 630 А, комірки із запобіжниками на 250 А. Короткочасний струм 20 кА протягом 1 с, ударний струм кіл заземлення 50 кА. Випробувальна напруга промислової частоти 50/60 кВ протягом 1 хвилини, грозовий імпульс 1,2/50 мкс 125/145 кВ.

Пункт може працювати у складі Smart Grid. Тоді в нього ставлять КРУЕ з дистанційним контролем і керуванням, датчики струму й напруги та покажчики проходження струму КЗ. Диспетчер бачить, де сталося пошкодження, віддалено відокремлює ділянку кабелю і скорочує час перерви живлення у споживачів. Для цього додають допоміжний трансформатор TPW потужністю до 2,5 кВА (більше за погодженням), він живиться від того самого КРУЕ і стоїть у шафі із захистом від дуги. Поруч розміщують шафу AMI, Smart Grid, телеметрії та власних потреб. Через це обладнання такі пункти вищі за стандартні, їхня висота 2850 мм, двері виконуються з IP 43. Окремо є виконання з вимірюванням напруги, де TPM має вбудовану вимірювальну комірку та облік з окремим доступом ззовні. Воно підходить для абонентських підстанцій, до яких енергокомпанія не має вільного доступу.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
