ZPUE MRw / MRw-k — КТП у металевому корпусі, модульна, до 2000 кВА
КТП ZPUE MRw і MRw-k у металевому корпусі розраховані на трансформатор до 1000 або 2000 кВА, напругу СН до 24 кВ і НН 0,4 кВ. Легка самонесуча металева конструкція встановлюється без фундаменту.
- Потужність трансформатора
- до 1000 / 2000 кВА
- Напруга СН / НН
- до 24 кВ / 0,4 кВ
- Струм РП СН / НН
- до 630 А / 1600–3200 А
- Струм термічної стійкості СН / НН
- до 25 кА (3 с) / 35–85 кА (1 с)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

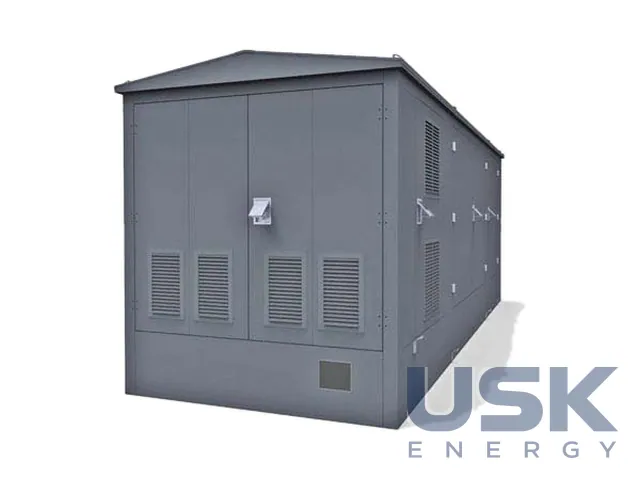

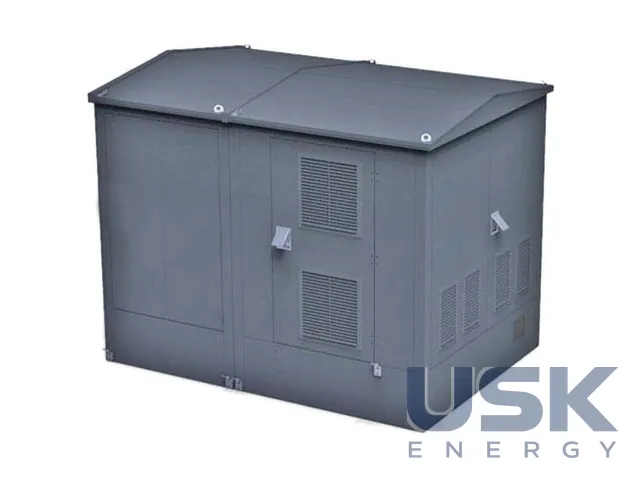

Сімейство MRw об'єднує трансформаторні підстанції ZPUE в металевому корпусі. Корпус побудовано на легкій самонесучій сталевій конструкції, тому підстанцію ставлять просто на ґрунт або на заздалегідь підготовлену основу без окремого фундаменту. Порівняно з цегляною підстанцією це скорочує і терміни, і вартість монтажу. До сімейства входять модульні MRw-k, підстанції на салазках для аварійного живлення та виконання для кар'єрів MRw «Pontoon» і MRw 20/630-4 «P», які переставляють слідом за фронтом гірничих робіт.

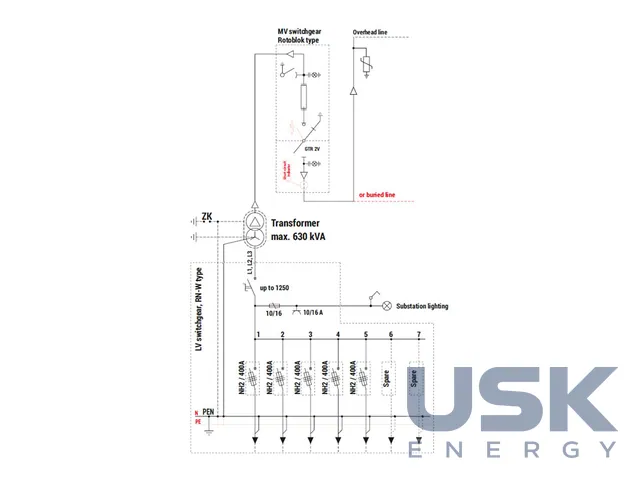

Модульний принцип MRw-k дає змогу зі стандартних блоків зібрати багато різних конфігурацій. Усередині розміщують розподільчі пристрої СН з повітряною або газовою ізоляцією та щити НН власного виробництва ZPUE. На стороні СН це газоізольовані моноблоки TPM, Rotoblok SF з вакуумними вимикачами VCB GIS або повітряні комірки RXD. Відсік повітряного РП СН розрахований на чотири або два поля, окремо передбачено відсік автоматики Smart Grid і вимірювальних кіл. Найпростіший варіант, кінцева підстанція MRw (2,35x1,6) 20/160, обходиться без розподільчого пристрою СН.
Виконання поділяються на дві групи, до 1000 кВА і до 2000 кВА. Напруга СН до 24 кВ, НН 0,4 кВ. Струм РП СН до 630 А, струм РП НН зростає разом із трансформатором, це 250 А для 160 кВА, 400 А для 250 кВА, 1600 А для 1000 кВА, 2500 А для 1600 кВА і до 3200 А для 2000 кВА. До 1600 кВА застосовують щит НН RN-W, для 2000 кВА щит ZRW. Струм термічної стійкості на стороні СН до 25 кА (3 с) з ударним струмом до 63 кА. На стороні НН він становить 35 кА (1 с) і 77 кА у молодшої групи та 85 кА (1 с) і 187 кА у старшої. Стійкість до внутрішньої дуги до AB-20 кА-1 с.

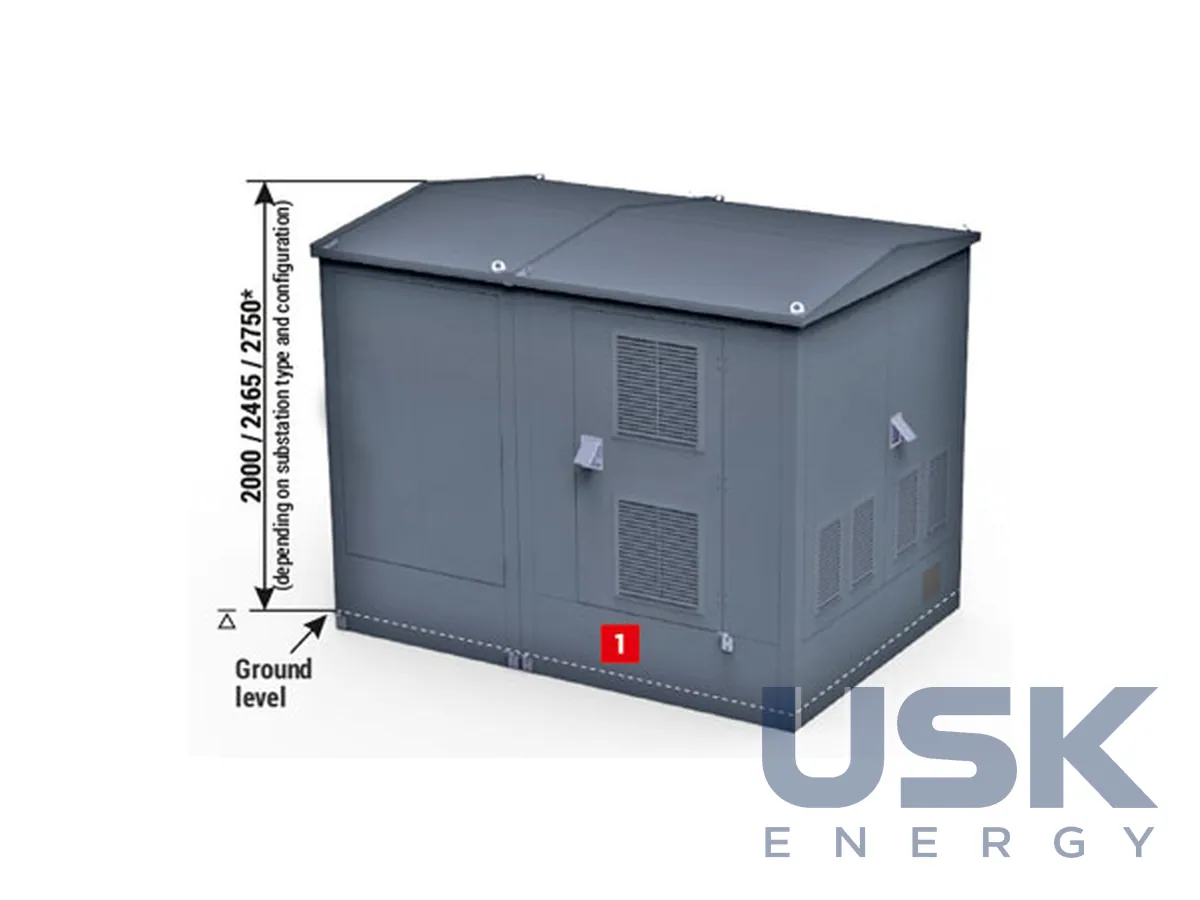

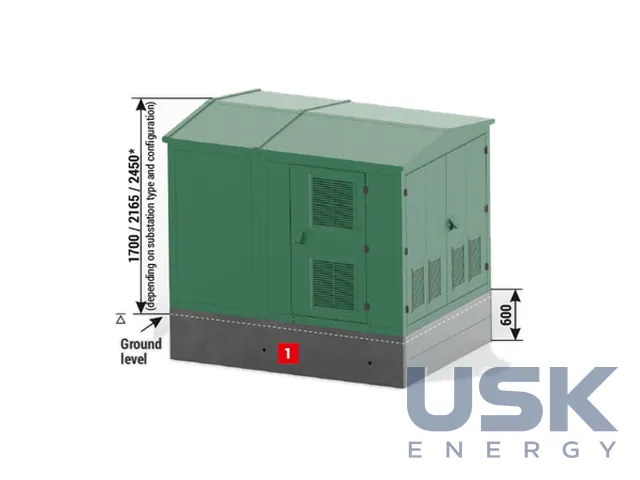

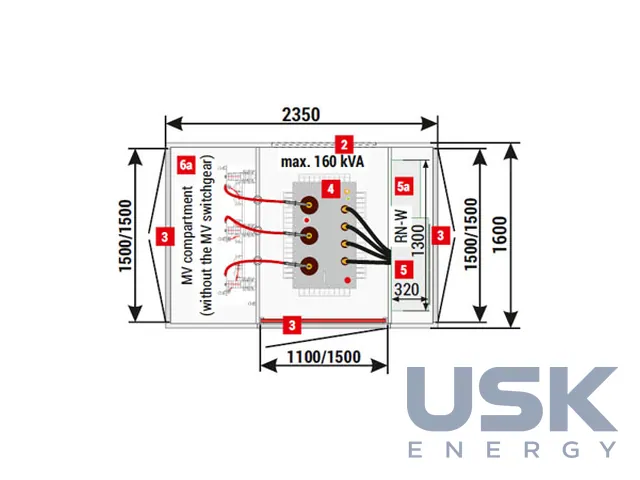

Габарити підбирають під потужність. Підстанції MRw 20/250 мають розміри 2,7 x 1,8 або 2,9 x 2,6 м у плані, MRw 20/1000 від 2,8 x 2,2 до 3,1 x 2,6 м, MRw 20/1600 3,4 x 2,6 або 3,7 x 2,6 м, MRw 20/2000 3,7 x 2,2 або 4,0 x 2,6 м. Висота залежно від варіанта 2,16, 2,46, 2,45 або 2,75 м. Підстанцію ставлять на бетонний або металевий фундамент, є версії з вбудованою металевою основою за розміром корпусу. Двері бувають суцільними або з вентиляційними жалюзі, ступінь захисту IP 23D у стандарті, на замовлення IP 43 або IP 55.
Відсутність фундаменту прискорює монтаж і спрощує перестановку підстанції на нове місце, що важливо на кар'єрах, будмайданчиках і тимчасових об'єктах. Металевий корпус до того ж легший за бетонний, тому підстанцію простіше підняти краном і перевезти звичайним транспортом. Каталог показує приклади конфігурацій, опційне обладнання на схемах позначено червоним, а підсумковий склад визначається технічною пропозицією під конкретне замовлення.
Технічні характеристики
| Потужність трансформатора | до 1000 / 2000 кВА |
|---|---|
| Напруга СН / НН | до 24 кВ / 0,4 кВ |
| Струм РП СН / НН | до 630 А / 1600–3200 А |
| Струм термічної стійкості СН / НН | до 25 кА (3 с) / 35–85 кА (1 с) |
| Стійкість до внутрішньої дуги | до AB-20 кА-1 с |
| Ступінь захисту | IP 23D або IP 43 |
