ZPUE MRw-bS / MRw-bSP — багатосекційна та багатоповерхова бетонна підстанція до 4×1250 / 2×2500 кВА
ZPUE MRw-bS збирається з типових бетонних контейнерів, що з'єднуються між собою, для складних підстанцій із кількома трансформаторами, генераторами та РП СН первинного розподілу, зокрема для ГПП. Багатоповерхове виконання MRw-bSP дає змогу розмістити велику потужність на малій площі.
- Конфігурації
- MRw-bS 20/2×630, 20/2×1250, 20/4×1250; MRw-bSP 20/2×2500
- Потужність трансформаторів
- до 4000 кВА
- Генератори
- до 2000 кВА (за проєктом)
- Стіни
- 120 мм, вогнестійкість REI 120
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Звичайна контейнерна підстанція обмежена розмірами одного бетонного блока. Навіть найбільший корпус ZPUE має габарити 8160 × 3060 мм, і складні об'єкти з великою кількістю комірок СН і НН, кількома трансформаторами та генераторами в нього просто не вміщуються. Для таких випадків ZPUE пропонує систему MRw-bS, у якій типові бетонні контейнери стикують між собою й отримують одну будівлю підстанції потрібної довжини та конфігурації. Це рідкісна на ринку пропозиція, і кожен об'єкт адаптують під вимоги конкретного замовника.

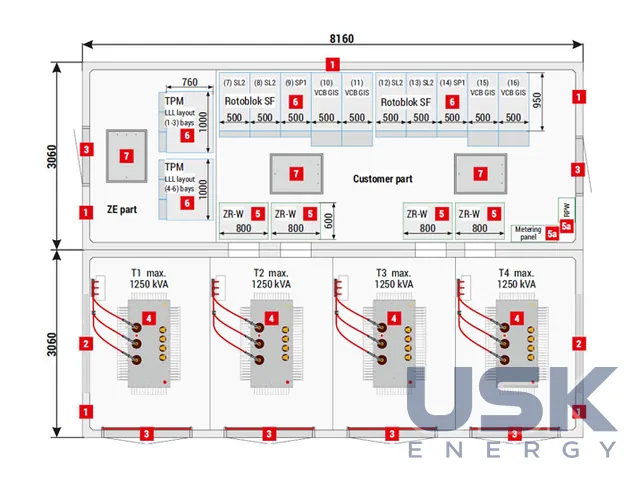

За багатосекційною схемою будують підстанції з РП СН первинного розподілу, зокрема головні знижувальні підстанції підприємств, об'єкти з кількома трансформаторами та підстанції з резервними генераторами. У каталозі показано типові конфігурації MRw-bS 20/2×630, 20/2×1250 і 20/4×1250. За індивідуальним проєктом ZPUE збирає підстанції з кількома трансформаторами потужністю до 4000 кВА кожен або з генераторними установками до 2000 кВА. Модулі стандартні, тому проєкт складається з уже відпрацьованих блоків, а не проєктується з нуля.

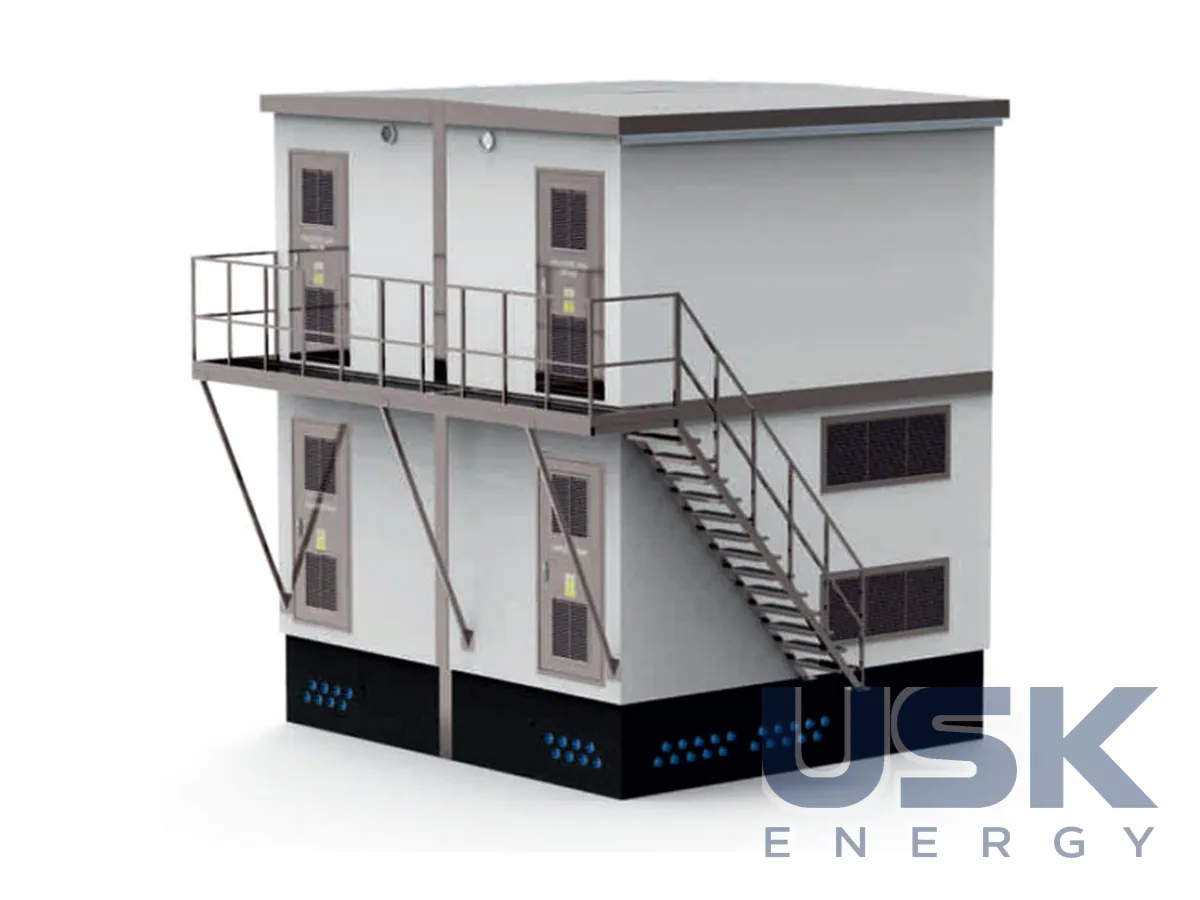

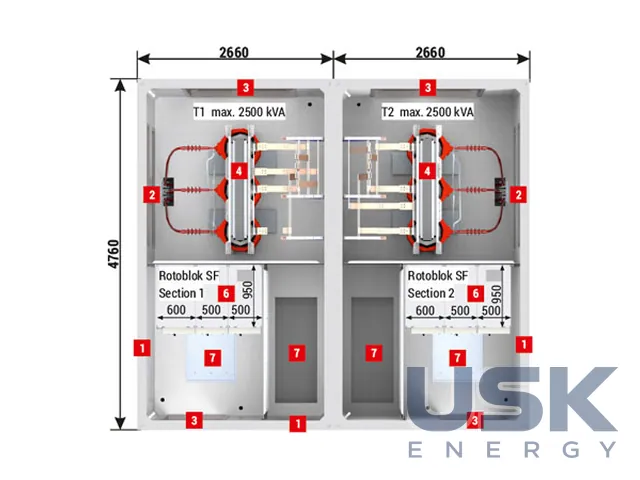

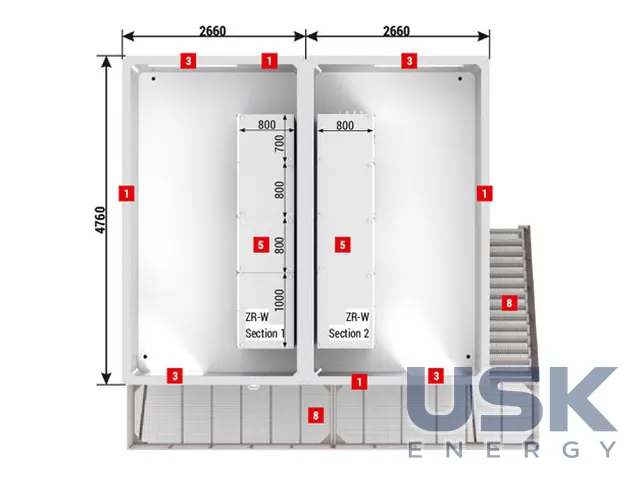

Коли на об'єкті потрібна велика трансформаторна потужність, а ділянка під забудову мала, застосовують багатоповерхове виконання MRw-bSP. Контейнери ставлять один на одного, і на тій самій плямі розміщується помітно більше обладнання. Такий підхід знижує витрати на землю та підготовку майданчика. Приклад з каталогу MRw-bSP 20/2×2500 несе два трансформатори по 2500 кВА. Відсік РП НН розташований на першому поверсі над трансформаторними камерами, туди ведуть окремі сходи.

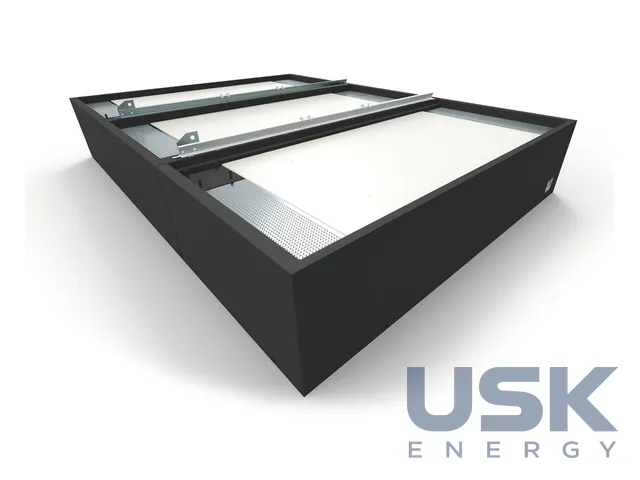

Конструкція корпусів така сама, як в інших бетонних підстанцій ZPUE. Стіни стандартно роблять завтовшки 120 мм, на замовлення 90 мм. Глухі стіни мають клас вогнестійкості REI 120, тому трансформаторні камери, генераторні приміщення й відсіки РП відділені одне від одного протипожежними перешкодами. Вентиляційні ґрати й двері в стандарті виконано зі ступенем захисту IP 23D, на замовлення IP 43. У жалюзі на вогнестійких стінах ставлять протипожежні клапани, наприклад EI 60 або EIS 120, двері теж бувають вогнестійкими, EI 60 або EI 120. У підстанції розміщують шафу AMI, Smart Grid, телеметрії та власних потреб, кабельні канали закриті люками й кришками.

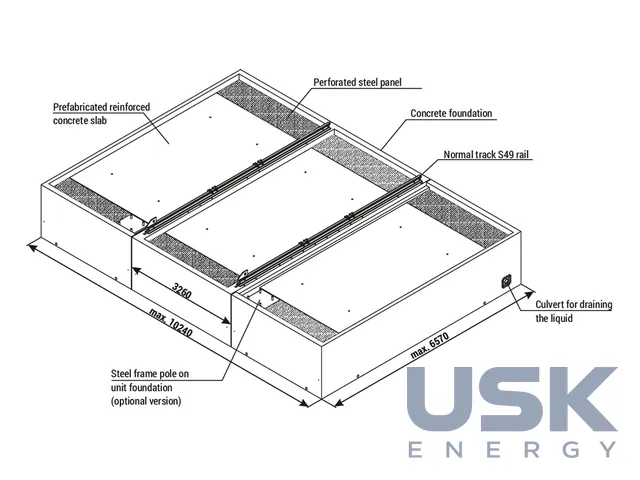

Каталог ZPUE показує лише приклади вже виготовлених підстанцій. На практиці набір модулів, кількість поверхів і розташування обладнання визначаються схемою електропостачання об'єкта, і під час проєктування замовник разом із заводом вибирає, де розмістити трансформатори, генератори, комірки СН і щити НН. Усі блоки виготовляють і оснащують на заводі, після чого їх доставляють на майданчик, стикують і з'єднують кабелями між секціями. Монтаж на місці зводиться до встановлення блоків краном на підготовлений фундамент, герметизації стиків і підключення зовнішніх кабелів, тому терміни будівництва виходять коротшими, ніж у цегляної чи монолітної будівлі підстанції.
Технічні характеристики
| Конфігурації | MRw-bS 20/2×630, 20/2×1250, 20/4×1250; MRw-bSP 20/2×2500 |
|---|---|
| Потужність трансформаторів | до 4000 кВА |
| Генератори | до 2000 кВА (за проєктом) |
| Стіни | 120 мм, вогнестійкість REI 120 |
| Ступінь захисту | IP 23D (опція IP 43) |
Запит ціни та строку поставки
ZPUE MRw-bS / MRw-bSP — багатосекційна та багатоповерхова бетонна підстанція до 4×1250 / 2×2500 кВА, ZPUE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) 8537 20 99 00 (понад 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) 8537 20 99 (понад 72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які конфігурації підстанції MRw-bS випускаються?
MRw-bS 20/2×630, 20/2×1250 і 20/4×1250, багатоповерхова MRw-bSP 20/2×2500.
Чи можна розмістити в підстанції генератори?
Так, генератори потужністю до 2000 кВА встановлюються за проєктом.
Яка вогнестійкість і ступінь захисту корпусу?
Стіни товщиною 120 мм з вогнестійкістю REI 120, ступінь захисту IP 23D або IP 43 на замовлення.
