ZPUE MRw-m — мобільна КТП на причепі до 400 кВА
Мобільна КТП ZPUE MRw-m у металевому корпусі на причепі розрахована на трансформатор до 400 кВА, напругу СН до 25 кВ і НН до 0,69 кВ. Використовується для тимчасового електропостачання під час аварій і ремонтів мережі.
- Потужність трансформатора
- до 400 кВА
- Напруга СН / НН
- до 25 кВ / до 0,69 кВ
- Струм РП СН / НН
- 630 А / до 630 А
- Шасі
- причіп повною масою 3,5 т
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

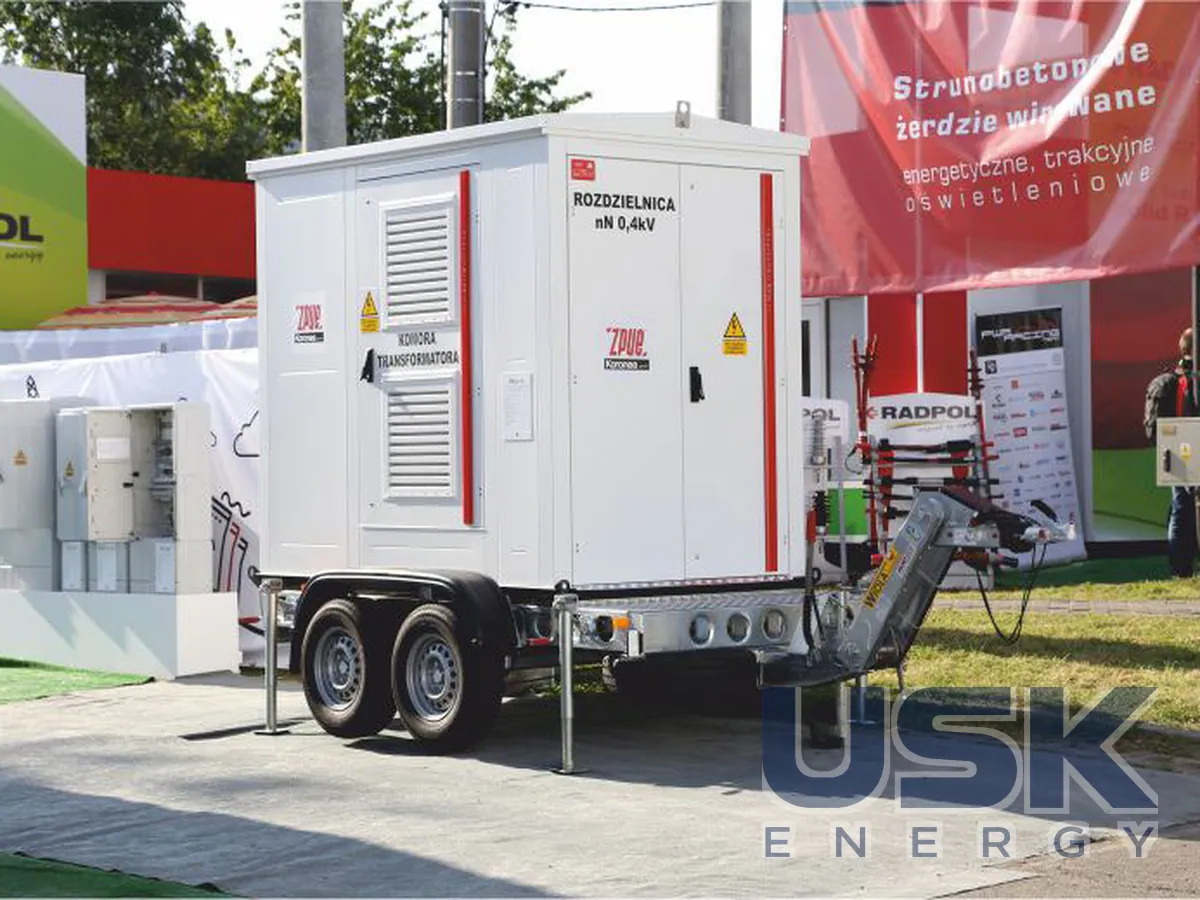

MRw-m від ZPUE є легкою трансформаторною підстанцією на причепі. Її завдання полягає в тому, щоб швидко дати живлення туди, де штатна схема тимчасово не працює. Типові випадки пов'язані з аварією або ремонтом лінії чи трансформаторної підстанції, тимчасовим живленням споживачів на час реконструкції, а також із ситуацією, коли до мережі СН підключитися неможливо й енергію доводиться брати від пересувного генератора. Підстанцію привозять, ставлять поруч з об'єктом, підключають кабелі та вмикають, не чекаючи будівництва фундаменту. Коли штатна підстанція знову в строю, причіп відключають і відвозять на базу або одразу на наступний об'єкт.

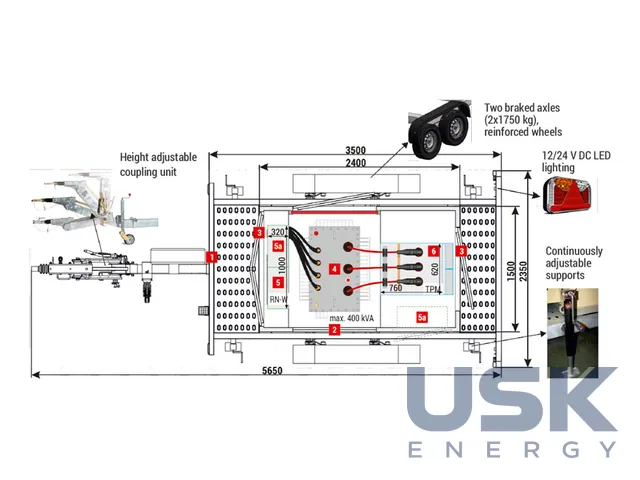

Основою слугує транспортне шасі, причіп із допустимою повною масою 3,5 т, який буксирує, наприклад, вантажний автомобіль. Корпус виконано як легку просторову самонесучу конструкцію з конструкційної сталі, з'єднаної зварюванням і болтами. Уся конструкція захищена від корозії та пофарбована порошковою фарбою. Вентиляційні ґрати й двері в стандарті мають ступінь захисту IP 23D, на замовлення IP 43, двері бувають суцільними або з вентиляційними жалюзі.
У підстанцію ставлять трансформатор потужністю до 400 кВА з природним охолодженням. Його максимальні габарити 850 × 1200 × 1450 мм, а маса обмежена 1300 кг, бо весь комплект має вкластися в допустиму масу причепа. Трансформатор монтують згори, знявши дах, і закріплюють у підстанції постійно, тому під час переїздів його не треба демонтувати. Напруга СН до 25 кВ, НН до 0,69 кВ, короткочасний струм на обох сторонах до 20 кА (1 с), ударний до 50 кА.

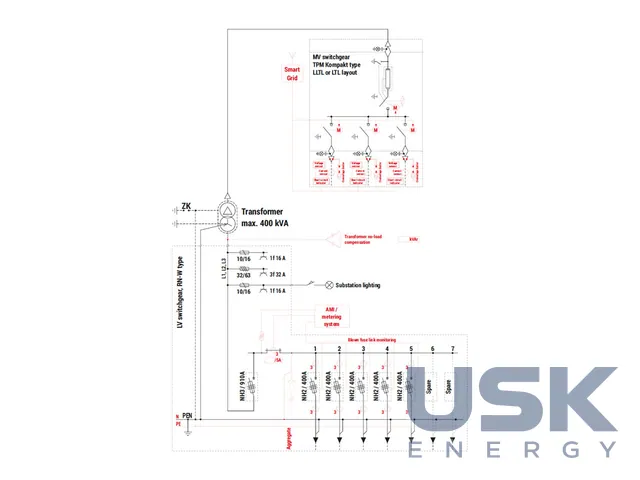

На стороні СН стоїть газоізольований моноблок TPM Kompakt за схемою LLTL з чотирма полями або LTL, струм РП СН 630 А. На стороні НН встановлено щит RN-W зі струмом до 630 А, до якого можна підключити генераторну установку. Такі розподільчі пристрої широко застосовують у розподільних мережах енергокомпаній для живлення та захисту трансформаторів. Обслуговування ведеться ззовні, після відкриття дверей потрібного відсіку. Опційно додають компенсацію холостого ходу трансформатора, контроль перегорання плавких вставок і шафу AMI, Smart Grid, телемеханіки та власних потреб.
Показаний у каталозі варіант ZPUE вважає орієнтовним. Компанія має великий набір підстанцій і розподільчих пристроїв СН і НН, на яких можна реалізувати складні функції захисту й керування, аж до логічної автоматики, що відновлює або перебудовує схему живлення без перерви. Такі варіанти підбирають індивідуально під завдання мережевої компанії. Металеві підстанції MRw ZPUE випускає понад 30 років, і мобільне виконання на причепі входить до цієї лінійки поряд зі стаціонарними підстанціями, підстанціями на салазках для аварійного живлення та понтонними підстанціями для кар'єрів.
Технічні характеристики
| Потужність трансформатора | до 400 кВА |
|---|---|
| Напруга СН / НН | до 25 кВ / до 0,69 кВ |
| Струм РП СН / НН | 630 А / до 630 А |
| Шасі | причіп повною масою 3,5 т |
| Маса трансформатора | до 1300 кг |
Запит ціни та строку поставки
ZPUE MRw-m — мобільна КТП на причепі до 400 кВА, ZPUE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який трансформатор встановлюється в мобільну КТП MRw-m?
Потужністю до 400 кВА і масою до 1300 кг, СН до 25 кВ, НН до 0,69 кВ.
На якому шасі виконана підстанція?
На причепі повною масою 3,5 т.
Чи можна підключити до підстанції генератор?
Так, РП НН RN-W має підключення генераторної установки. РП СН виконаний на базі TPM з елегазовою ізоляцією.
