ZPUE MRw-b(pp) — КТП у бетонному корпусі з внутрішнім коридором обслуговування 20/0,4 кВ до 2×630 / 1000 кВА
Контейнерна КТП ZPUE MRw-b(pp) у бетонному корпусі обслуговується з внутрішнього коридору та розрахована на трансформатор до 630 або 1000 кВА чи на 2×630 кВА. Напруга СН до 25 кВ, НН до 0,69–0,8 кВ. У спецверсіях потужність трансформатора сягає 4000 кВА.
- Потужність трансформатора
- до 630 кВА, 1000 кВА, 2×630 кВА (у спецверсіях до 4000 кВА)
- Напруга СН
- до 25 кВ
- Напруга НН
- до 0,69–0,8 кВ
- Номінальний струм РП СН / НН
- 630 А / до 1600 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
MRw-b(pp) входить до сімейства контейнерних трансформаторних підстанцій ZPUE у бетонному корпусі з внутрішнім коридором обслуговування. Персонал заходить усередину й працює з розподільчими пристроями в закритому приміщенні, а не стоїть під дощем чи снігом перед відчиненими дверцятами. Такі підстанції ставлять у кабельних і кабельно-повітряних мережах середньої напруги, у промислових споживачів, у житлових районах і на об'єктах, де важливий захист від сторонніх і від погоди. Випускаються виконання MRw-b1, MRw-b2, MRw-b(pp) -3/-4 та двотрансформаторне 20/2×630, усередині ставлять РП СН і НН власного виробництва ZPUE.

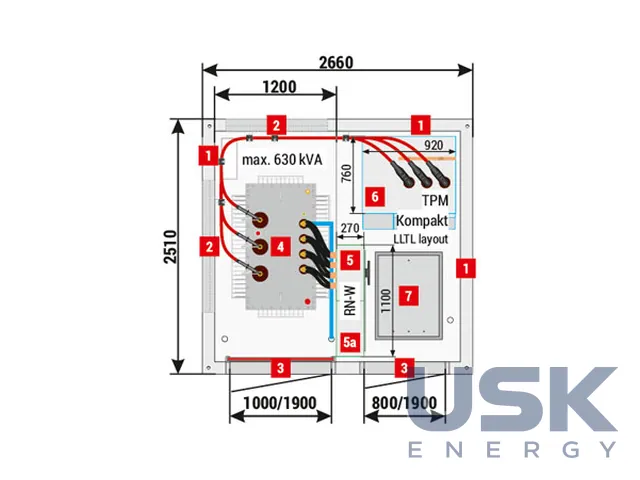

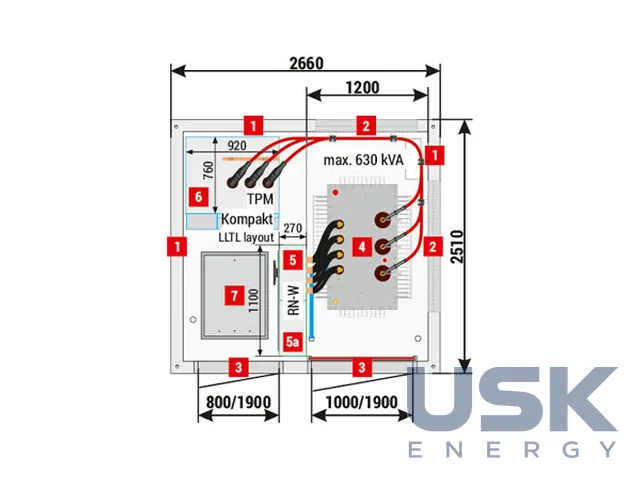

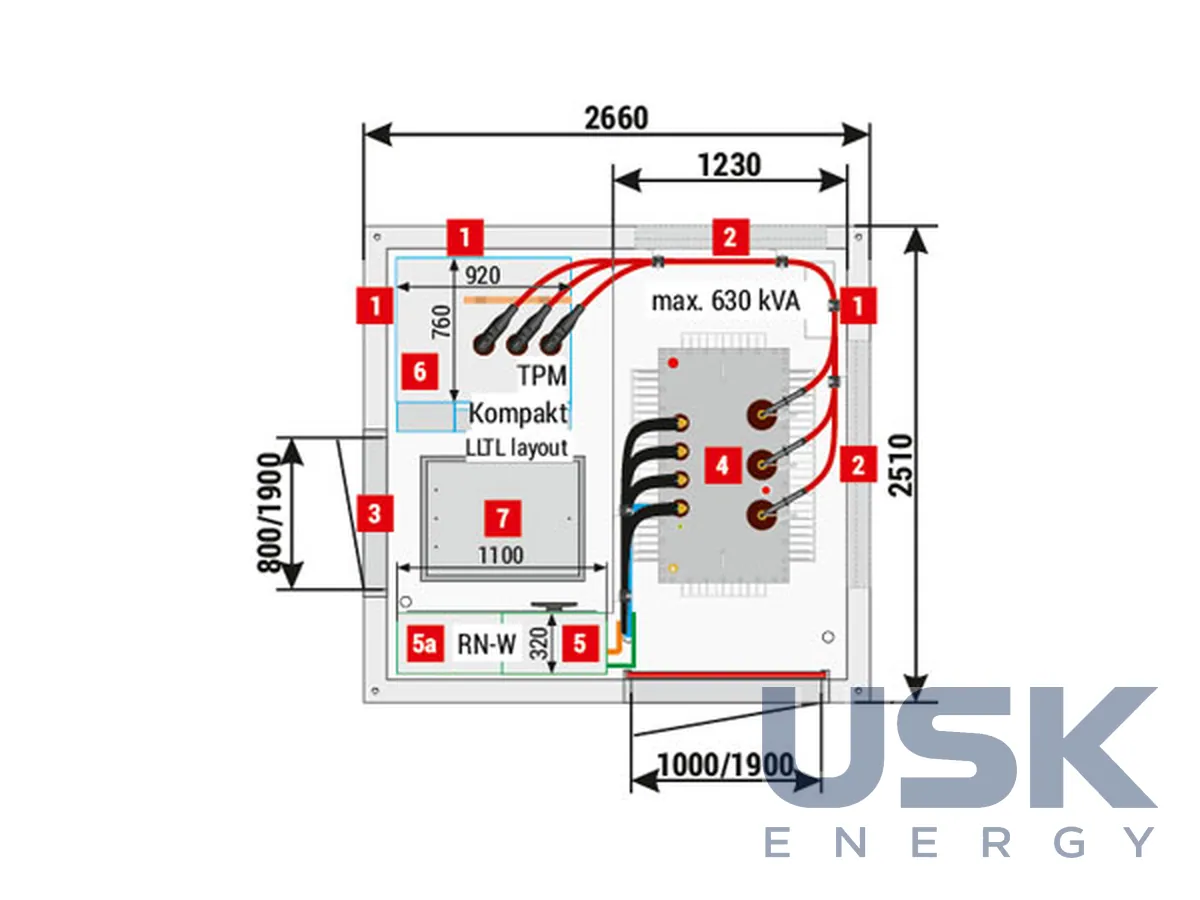

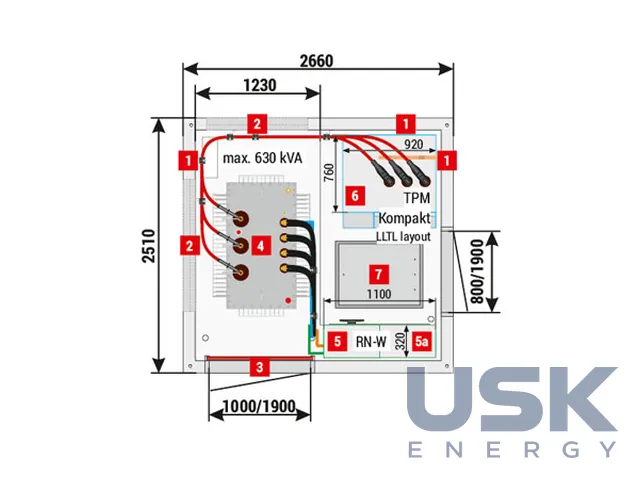

Корпус складають із трьох монолітних елементів збірного залізобетону класу C30/37, це фундамент, основний об'єм і дах. Стіни стандартно мають товщину 120 мм, на замовлення 90 мм. Зовнішня висота основного об'єму 2250 мм, внутрішня 2150 мм. Літери pp у позначенні вказують на протипожежні стіни, які розділяють камери трансформаторів і розподільчих пристроїв. Глухі стіни мають клас вогнестійкості REI 120, тобто 120 хвилин збереження несучої здатності, цілісності й теплоізоляції. Клас підтверджено лабораторією вогневих випробувань Інституту будівельної техніки. У вентиляційних жалюзі на вогнестійких стінах можна встановити протипожежні клапани EI 120, двері бувають суцільними, з жалюзі або вогнестійкими EI 60 чи EI 120.

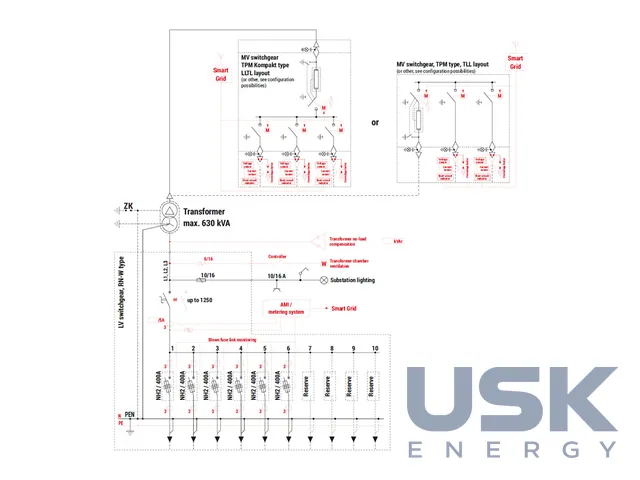

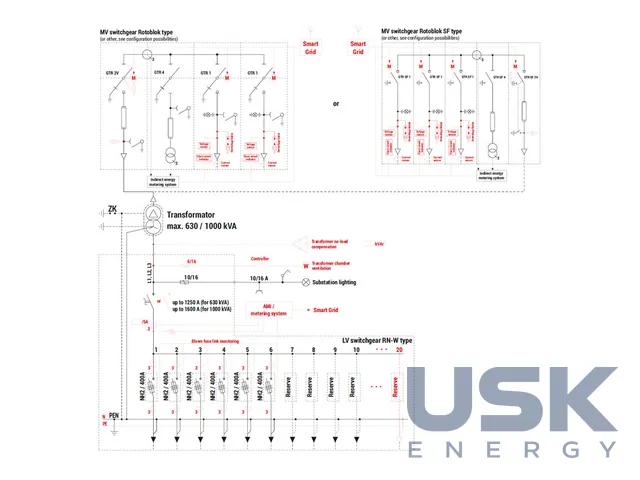

У стандартній конструкції вміщується герметичний масляний трансформатор до 1000 кВА, сухі трансформатори ставлять за погодженням із заводом. У двотрансформаторному варіанті ставлять два апарати по 630 кВА, у спецверсіях потужність сягає 4000 кВА. Сторона СН працює в мережах до 25 кВ, сторона НН на 0,69–0,8 кВ. Розподільчий пристрій СН розрахований на 630 А, НН до 1600 А. Також у підстанції можна розмістити шафу AMI, Smart Grid і телемеханіки з власними потребами, конденсаторну батарею для компенсації холостого ходу трансформатора та контроль перегорання плавких вставок. Запобіжники підбирають за таблицею ZPUE для трансформаторів 40÷4000 кВА, вставки застосовують за IEC 282-1 і DIN 43625 з тепловим захистом.
Стійкість до внутрішньої дуги IAC-AB-16 кА-1 с. Жалюзі дають ступінь захисту IP 23D, на замовлення IP 43, в останньому випадку всередині є сітка від комах. Під трансформатором у фундаменті виконано олієприймач, поруч кабельний відсік із закладеними на заводі проходами для кабелів СН і НН перерізом 25–300 мм2. Під них ставлять ущільнювальні вставки, наприклад системи KOS/H3 діаметром 100, 150 і 200 мм, які тримають воду й газ і не пропускають вогонь.
Підстанція відповідає PN-EN 62271-202, де описано збірні підстанції змінного струму понад 1 кВ до 52 кВ включно. У складі лінійки є й інші варіанти MRw-b, багатосекційні S, двоповерхові P і SP, виконання G для перевезення гусеничним транспортом, а також O1 і O2 з трансформатором ззовні в сітчастому огородженні.
Технічні характеристики
| Потужність трансформатора | до 630 кВА, 1000 кВА, 2×630 кВА (у спецверсіях до 4000 кВА) |
|---|---|
| Напруга СН | до 25 кВ |
| Напруга НН | до 0,69–0,8 кВ |
| Номінальний струм РП СН / НН | 630 А / до 1600 А |
| Стійкість до внутрішньої дуги | IAC-AB-16 кА-1 с |
| Ступінь захисту | IP 23D (опція IP 43) |
| Корпус | збірний залізобетон C30/37, три монолітні елементи |
| Стандарт | PN-EN 62271-202 |
Запит ціни та строку поставки
ZPUE MRw-b(pp) — КТП у бетонному корпусі з внутрішнім коридором обслуговування 20/0,4 кВ до 2×630 / 1000 кВА, ZPUE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Якої потужності трансформатор можна встановити в MRw-b(pp)?
До 630 кВА, 1000 кВА або 2×630 кВА у двотрансформаторному виконанні. У спецверсіях до 4000 кВА.
На які напруги та струми розраховані РП підстанції?
СН до 25 кВ і 630 А, НН до 0,69–0,8 кВ і до 1600 А.
Яка дугостійкість і ступінь захисту корпусу?
Стійкість до внутрішньої дуги IAC-AB-16 кА-1 с, ступінь захисту IP 23D, на замовлення IP 43.
