ZPUE MRw (3,4×1,6) 20/1000 — низькопрофільна КТП для сонячних електростанцій

Опис

MRw (3,4×1,6) 20/1000 зроблена ZPUE спеціально для великих сонячних електростанцій. На великій СЕС поле розбито на секції, і в кожній секції інвертори збирають енергію на свою трансформаторну підстанцію, яка підвищує напругу до рівня внутрішньої мережі СН. Таку секційну підстанцію найзручніше поставити просто між столами з модулями. Для цього вона має бути низькою, інакше її тінь падатиме на сусідні ряди й знижуватиме вироблення. Заразом короткі кабелі НН від інверторів до підстанції зменшують втрати та витрату міді й алюмінію на всьому полі.

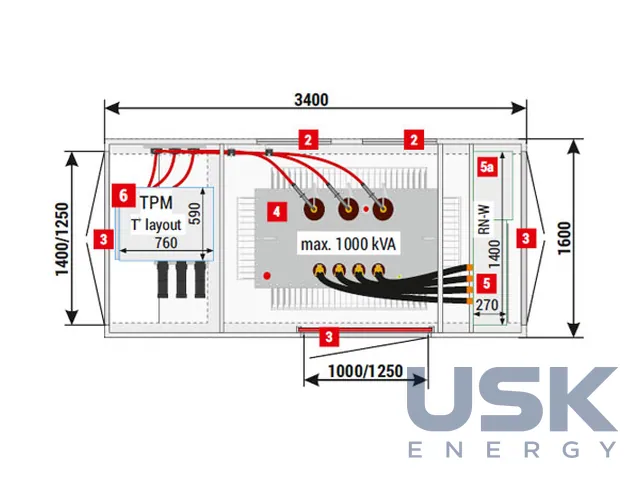

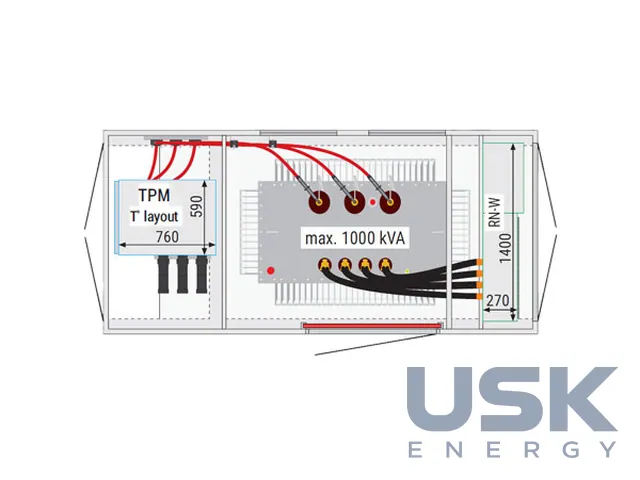

Висота підстанції над рівнем землі лише 1700 мм. Корпус металевий, його змонтовано на бетонному фундаменті, що входить до комплекту постачання. При цьому підстанція легка, маса разом із трансформатором близько 8 т, тому її перевозять цілком із уже встановленим трансформатором і ставлять на місце одним підйомом. На майданчику лишається вирівняти основу й підключити кабелі. Корисна площа всередині 5,44 м². Вентиляційні жалюзі та двері в стандарті мають ступінь захисту IP 23D, на замовлення IP 43, двері бувають суцільними або з жалюзі.

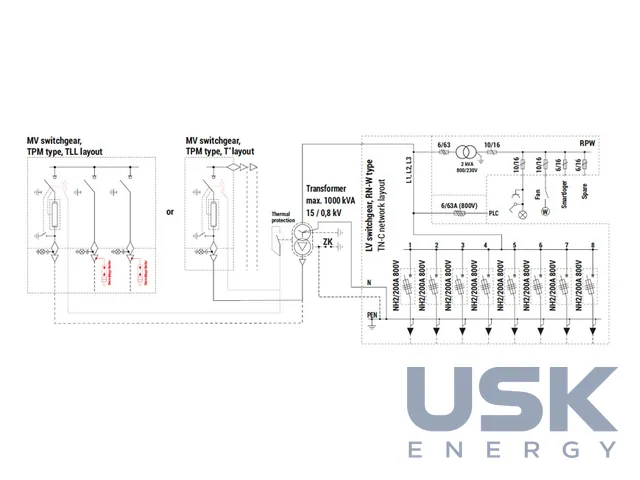

Підстанцію розраховано на трансформатор до 1000 кВА. Сторона СН працює за напруги до 25 кВ, сторона НН до 0,8 кВ, що відповідає вихідній напрузі промислових сонячних інверторів, струм РП НН до 1000 А. Короткочасний струм на стороні СН до 25 кА (1 с) з ударним струмом до 63 кА, на стороні НН до 35 кА (1 с) і 77 кА. Розподільчий пристрій СН будується на моноблоці TPM, наприклад з одним полем T+ або з трьома полями за схемами WLL чи TLL. Триполевий варіант дає змогу пустити кабель СН через кілька підстанцій ланцюжком. Сторона НН може працювати з кабельними мережами типів TN-C та IT. Трансформатор встановлюють згори до монтажу даху.

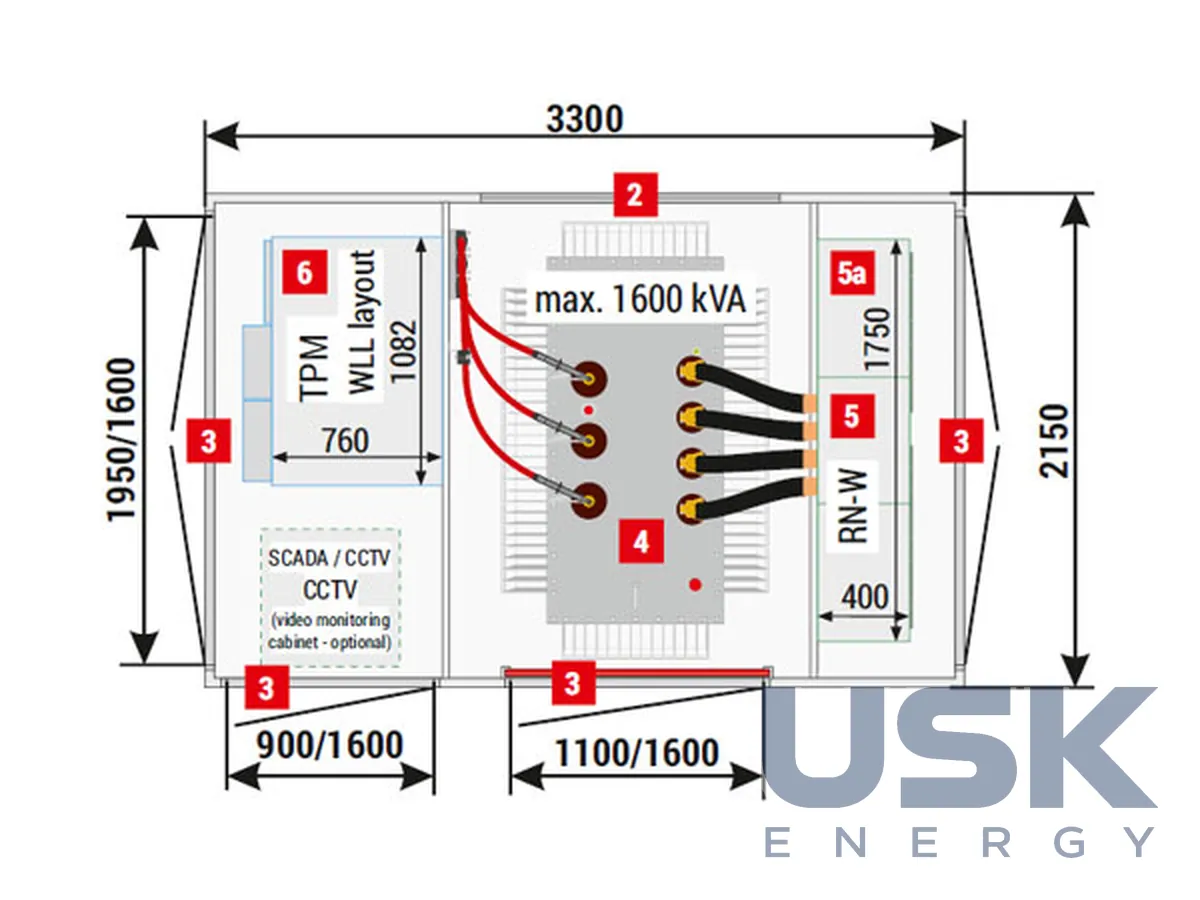

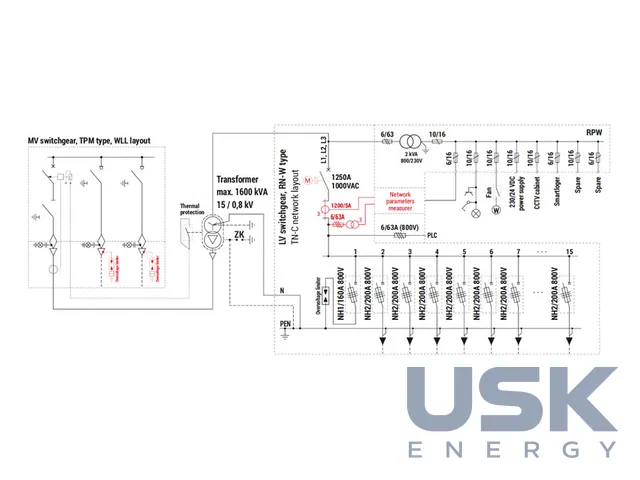

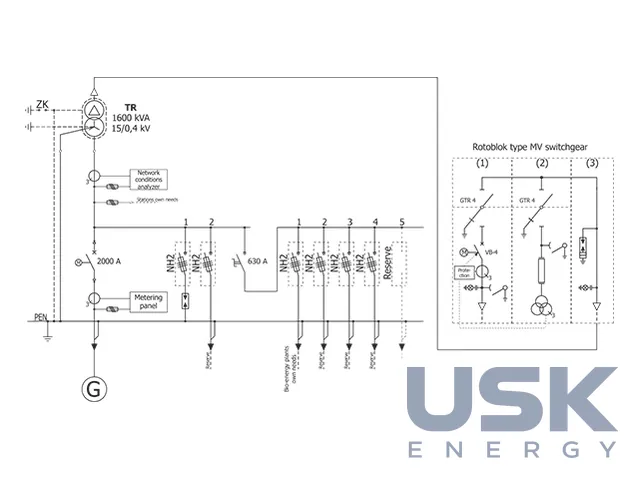

Секційні підстанції об'єднуються в ланцюжки, і гранична потужність одного ланцюжка залежить від напруги внутрішньої мережі. За даними ZPUE це 15 МВт при 15 кВ, 20 МВт при 20 кВ і 30 МВт при 30 кВ. Потужність приєднання до розподільної мережі СН визначається параметрами самої мережі й найчастіше не перевищує 20 МВт. Якщо секції потрібен потужніший трансформатор, є споріднена модель MRw (3,3x2,15) 20/1600-3 на металевому фундаменті для трансформатора до 1600 кВА, маса якої з трансформатором близько 7,5 т.

Поряд із підстанціями для СЕС ZPUE випускає підстанції для вітрових і біогазових електростанцій, станції компенсації реактивної потужності та контейнерні накопичувачі енергії, тож усю електричну частину відновлюваного об'єкта можна зібрати на обладнанні одного виробника.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
