ZPUE MRw-b 20(30) — підстанція компенсації реактивної потужності СН до 5 Мвар
Бетонна контейнерна підстанція ZPUE MRw-b 20(30) містить батарею конденсаторів СН потужністю до 5 Мвар на напругу 20 (30) кВ. Вона компенсує реактивну потужність поблизу місць її генерації.
- Потужність компенсації
- до 5 Мвар
- Напруга
- 20 (30) кВ
- Обладнання
- конденсаторна батарея СН із захисними реакторами, комплект захистів
- Корпус
- бетонний контейнер 7,16×3,06 м
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Передача реактивної потужності мережею погіршує її параметри. Лініями й трансформаторами йде зайвий струм, який не виконує корисної роботи, але спричиняє падіння напруги та втрати активної потужності. Найпряміший спосіб упоратися з цим полягає в тому, щоб компенсувати реактивну потужність поруч із місцем, де вона виникає, і не ганяти її через усю мережу. Для цього ZPUE випускає підстанцію компенсації MRw-b 20(30), зібрану в бетонному контейнері.

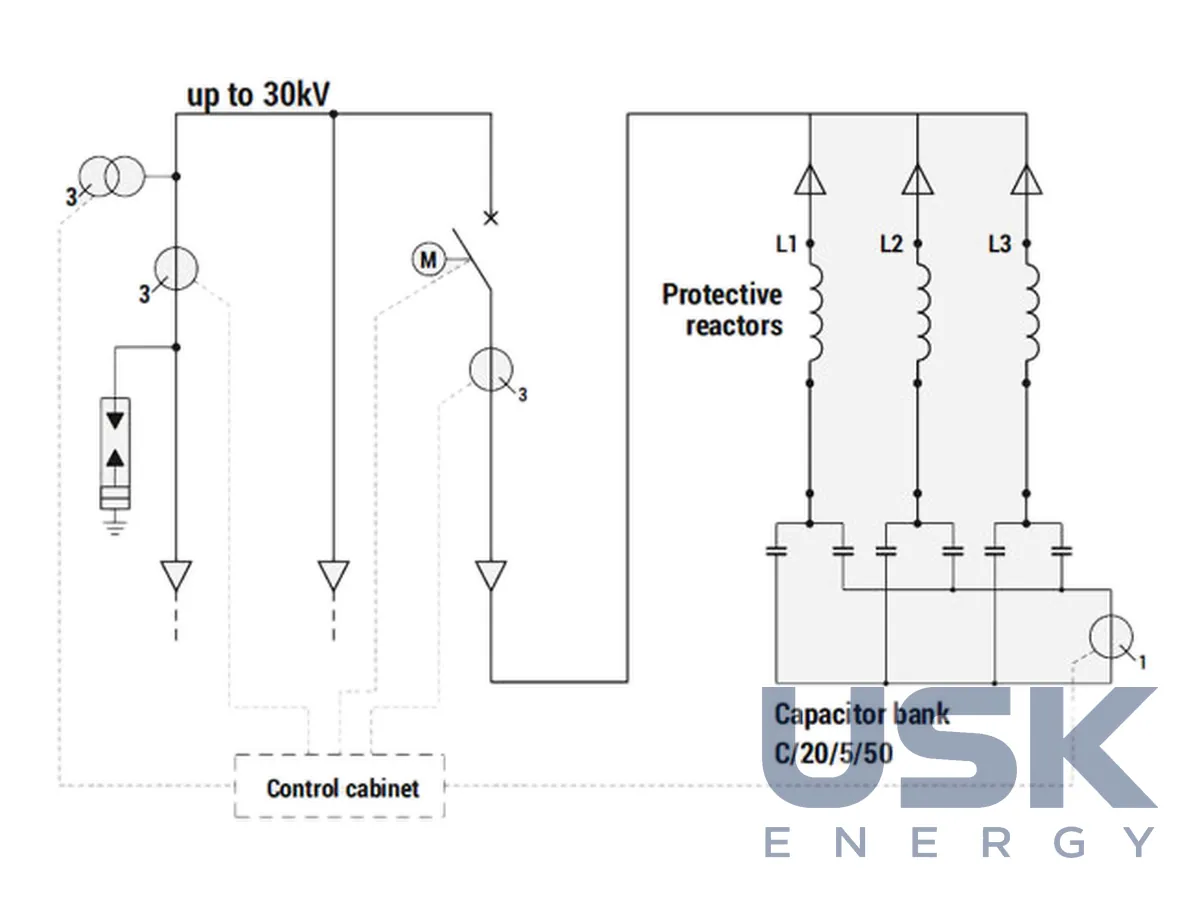

Основу підстанції становить конденсаторна батарея середньої напруги із захисними реакторами та комплект захистів. У каталозі наведено приклад виконання MRw-b (7,16x3,06) 20(30)-1, розрахованого на компенсацію до 5 Мвар. Підстанцію підключають до мереж 20 або 30 кВ. Захисні реактори ввімкнено послідовно з конденсаторами. Вони обмежують кидки струму під час увімкнення батареї та зменшують вплив вищих гармонік, які в мережах з перетворювачами частоти та інверторами здатні перевантажити конденсатори. Комплект захистів вимикає батарею в разі перевантаження, короткого замикання або пошкодження окремих секцій. Потужність батареї та кількість ступенів підбирають за розрахунком реактивного навантаження об'єкта, а за змінного навантаження батарею ділять на секції, які вмикаються в міру зростання споживання.
Типові місця встановлення такої підстанції пов'язані з великими індуктивними навантаженнями або з джерелами, що змінюють баланс реактивної потужності. Це промислові підприємства з великою кількістю асинхронних двигунів, підстанції розподільчих мереж на довгих кабельних лініях, майданчики сонячних і вітрових станцій, де оператор мережі задає вимоги щодо коефіцієнта потужності в точці приєднання. Підстанція поруч із джерелом розвантажує живильні лінії та трансформатори, звільняючи їхню пропускну здатність під активне навантаження.

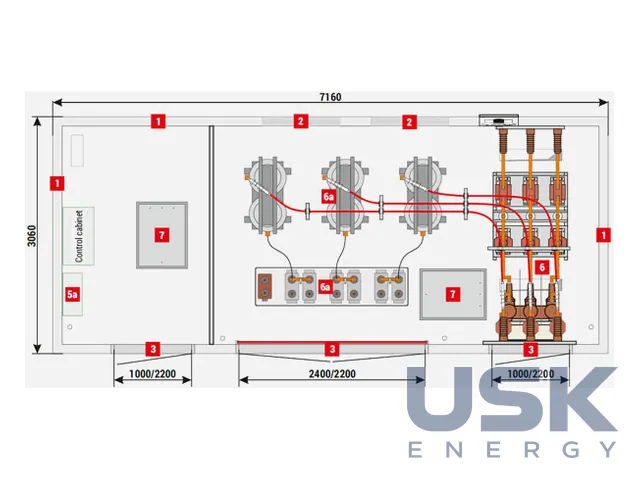

Корпус виконано як бетонний контейнер розміром 7,16×3,06 м, усередині розміщуються комірки РП СН, конденсаторна батарея та реактори. Стіни в стандарті мають товщину 120 мм, на замовлення 90 мм. Вентиляційні ґрати й двері виконуються зі ступенем захисту IP 23D, на замовлення IP 43, двері бувають суцільними або з вентиляційними жалюзі. Конденсатори й реактори виділяють тепло, тому природну вентиляцію через жалюзі розраховують під їхні втрати.
Конфігурації з каталогу ZPUE показують приклад компонування, а склад реального об'єкта визначають за проєктом. Підбір комірок СН та їхнього оснащення описано в розділах каталогу, присвячених окремим розподільчим пристроям. Інші типи й конфігурації РП можна застосувати, але щоразу це погоджують із заводом. Підстанцію виготовляють і випробовують на заводі повністю, на об'єкт її привозять готовою до встановлення на підготовлену основу та підключення кабелів. У лінійці ZPUE вона стоїть поряд із контейнерними підстанціями з внутрішнім коридором, підстанціями із зовнішнім обслуговуванням і кабельними пунктами з газоізольованими комірками.
Технічні характеристики
| Потужність компенсації | до 5 Мвар |
|---|---|
| Напруга | 20 (30) кВ |
| Обладнання | конденсаторна батарея СН із захисними реакторами, комплект захистів |
| Корпус | бетонний контейнер 7,16×3,06 м |
Запит ціни та строку поставки
ZPUE MRw-b 20(30) — підстанція компенсації реактивної потужності СН до 5 Мвар, ZPUE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) 8537 20 99 00 (понад 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) 8537 20 99 (понад 72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність компенсації у підстанції MRw-b 20(30)?
До 5 Мвар при напрузі мережі 20 (30) кВ.
Яке обладнання встановлене в підстанції?
Конденсаторна батарея СН із захисними реакторами та комплект захистів.
Які габарити контейнера?
Бетонний контейнер розміром 7,16×3,06 м.
