ZPUE Mzb1 — компактна КТП у бетонному корпусі із зовнішнім обслуговуванням 160–630 кВА
Малогабаритна однотрансформаторна КТП ZPUE Mzb1 у бетонному корпусі розрахована на трансформатори 160, 250, 400 і 630 кВА. Підстанція обслуговується ззовні через двері відсіків і працює в міських і сільських розподільних мережах 20/0,4 кВ.
- Потужність трансформатора
- 160, 250, 400, 630 кВА
- Напруга СН
- до 25 кВ
- Напруга НН
- до 0,69 кВ
- Струм РП НН
- до 630–1250 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

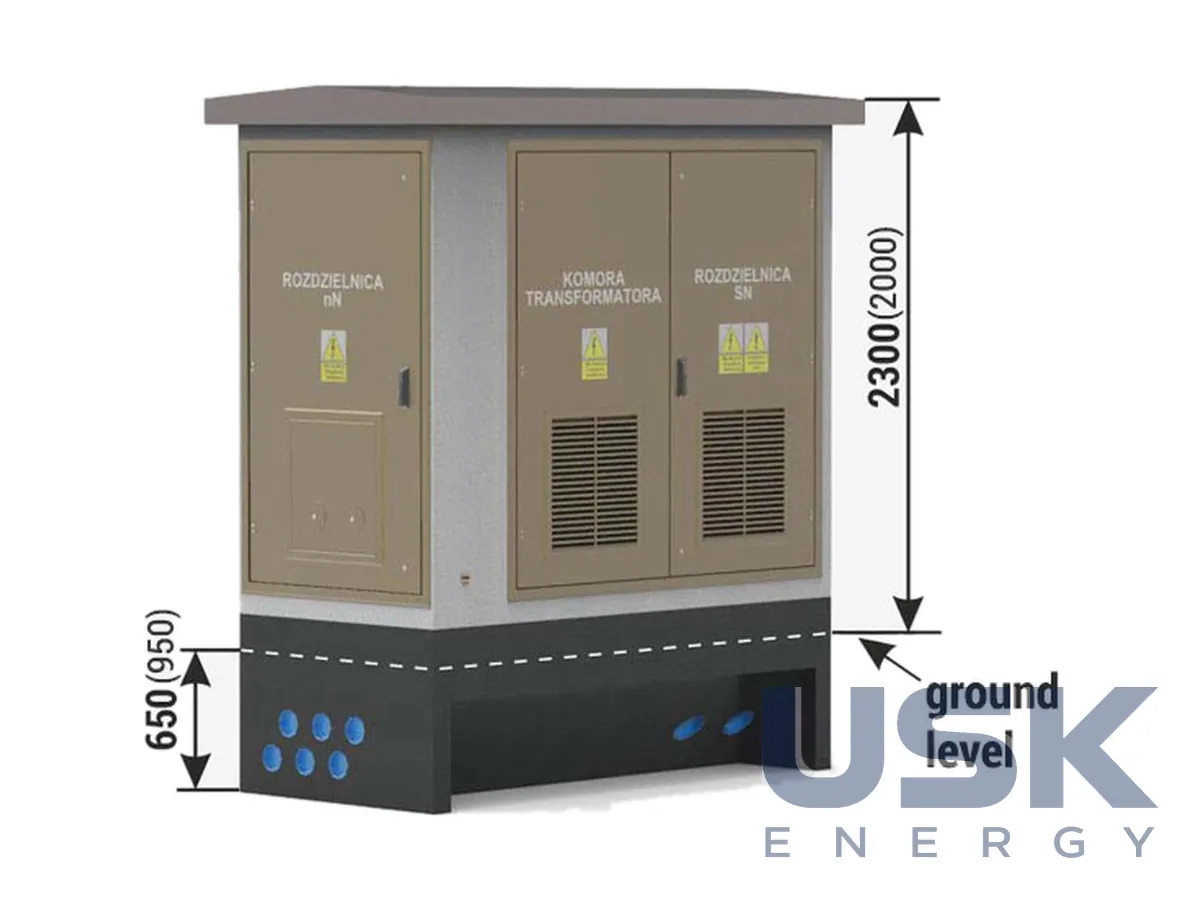

Mzb1 належить до найменших трансформаторних підстанцій ZPUE. Це однотрансформаторна КТП у бетонному корпусі без внутрішнього коридору, усі операції виконуються ззовні через двері відсіків. Її ставлять у міських і сільських розподільних мережах 20/0,4 кВ, коли треба живити житлову вулицю, невелике селище, ферму, станцію зв'язку чи насосну й водночас зайняти мінімум землі. Що менша підстанція, то простіше знайти для неї місце поруч зі споживачем і то коротшими виходять кабелі НН. Відсутність коридору робить корпус нижчим і вужчим, а для сільської мережі це часто важливіше за зручність обслуговування в приміщенні.

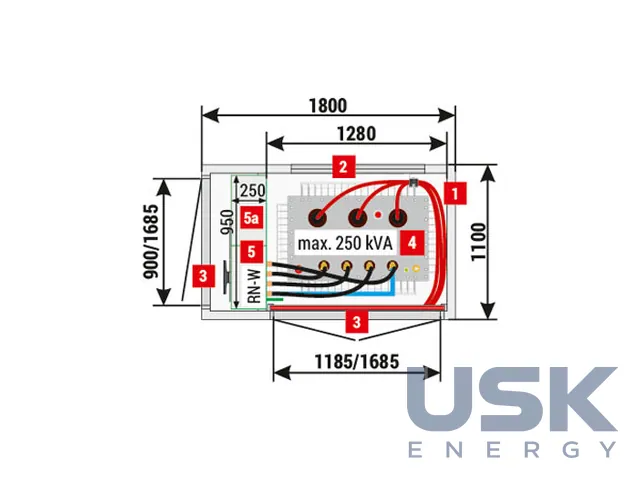

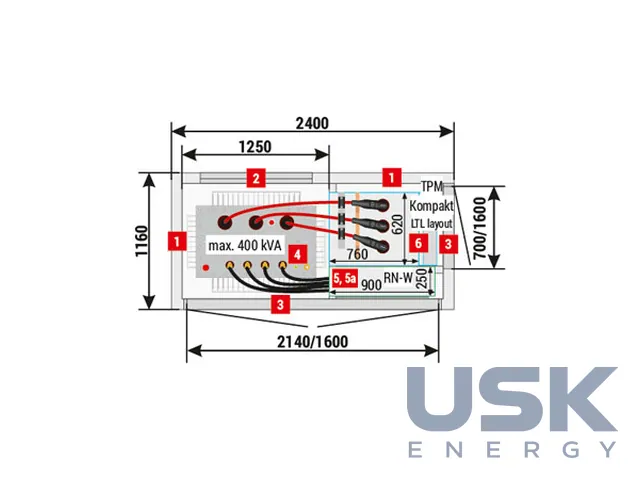

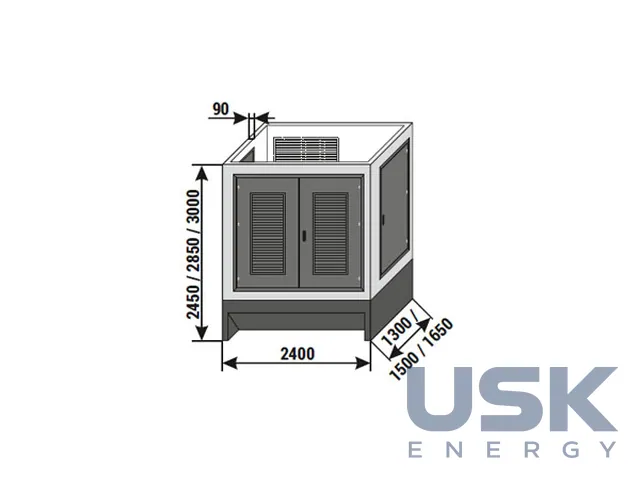

Типові виконання відрізняються розмірами корпусу. Mzb1 (2,4x1,16) 20/160 і Mzb1 (1,8x1,1) 20/250 становлять базову лінійку, поруч у каталозі стоїть Mzb2 (2,4x1,16) 20/400. Стіни корпусу 2,4 м стандартно мають товщину 90 мм, у найкомпактнішого корпусу 1,8x1,1 товщина 60 мм. Висота основного корпусу 2850 мм. Трансформатори ставлять потужністю 160, 250, 400 і 630 кВА. Каталог указує максимальні габарити трансформатора до 160 кВА 800 × 1050 × 1500 мм, до 400 кВА 900 × 1150 × 1600 мм. Трансформатор опускають у камеру згори до встановлення даху.
Сторона СН розрахована на напругу до 25 кВ, сторона НН на напругу до 0,69 кВ. Струм РП НН до 630–1250 А, короткочасний струм на обох сторонах до 20 кА (1 с), ударний струм на стороні СН до 50 кА, на стороні НН до 40 кА. Клас оболонки за нагрівом трансформатора сягає 10 залежно від конфігурації. Виконання Mzb1 20/630 має стійкість до внутрішньої дуги IAC-AB-20 кА-1 с.

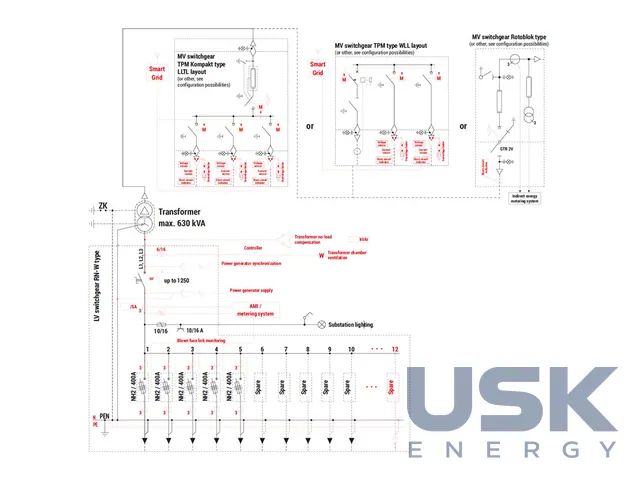

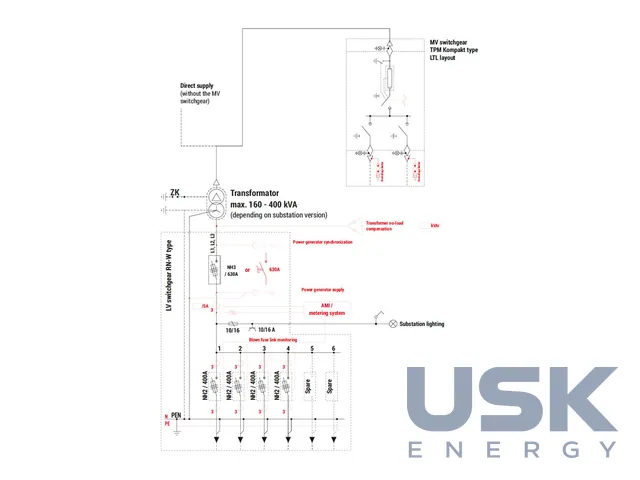

На стороні СН ставлять моноблок TPM Kompakt за схемою LTL з трьома полями. Є й варіант без розподільчого пристрою СН, коли трансформатор живиться безпосередньо ззовні від кабелю чи повітряної лінії, так виходить ще дешевше й компактніше, наприклад у виконанні Mzb1 (1,8x1,1) 20/250. Серед опцій, позначених на схемі червоним, є компенсація холостого ходу трансформатора та контроль перегорання плавких вставок. На замовлення ставлять шафу AMI, Smart Grid, телемеханіки та власних потреб.
Вентиляційні жалюзі та двері в стандарті мають ступінь захисту IP 23D, на замовлення IP 43, двері бувають суцільними або з вентиляційними жалюзі. Підстанцію привозять повністю зібраною, ставлять краном на підготовлену основу й підключають кабелі, тому монтаж на місці займає небагато часу. Каталог показує орієнтовні конфігурації, а підбір комірок і апаратів описано в розділах, присвячених окремим розподільчим пристроям. Якщо потрібна інша схема чи інший тип розподільчого пристрою, це погоджують із заводом.
Технічні характеристики
| Потужність трансформатора | 160, 250, 400, 630 кВА |
|---|---|
| Напруга СН | до 25 кВ |
| Напруга НН | до 0,69 кВ |
| Струм РП НН | до 630–1250 А |
| Стійкість до внутрішньої дуги | IAC-AB-20 кА-1 с (Mzb1 20/630) |
| Ступінь захисту | IP 23D (опція IP 43) |
