ZPUE TPM / TPM Air — моноблочний РП середньої напруги (RMU) до 25 кВ

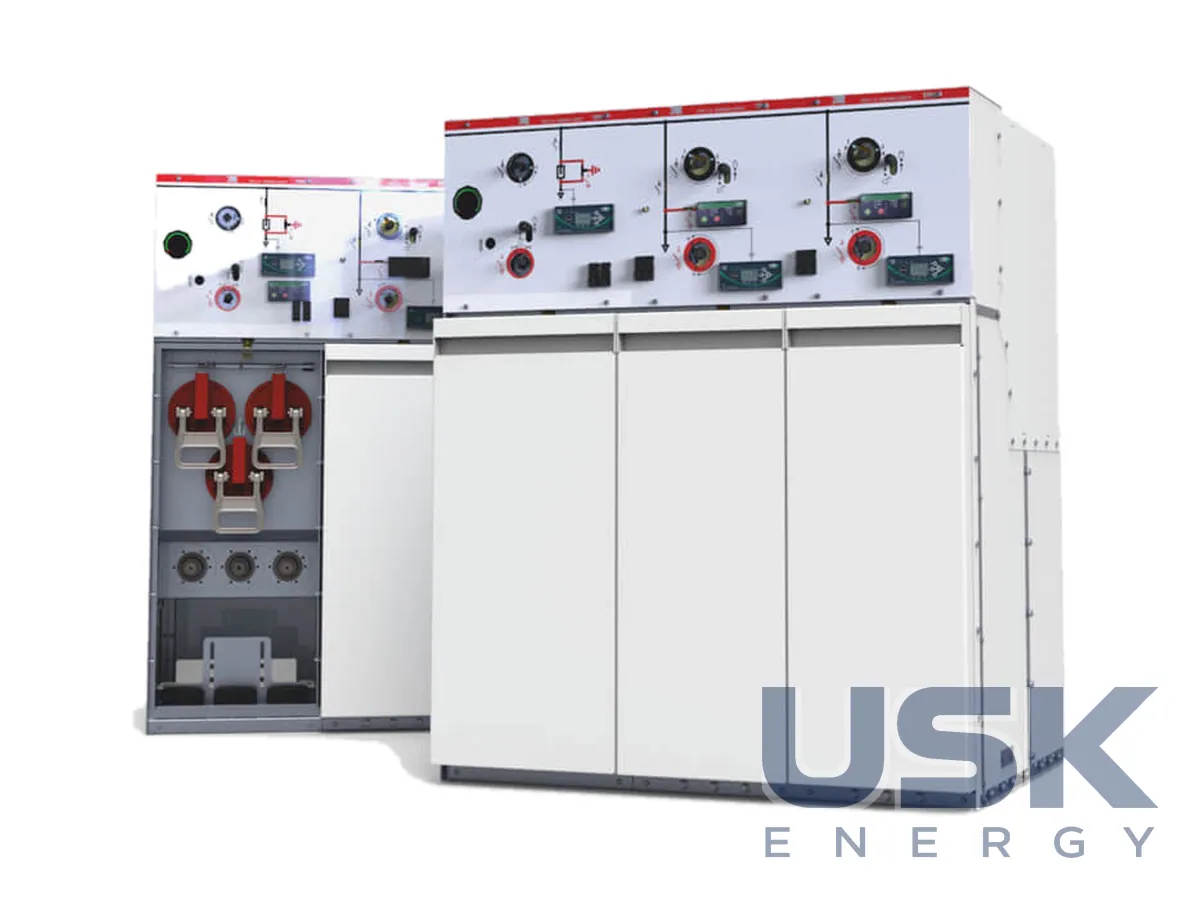

ZPUE TPM і TPM Air належать до компактних кільцевих РП (Ring Main Unit) внутрішнього встановлення на напругу до 25 кВ і номінальний струм 630 А. Їх ставлять для вторинного розподілу в міських і промислових мережах. Конструкція передбачає можливість розширення та телекерування для Smart Grid.
- Номінальна напруга
- до 25 кВ (TPM Air — до 24 кВ)
- Номінальний струм
- 630 А
- Струм термічної стійкості
- 16 кА (3 с) / 20 кА (1 с) / 25 кА (3 с)
- Ізоляція
- TPM — елегаз SF6; TPM Air — сухе повітря та вакуумні камери, без SF6
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TPM належить до моноблочних кільцевих розподільчих пристроїв ZPUE (Ring Main Unit) для внутрішнього встановлення. Їх застосовують для живлення та вторинного розподілу електроенергії в радіальних і кільцевих міських мережах, на промислових підприємствах і всюди, де потрібна компактна комірка СН з високими параметрами. Найчастіше TPM стоїть у трансформаторних підстанціях і кабельних пунктах, зокрема у власних бетонних і металевих КТП ZPUE. Типові випробування проведено незалежними акредитованими органами й підтверджено сертифікатами та протоколами.
Лінійка випускається у двох варіантах ізоляції. Класичний TPM заповнений елегазом SF6 і розрахований на напругу до 25 кВ. Номінальний абсолютний тиск газу 125 кПа (0,125 МПа) при 20 °C, його контролює манометр із двозонною шкалою. TPM Air ізольований сухим повітрям, тобто лише природними компонентами атмосфери, а комутація відбувається у вакуумних камерах. Елегазу в ньому немає зовсім, тому варіант відповідає чинним і майбутнім обмеженням щодо фторовмісних парникових газів, межа за напругою 24 кВ. Номінальний струм 630 А, струм термічної стійкості залежно від виконання 16 кА (3 с), 20 кА (1 с) або 25 кА (3 с).
Набір комірок покриває типові схеми. Лінійна комірка L побудована на вимикачі навантаження з дугогасною системою та суміщеним заземлювачем, у спільному баку можна зібрати до чотирьох комірок практично в будь-якій комбінації. Є трансформаторні комірки із запобіжниками, комірки з вакуумним вимикачем W, секційні комірки та комірки обліку. Запобіжники з тепловим розчіплювачем підбирають за IEC 60282-1 і DIN 43625, через трансформаторну комірку можна живити трансформатор до 800 кВА при 6 кВ, 1000 кВА при 10 кВ, 1600 кВА при 15 кВ і 2000 кВА при 20 кВ. Привод ручний, двопружинний, з миттєвим увімкненням і вимкненням. Прохідні ізолятори типу C з різьбою M16 оснащено ємнісними подільниками для покажчиків напруги LRM. Кабелі перерізом до 240 мм² підключають через екрановані муфти Cellpack, Nexans (Euromold) або TE Connectivity (Raychem).
Бак виготовлено з нержавної кислотостійкої сталі. Стійкість до внутрішньої дуги стандартно 20 кА, у спеціальному виконанні 22 кА. За дуги всередині бака спрацьовує запобіжний клапан у нижній частині, і гази йдуть униз у кабельний канал, а не в бік персоналу. Механічні блокування не дають відкрити кришку кабельного відсіку, доки не ввімкнено заземлювач, і виключають помилкові перемикання. Електромагнітне блокування на замовлення забороняє вмикати заземлювач за напруги на кабелі.
Для Smart Grid комірки дооснащують моторними приводами з обов'язковим контролем тиску, контролером SEM SC 11 з місцевою панеллю та зв'язком дискретними сигналами або Modbus, датчиками напруги, трансформаторами струму чи поясами Роговського, розчіплювачем на 24 В DC або 230 В AC/DC та обігрівом від конденсату. Блоки з індексами (l), (p) і + розширюються ліворуч, праворуч або в обидва боки, якщо це обумовлено під час замовлення. Апарати відповідають PN-EN 62271-1, -100, -102, -103, -105 і -200.
Технічні характеристики
| Номінальна напруга | до 25 кВ (TPM Air — до 24 кВ) |
|---|---|
| Номінальний струм | 630 А |
| Струм термічної стійкості | 16 кА (3 с) / 20 кА (1 с) / 25 кА (3 с) |
| Ізоляція | TPM — елегаз SF6; TPM Air — сухе повітря та вакуумні камери, без SF6 |
| Комірки | лінійні, трансформаторні, з вимикачем, секційні, обліку |
| Стандарти | PN-EN 62271-1, -100, -105, -200 |
Запит ціни та строку поставки
ZPUE TPM / TPM Air — моноблочний РП середньої напруги (RMU) до 25 кВ, ZPUE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняється TPM від TPM Air?
TPM ізольований елегазом SF6 і працює до 25 кВ. TPM Air використовує сухе повітря та вакуумні камери без SF6, напруга до 24 кВ.
Які струми витримує RMU?
Номінальний струм 630 А. Струм термічної стійкості 16 кА (3 с), 20 кА (1 с) або 25 кА (3 с).
Які типи комірок є в серії?
Лінійні, трансформаторні, з вимикачем, секційні та комірки обліку. Серія відповідає PN-EN 62271-1, -100, -105, -200.
