ZPUE Rotoblok / Rotoblok SF / Air / VCB — РП середньої напруги з повітряною ізоляцією до 25 кВ

Опис

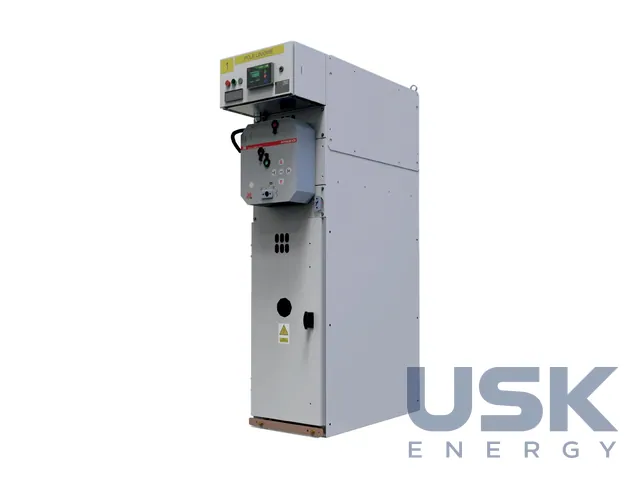

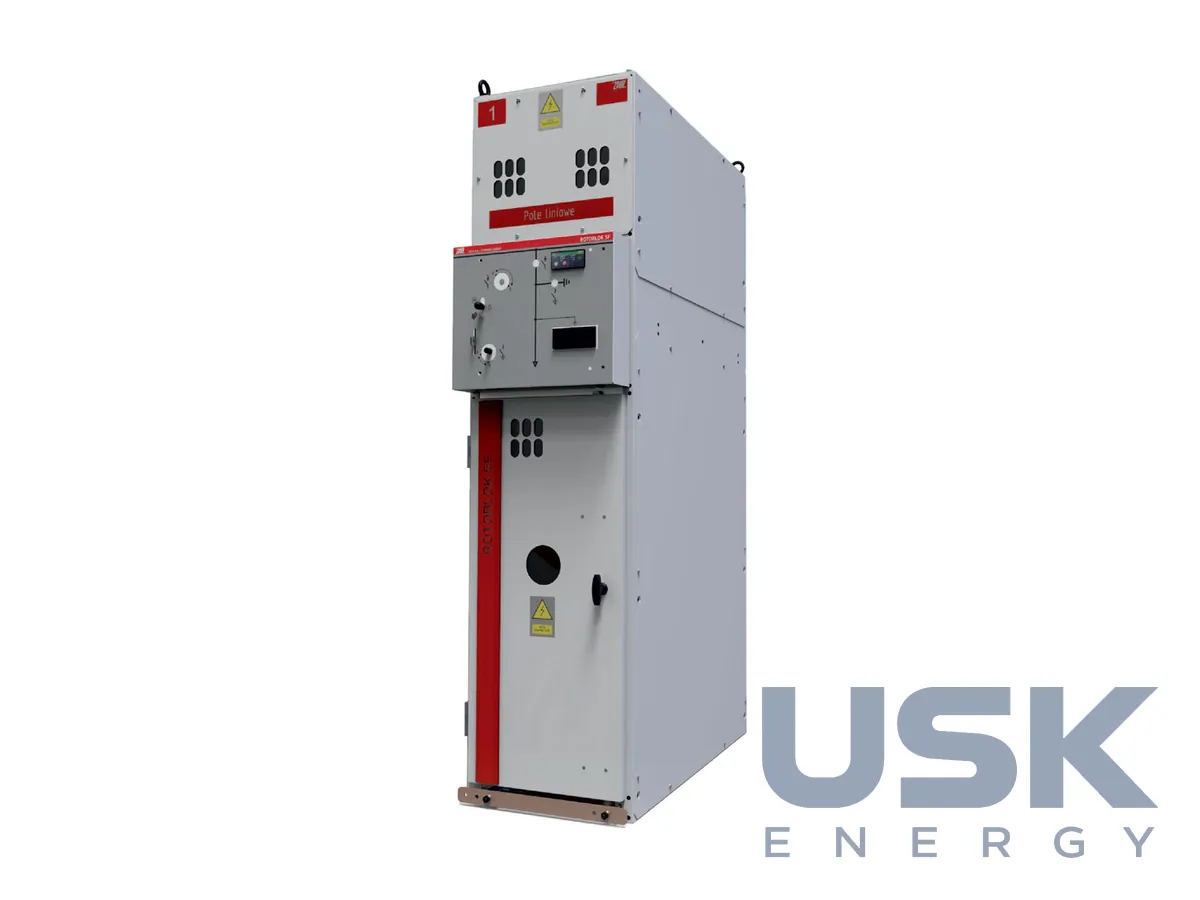

Rotoblok є серією модульних розподільчих пристроїв ZPUE середньої напруги для внутрішнього встановлення. Комірки двовідсічні, у корпусі з оцинкованої сталі, яка водночас вирівнює потенціали між елементами конструкції, з однією системою збірних шин. Відсік збірних шин і кабельний відсік розділені, конструкцію розраховано на стійкість до внутрішньої дуги. Застосовують Rotoblok у розподільчих підстанціях енергокомпаній, на промислових підприємствах і в трансформаторних підстанціях, зокрема в бетонних КТП ZPUE. Комірки всіх версій сумісні між собою, тому в одному ряду можна поєднувати різні виконання.

До серії входять Rotoblok з повітряною ізоляцією, Rotoblok SF, Rotoblok Air і Rotoblok VCB. Номінальна напруга до 24–25 кВ за частоти 50 Гц. Випробувальна напруга промислової частоти залежно від класу 55/63 кВ або 50/60 кВ, грозовий імпульс 1,2/50 мкс 95/110 кВ або 125/145 кВ. Тривалий номінальний струм 630 А або 1250 А. Якщо підстанція стоїть вище 1000 м над рівнем моря, ізоляційні рівні коригують за PN-EN 62271-1. Rotoblok VCB побудовано на трифункціональному вакуумному апараті, що поєднує вимикач, роз'єднувач і заземлювач. Для цієї версії номінальний струм 630 А, струм термічної стійкості до 16 кА протягом 3 с або 20 кА протягом 1 с, стійкість до внутрішньої дуги AFLR до 16 кА (1 с) і ступінь захисту IP 43.

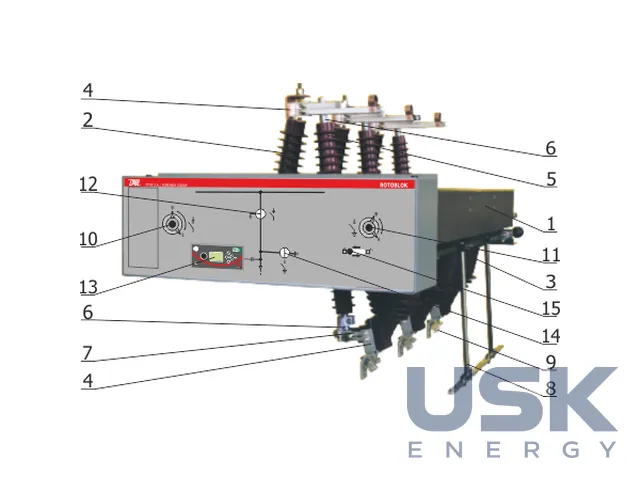

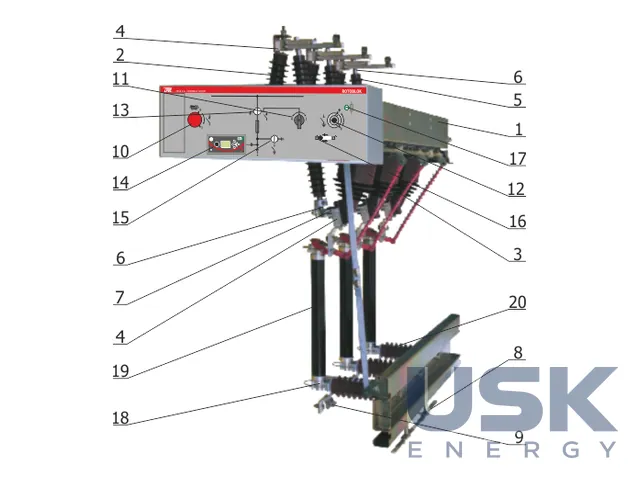

У лінійних комірках із ручним приводом ставлять вимикачі навантаження GTR 1, у трансформаторних комірках вимикачі навантаження із запобіжниками GTR 2V, є й варіант GTR 2M з моторним приводом і панеллю керування з кнопками «увімкнути» та «вимкнути». Вимикач навантаження зібрано на оцинкованій сталевій рамі з литими ізоляторами, він має дугогасний контакт і нижній заземлювач, покажчики положення та напруги, важіль блокування дверей. Запобіжники застосовують стандартні, за IEC 282-1 і DIN 43625, з тепловим захистом. Через трансформаторну комірку живлять трансформатор до 630 кВА при 6 кВ, 1000 кВА при 10 кВ, 1250 кВА при 15 кВ і 1600 кВА при 20 кВ, для більшої потужності варіант погоджують із заводом.

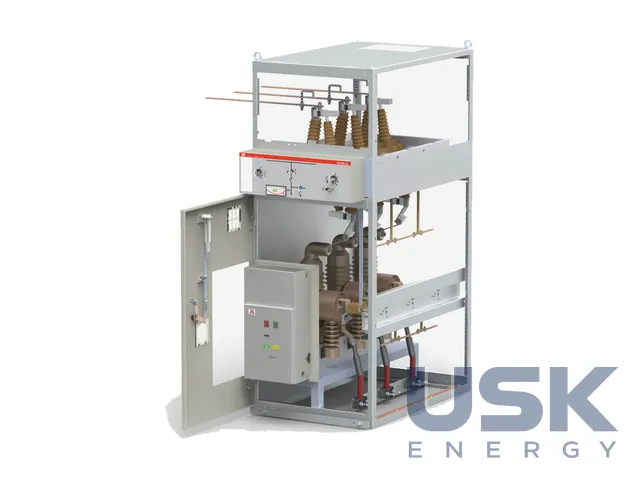

Комірки зібрано з оцинкованих листів на болтах або заклепках. Їх легко зібрати в будь-який ряд і так само швидко розібрати, наприклад щоб занести окремо в тісне приміщення підстанції. Комірку можна зробити ширшою за стандартну, це знадобиться під час заміни старих громіздких пристроїв на кшталт Rue чи M20, коли наявні кабелі важко перенести на нове місце приєднання. Відсік вторинних кіл вміщує клемники, захисти, прилади обліку та кнопки, їхнє розміщення завод визначає за документацією замовника.

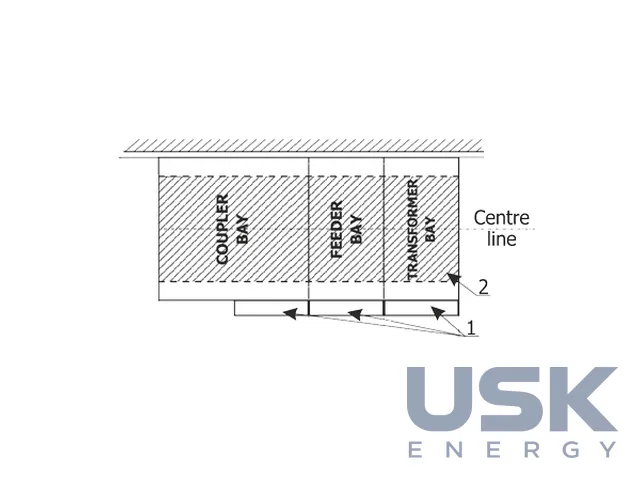

Кабелі підводять знизу через спільний канал уздовж ряду або через окремі проходи ззаду, відстань від стіни не менше 30 мм. Глибина каналу залежить від перерізу кабелю, від 370–400 мм для 50 мм² до 590–700 мм для 240 мм². Типова ширина комірок 700, 900 або 1000 мм. Серія відповідає PN-EN 62271-200, -100, -102, -103 і -105.
