ZPUE RELF / RELF 2S — КРУ середньої напруги з викотними елементами до 36 кВ
ZPUE RELF і RELF 2S належать до КРУ первинного розподілу у виконанні metal-clad з викотними елементами та повітряною ізоляцією на напругу 12 кВ, 17,5 кВ, 24 кВ або 36 кВ. Струм збірних шин і вводів 630–4000 А. Їх встановлюють на промислових підстанціях і ГПП.
- Номінальна напруга
- 12; 17,5; 24; 36 кВ (RELF 2S — 12 кВ)
- Струм збірних шин і вводів
- 630–4000 А
- Виконання

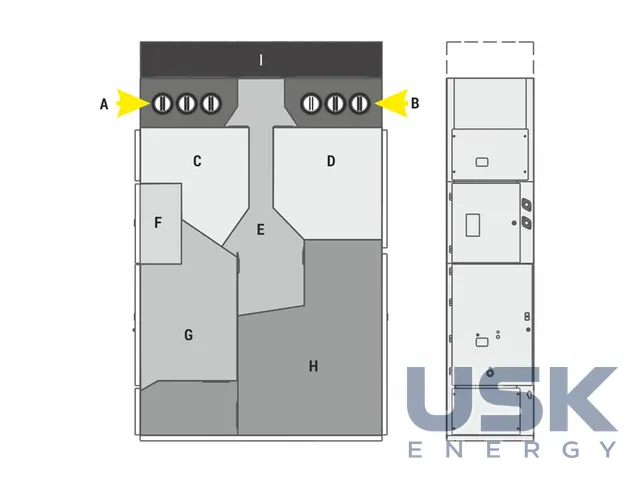

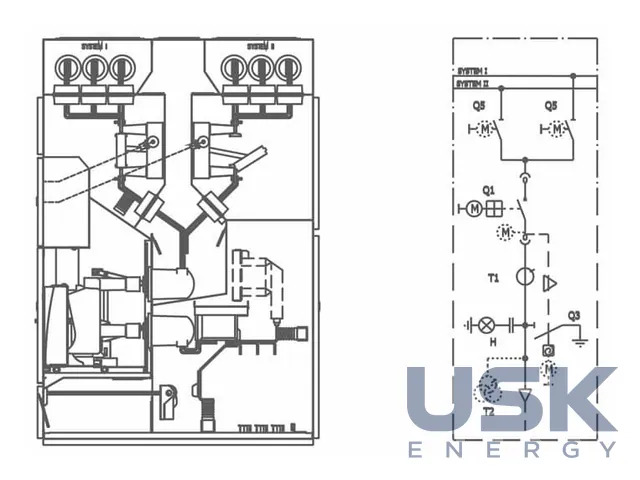

- metal-clad, викотне, повітряна ізоляція; RELF 2S — подвійна система шин
- Ступінь захисту
- IP4X
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

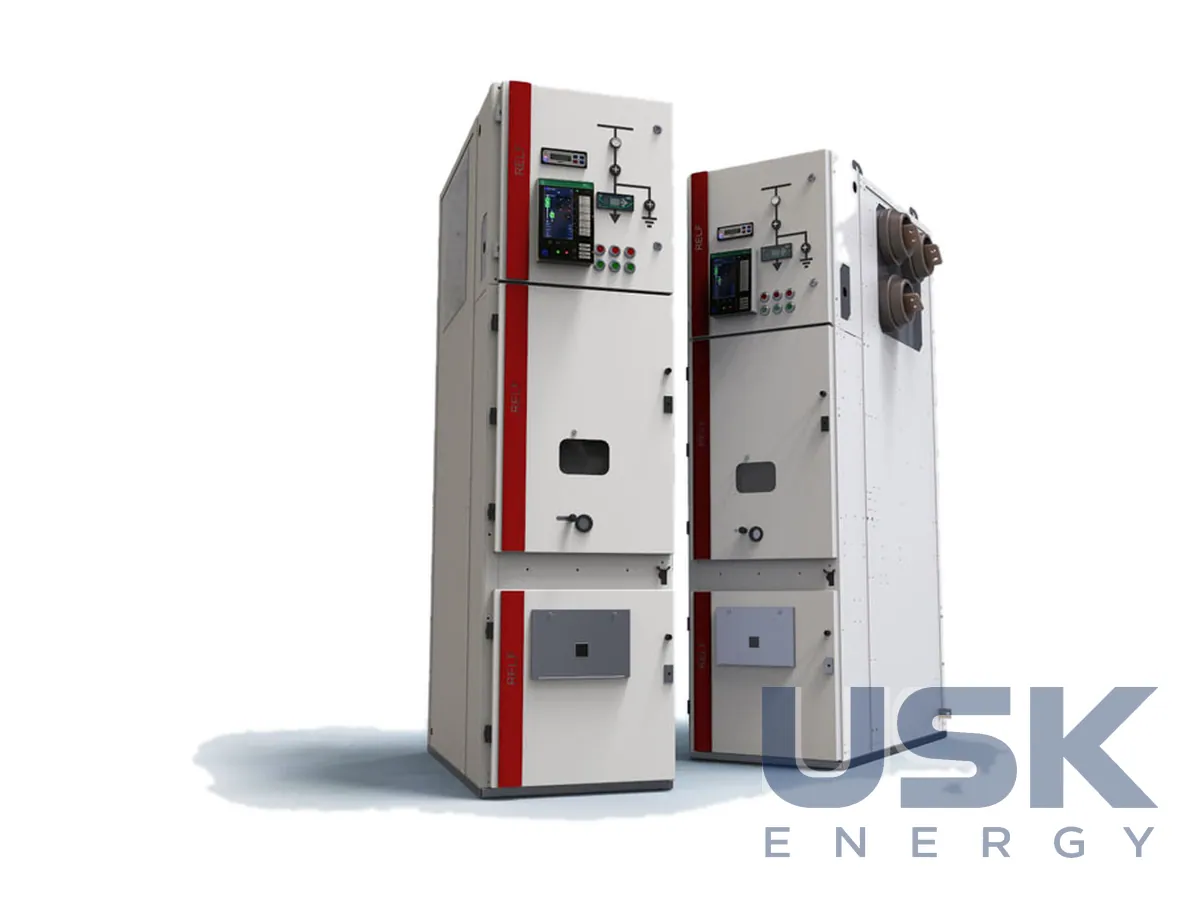

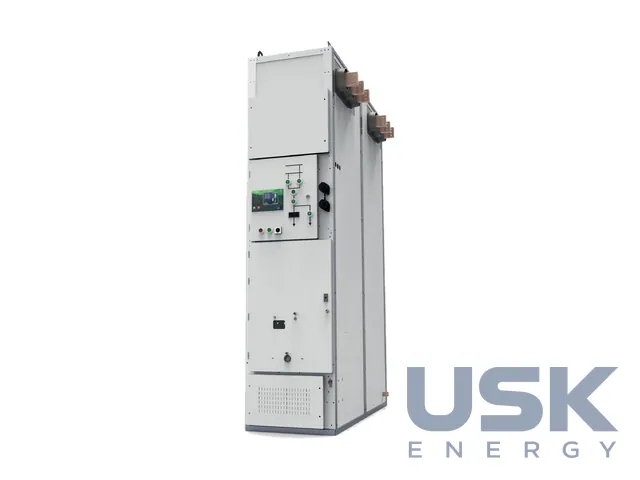

RELF належить до КРУ ZPUE для первинного розподілу енергії. Це шафи з повітряною ізоляцією в металевому корпусі, виконані за схемою metal-clad, тобто кожен функціональний відсік відокремлено від сусідніх заземленими металевими перегородками. Основний апарат стоїть на викотному модулі, який викочують із шафи для огляду чи заміни, не розбираючи комірку. Такі КРУ ставлять на вводах і відхідних лініях головних знижувальних підстанцій, на розподільчих підстанціях промислових підприємств і електростанцій, усюди, де потрібна швидка заміна апарата й мінімальна перерва в роботі.
Серія випускається на номінальну напругу 12, 17,5, 24 і 36 кВ. Збірні шини та вводи випускаються на струми 630–4000 А, тож одна серія закриває і невеликі цехові підстанції, і потужні вводи ГПП. Базовий RELF має одну систему збірних шин, модифікація RELF 2S з подвійною системою шин розрахована на 12 кВ, а RELF ex призначений для особливих умов експлуатації. Пристрої відповідають IEC 62271-200, IEC 62271-1 та ГОСТ, ступінь захисту оболонки IP4X. Категорія втрати працездатності LSC2B, для 36 кВ LSC2. Для RELF 12 кВ і 17,5 кВ типова глибина шафи 1250 мм.
Викотний модуль комплектується вакуумним вимикачем, контактором, роз'єднувачем або трансформаторами напруги. Застосовують вимикачі VB4 власного виробництва ZPUE, а також SION (Siemens), VD4 (ABB) і HVX (Schneider Electric), контактори VSC (ABB) і 3TM4 (Siemens). Інші апарати ставлять за погодженням із заводом. До комірки також входять трансформатори струму, трансформатор струму нульової послідовності, швидкодійний заземлювач із пружинним приводом, ємнісні опорні ізолятори, шторки, що закривають контакти при викоченому модулі, і запобіжні клапани для скидання газів при дузі. У RELF 36 додаються обмежувачі перенапруг і реле захисту. За каталожними листами збирають ввідні та відхідні комірки, комірки з вимикачем навантаження, секційні з вимикачем або роз'єднувачем і комірки вимірювання напруги.
Двері відсіків головних кіл зроблено з пофарбованої порошком сталі, петлі й засуви витримують навантаження вибухового характеру, а краї дверей посилено привареними профілями. Двері відчиняються приблизно на 135°, у RELF 36 на 170°. Система механічних блокувань не дає вкотити чи викотити модуль при ввімкненому вимикачі, ввімкнути вимикач у проміжному положенні, ввімкнути заземлювач при модулі в робочому положенні та відкрити кабельний відсік при вимкненому заземлювачі. Електричні блокування забороняють вмикання заземлювача під напругою і вмикання вимикача без оперативного живлення або при відкритих клапанах.
Кабельний відсік розрахований на одно- та багатожильні кабелі СН. Апарати можна оснастити моторними приводами, датчиками струму й напруги, термографічним контролем або постійним моніторингом температури кабельних приєднань. Модульна конструкція дає змогу нарощувати ряд новими комірками й міняти комірку без розсування сусідніх.
Технічні характеристики
| Номінальна напруга | 12; 17,5; 24; 36 кВ (RELF 2S — 12 кВ) |
|---|---|
| Струм збірних шин і вводів | 630–4000 А |
| Виконання | metal-clad, викотне, повітряна ізоляція; RELF 2S — подвійна система шин |
| Ступінь захисту | IP4X |
| Стандарти | IEC 62271-200, IEC 62271-1, ГОСТ |
Запит ціни та строку поставки
ZPUE RELF / RELF 2S — КРУ середньої напруги з викотними елементами до 36 кВ, ZPUE. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги випускається RELF?
RELF випускається на 12 кВ, 17,5 кВ, 24 кВ і 36 кВ, модифікація RELF 2S на 12 кВ.
Які апарати встановлюються у викотний модуль?
Вимикач, контактор, роз'єднувач або трансформатори напруги. Струм збірних шин і вводів 630–4000 А.
Яким стандартам відповідає RELF?
IEC 62271-200, IEC 62271-1 та ГОСТ. Ступінь захисту IP4X.
