Sprecher Automation SPREPOWER MV (M9, M13, M18, M6, M11, M16) — КРУ мережевих і розподільних підстанцій до 40,5 кВ
SPREPOWER MV — лінійка комплектних розподільних пристроїв середньої напруги Sprecher Automation для мережевих і розподільних підстанцій, виробництва Австрії. До 24 кВ пропонуються серії MV-M9, MV-M13, MV-M18 і MV-M6, до 40,5 кВ серії MV-M11 і MV-M16. Під назвою SPREPOWER компанія будує КРУ з 2004 року.
- M9
- 7,2–24 кВ, збірні шини 1250 А, стаціонарні апарати, LSC 2A, IAC AFLR до 31,5 кА/1 с
- M13
- 7,2–17,5 кВ, шини 2000 А, відхідні 1250 А, ширина 600 мм
- M18
- 7,2–24 кВ, до 2500 А, IAC AFLR до 40 кА/1 с
- M6
- 7,2–24 кВ, шини до 4000 А, висувні, LSC 2B, IAC AFLR до 63 кА/1 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
MV-M9 має стаціонарне встановлення апаратів (LSC 2A), стійкість до внутрішньої дуги IAC AFLR до 31,5 кА/1 с і внутрішні перегородки IP3x. Серія охоплює напруги 7,2, 12, 17,5 і 24 кВ, струм збірних шин і відхідних приєднань 1250 А, струм термічної стійкості 31,5 кА. Висота комірки 2000 мм, ширина 650–1000 мм. MV-M13 дуже компактна, шириною 600 мм, на 7,2–17,5 кВ, зі стаціонарними або висувними апаратами (LSC 2A/2B). Клас перегородок PM для 12 кВ і PI для 17,5 кВ, шини 2000 А, відхідні приєднання 1250 А, 31,5 кА, опційно типовипробуваний канал скидання тиску.
MV-M18 розрахована на 7,2–24 кВ, шини й відхідні приєднання до 2500 А, струм стійкості до 40 кА, IAC AFLR до 40 кА/1 с. Кабельний відсік обслуговують через двері ззаду. MV-M6 побудована на висувних апаратах (LSC 2B), є виконання Duplex і варіант M6 DSS. На 7,2–12 кВ вона має шини до 4000 А і струм стійкості 63 кА (ударний 160 кА), на 24 кВ 2500 А і 25 кА, IAC AFLR до 63 кА/1 с. Серед серій до 24 кВ у неї найбільший струм збірних шин.

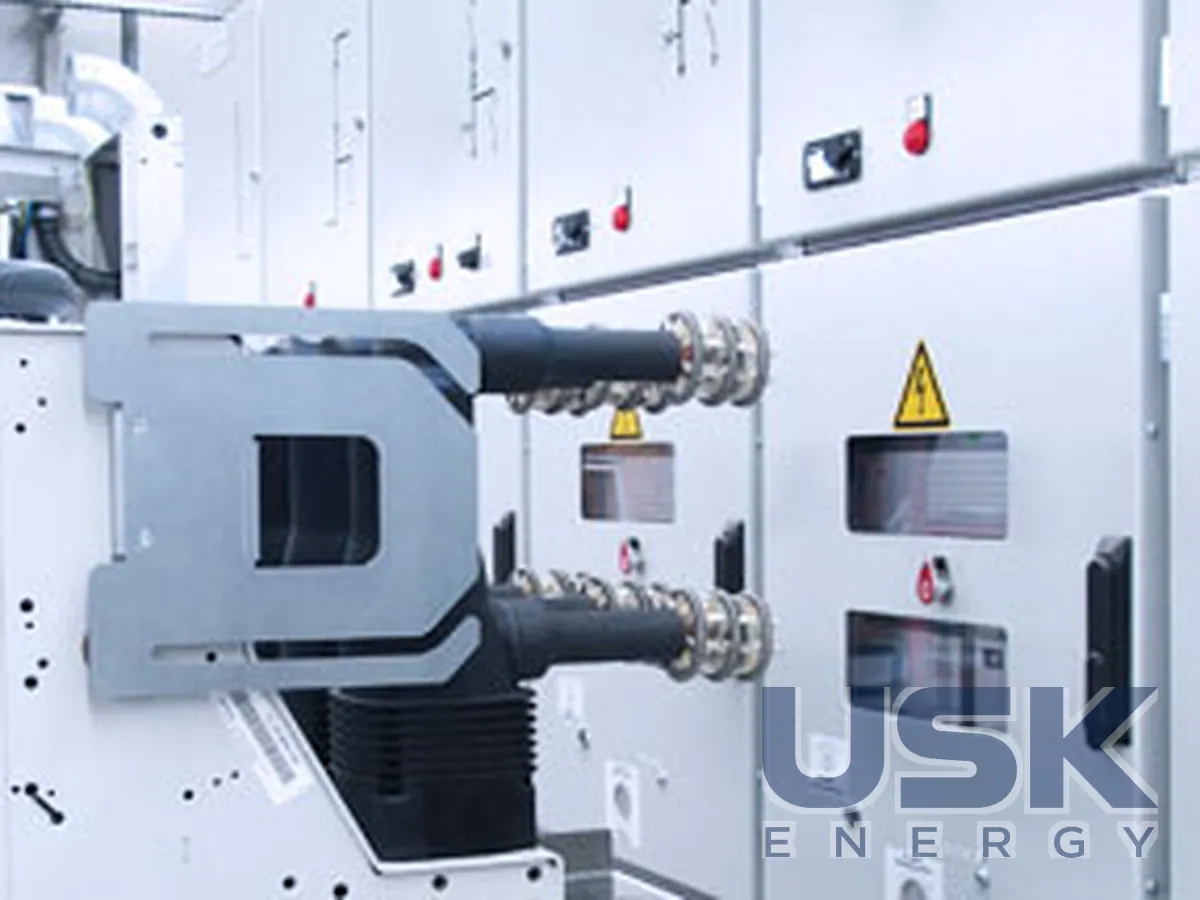

Для 36 і 40,5 кВ призначена MV-M11 з вакуумними вимикачами на висувних елементах (LSC 2B), IAC AFLR до 31,5 кА/1 с і металевими перегородками кабельного відсіку. Опційно вимикач і заземлювач переміщуються моторним приводом. Шини 3150 А, відхідні приєднання 2500 А, 31,5 кА, ударний струм 80 кА. Випробувальна напруга промислової частоти 70/85 кВ, імпульсна 170/185 кВ, розміри 2500×1500×2200 мм. MV-M16 дуже компактна, на 36 кВ і шириною 1000 мм, клас PI. Кабелі підключають ззаду, кабельний відсік високий, трансформатори напруги опційно ставлять на висувний елемент. Номінальний струм 2500 А, струм стійкості 31,5 кА.

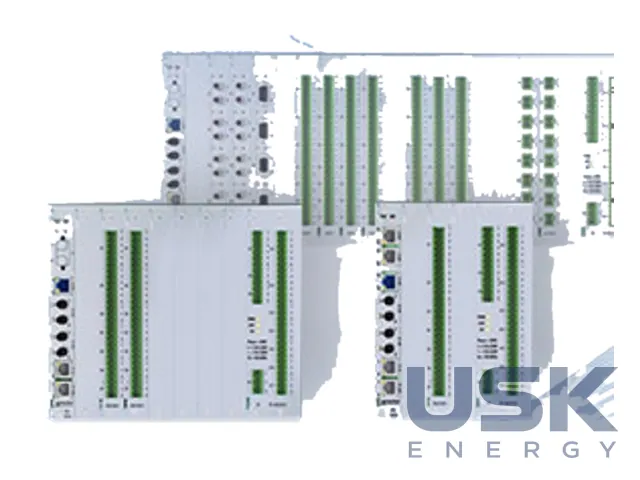

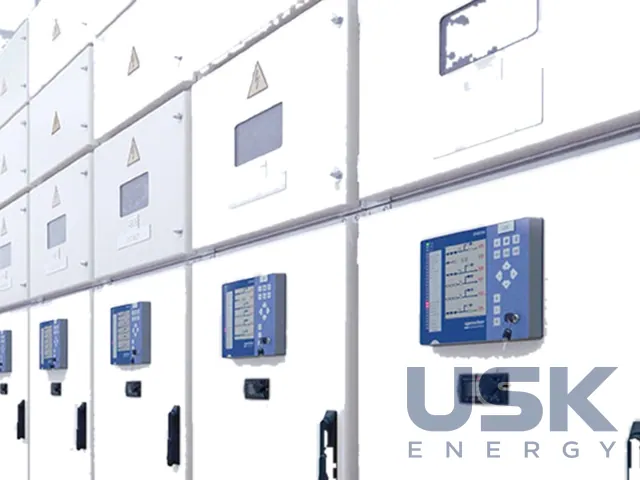

Серії до 24 кВ мають повітряну ізоляцію. Комірки SPREPOWER збирають модульно й виготовляють за нормами для металевих КРУ на напруги понад 1 і до 52 кВ. КРУ комплектують пристроями захисту та керування SPRECON, а постачання включає проєктування, монтаж, випробування та введення в експлуатацію. Застосування — підстанції розподільних мереж, промислові підприємства, обʼєкти ВДЕ та інфраструктури.
Технічні характеристики
| M9 | 7,2–24 кВ, збірні шини 1250 А, стаціонарні апарати, LSC 2A, IAC AFLR до 31,5 кА/1 с |
|---|---|
| M13 | 7,2–17,5 кВ, шини 2000 А, відхідні 1250 А, ширина 600 мм |
| M18 | 7,2–24 кВ, до 2500 А, IAC AFLR до 40 кА/1 с |
| M6 | 7,2–24 кВ, шини до 4000 А, висувні, LSC 2B, IAC AFLR до 63 кА/1 с |
| M11 | 36 і 40,5 кВ, шини 3150 А, відхідні 2500 А, 31,5 кА, LSC 2B, вакуумні вимикачі |
| M16 | 36 кВ, 2500 А, 31,5 кА, ширина 1000 мм, доступ до кабелів ззаду |
| Випробувальні напруги | до 85 кВ (50 Гц) / 185 кВ (імпульс) для 40,5 кВ |
Запит ціни та строку поставки
Sprecher Automation SPREPOWER MV (M9, M13, M18, M6, M11, M16) — КРУ мережевих і розподільних підстанцій до 40,5 кВ, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які серії SPREPOWER MV розраховано на 36 і 40,5 кВ?
MV-M11 на 36 і 40,5 кВ з вакуумними вимикачами на висувних елементах і компактна MV-M16 на 36 кВ шириною 1000 мм. Обидві мають струм стійкості 31,5 кА.
Яка серія має найбільший струм збірних шин?
MV-M6 на 7,2–12 кВ, з шинами до 4000 А і струмом стійкості 63 кА, ударний струм 160 кА.
Чи є КРУ зі стаціонарними апаратами?
Так, MV-M9 зі стаціонарним встановленням апаратів (LSC 2A) на 7,2–24 кВ і струм шин 1250 А. MV-M13 випускають як зі стаціонарними, так і з висувними апаратами.
