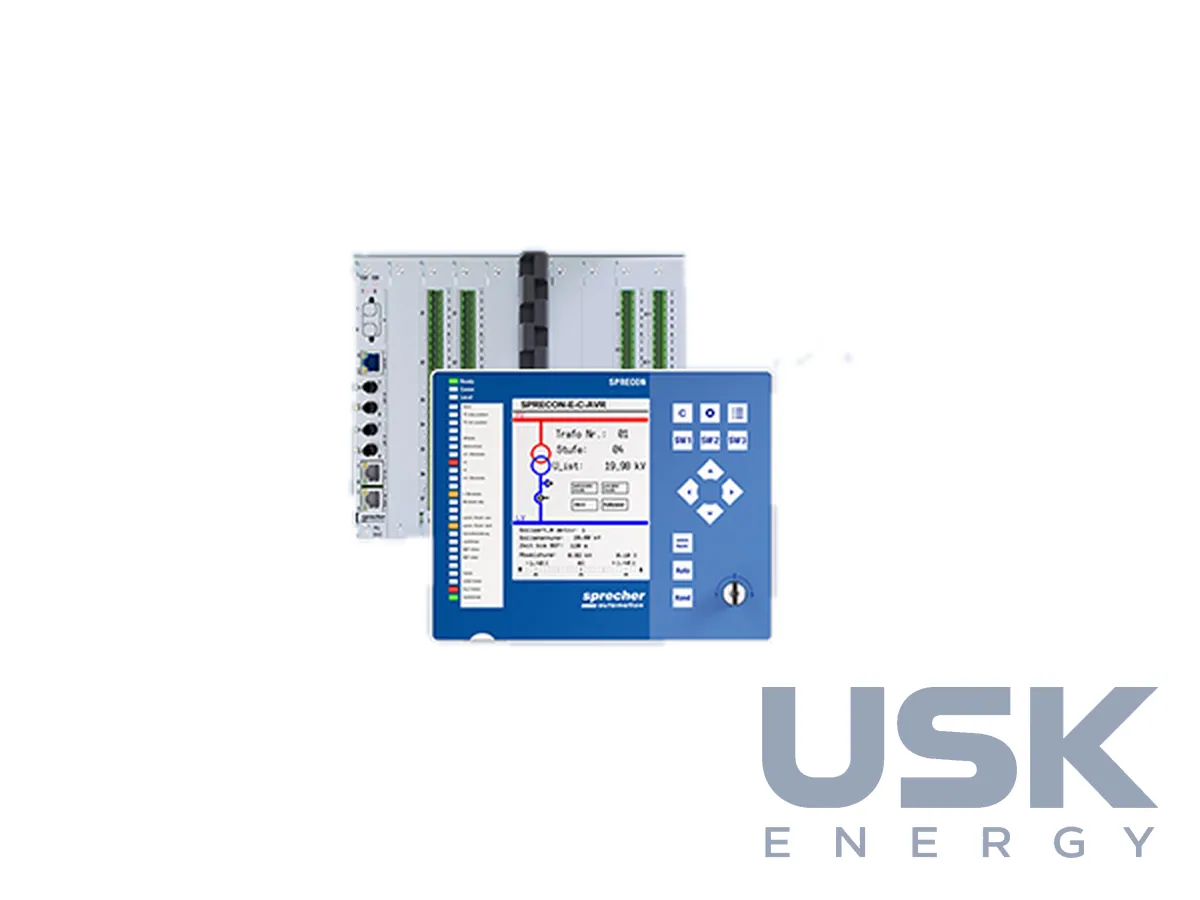

Sprecher Automation SPRECON-E-C-AVR — автоматичний регулятор напруги трансформаторів із РПН
SPRECON-E-C-AVR — автоматичний регулятор напруги Sprecher Automation для трансформаторів із РПН, які перемикає моторний привод. Його ставлять на силові трансформатори 110/20 кВ і 110/10 кВ та мережеві трансформатори розподільних підстанцій, у тому числі в паралельній роботі. Регулятор випускають автономним приладом або функцією в пристроях SPRECON-E-C і SPRECON-E-P.
- Призначення
- автоматичне керування трансформаторами з РПН із моторним приводом
- Уставки
- 5 незалежних завдань напруги
- Паралельна робота
- Master/Follower з контролем зрівнювального реактивного струму
- Захисти
- ступеневий контроль U< і U>, блокування за надструмом, контроль приводу та перемикача
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Регулятор керує моторним приводом РПН, що працює за принципом покрокового перемикання. Одна команда змінює напругу на один ступінь. Коли фактичне значення напруги відхиляється від заданого за встановлені межі, на привод іде команда «Вище» або «Нижче». Алгоритм значною мірою підлаштовують під вимоги замовника. Команди йдуть покроково, тож після кожного перемикання регулятор оцінює нову напругу.
У регуляторі передбачено пʼять незалежних завдань напруги. Їх активують з місцевої панелі керування або із системи керування SPRECON. Кілька регуляторів можуть автоматично працювати паралельно за принципом «провідний/відомий» (Master/Follower). Під час паралельної роботи контролюється зрівнювальний реактивний струм між трансформаторами, тож перемикачі груп не розходяться за ступенями.
Стабільну роботу підтримують кілька рівнів контролю. Ступеневий контроль зниження та підвищення напруги (U< і U>) автоматично повертає перемикач до заданої напруги. Окремо контролюється робота моторного приводу та перемикача відгалужень. Вбудоване блокування за надструмом не дає перемикати відгалуження під час надструму. Для пристроїв SPRECON виробник публікує окремий документ про безвідмовність і готовність (MTBF).
Усі уставки записано в програмовану енергонезалежну памʼять FLASH, і вони зберігаються після зникнення живлення. Окреме допоміжне живлення для збереження даних не потрібне. Регулятор працює як автономний прилад або підключається до системи керування підстанцією через станційну шину. Функцію регулятора можна також реалізувати в контролерах SPRECON-E-C і в пристроях захисту SPRECON-E-P, без окремого апаратного блоку на трансформатор.
Для відображення процесу доступні кольорові зміни, анімація, текстові та числові індикатори, кнопки, перемикачі, гістограми, стрілкові індикатори, програмовані елементи ActiveX, бібліотеки символів комутаційних апаратів і попередньо налаштовані комірки енергоустановок. Графіку доповнюють вільно налаштовувані векторні елементи (кола, прямокутники, лінії), довільні шрифти й кольори та різні 3D-налаштування відображення. Для повної автоматизації трансформатора функцію регулятора вбудовують у шафу SPREBOX Transformator. У її складі регулювання доповнюють урахуванням напрямку активної потужності, динамічною адаптацією зони регулювання до навантаження та обліком кількості перемикань за період. Типові обʼєкти — силові трансформатори 110/20 кВ і 110/10 кВ, мережеві трансформатори розподільних підстанцій, групи трансформаторів у паралельній роботі.
Технічні характеристики
| Призначення | автоматичне керування трансформаторами з РПН із моторним приводом |
|---|---|
| Уставки | 5 незалежних завдань напруги |
| Паралельна робота | Master/Follower з контролем зрівнювального реактивного струму |
| Захисти | ступеневий контроль U< і U>, блокування за надструмом, контроль приводу та перемикача |
| Памʼять | FLASH, без резервного живлення |
| Виконання | автономний прилад або функція в SPRECON-E-C / SPRECON-E-P |
Запит ціни та строку поставки
Sprecher Automation SPRECON-E-C-AVR — автоматичний регулятор напруги трансформаторів із РПН, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9032 89 00 00 |
|---|---|
| HS, 6 знаків | 9032 89 |
| CN (ЄС) | 9032 89 00 |
| HTSUS (США) | 9032 89 60 90 |
| Митний тариф КНР | 9032 89 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких трансформаторів підходить SPRECON-E-C-AVR?
Для трансформаторів із РПН, які перемикає моторний привод, зокрема силових 110/20 кВ і 110/10 кВ та мережевих трансформаторів розподільних підстанцій.
Скільки завдань напруги можна налаштувати в регуляторі?
Передбачено 5 незалежних завдань напруги. Їх активують з місцевої панелі керування або із системи керування SPRECON.
Чи підтримується паралельна робота трансформаторів?
Так, кілька регуляторів працюють паралельно за принципом Master/Follower. При цьому контролюється зрівнювальний реактивний струм між трансформаторами.
