Sprecher Automation SPRECON-E-C — модульні пристрої телемеханіки (RTU) і станційні контролери
SPRECON-E-C — модульні пристрої телемеханіки (RTU) та станційні контролери Sprecher Automation на платформі SPRECON-E. На них будують нові мережі телемеханіки будь-якої структури або вбудовують пристрої в наявні мережі без зміни прийнятої в користувача філософії експлуатації та обслуговування. Сфери застосування охоплюють електро-, газо-, водо- і теплопостачання та тунелі.
- Виконання
- SPRECON-E-Cx6 (великі обсяги), Cx4 (середні), Cx2 — три типорозміри корпусу
- Cx6
- до ~500 входів / 240 виходів, до 18 послідовних інтерфейсів
- Протоколи
- IEC 61850, IEC 60870-5-101/-103/-104, фірмові (напр. SAT 1703)
- Звʼязок
- VPN, GSM, PSTN; вбудовані медіаконвертери, комутатор, міжмережевий екран, маршрутизація, IP-шифрування
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

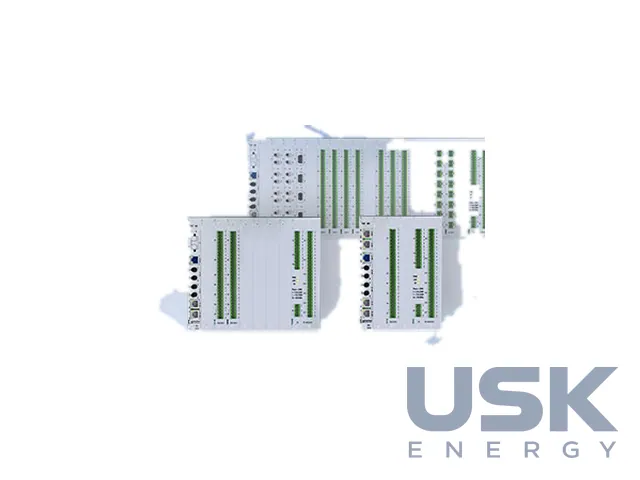

Платформа SPRECON-E модульна й гнучко конфігурується, тому пристрої SPRECON-E-C працюють і в станційній автоматиці, і в телемеханіці. Модулі підключають до процесу прямо або опосередковано. Три стандартні типорозміри корпусів (Cx2, Cx4, Cx6) конфігурують практично на будь-який обсяг введення-виведення, тож один тип пристрою закриває обʼєкти різного розміру та конструкції.

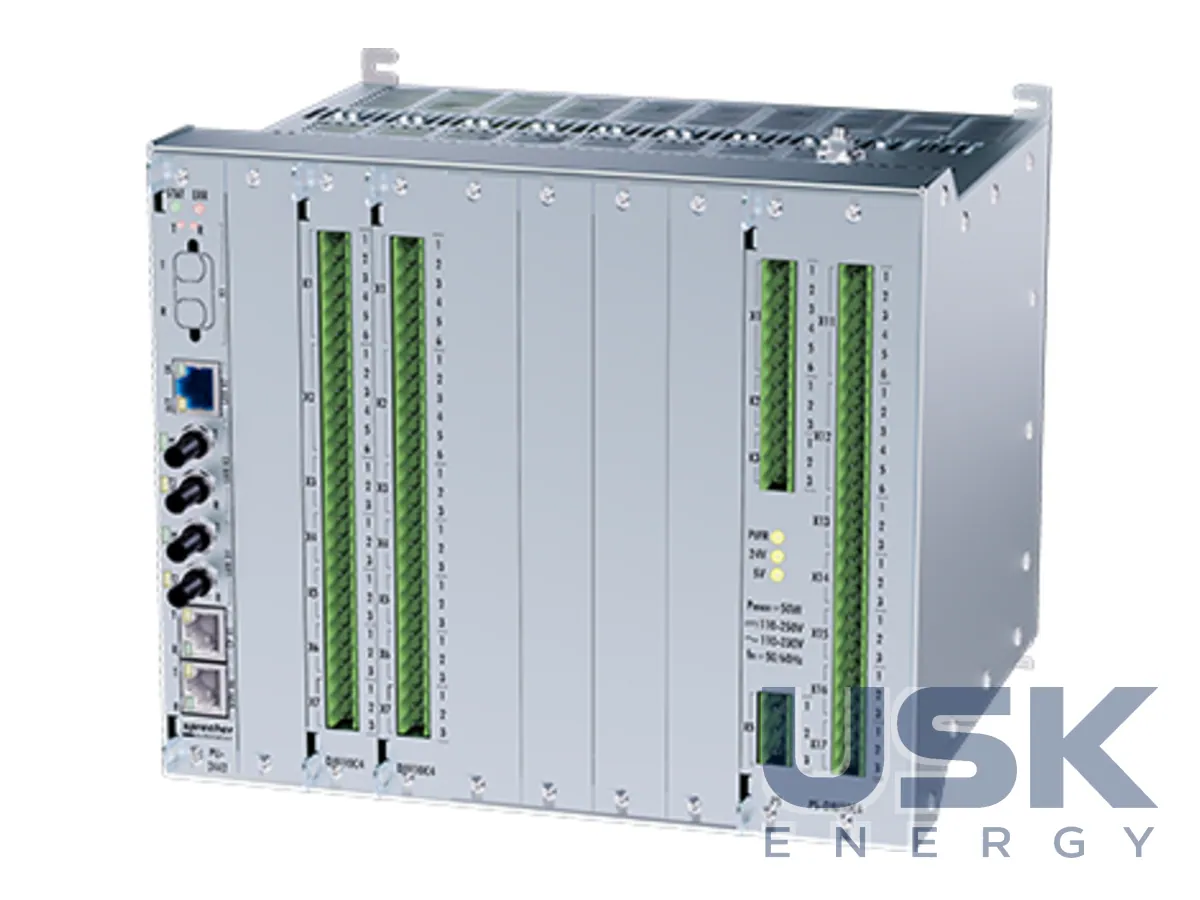

SPRECON-E-Cx6 розраховано на великі обсяги даних. Залежно від комплектації він має приблизно до 500 входів і 240 виходів і до 18 послідовних інтерфейсів для IEC 60870-5-101/-104 і/або фірмових протоколів, наприклад SAT 1703. SPRECON-E-Cx4 закриває середні обсяги, Cx2 ставлять на невеликі пункти. Для найменших обʼєктів у тій самій системі застосовують компактні модулі SPRECON-E-T3. Обмін із вищими системами йде за стандартними протоколами IEC 61850, IEC 60870-5-101, -103 і -104, станційною шиною слугує IEC 61850 або IEC 60870-5-104. Доступна також велика кількість фірмових протоколів і Modbus.
На пристроях будують великі багаторівневі мережі телемеханіки з віддаленою діагностикою та параметруванням, а в наявні мережі їх вбудовують як центральну станцію та/або контрольований пункт. Підʼєднання можливе комутованими каналами VPN, GSM і PSTN, медіаконвертери на кшталт оптичного інтерфейсу вбудовано. Сервісні телеграми тунелюються для обслуговування контрольованих пунктів. Вбудований комутатор, IP-шифрування, міжмережевий екран і маршрутизація закривають мережеву частину без додаткових модулів.
Функції автоматизації вільно параметруються функціональним планом за IEC 61131-3. Обслуговування виконують з виносної панелі SPRECON-E-CP з кольоровим дисплеєм, вищою диспетчерською системою слугує SPRECON-V460. За статистикою виробника середнє напрацювання на відмову (MTBF) багатофункціональних пристроїв для автоматизації, керування й телемеханіки становить 250 років. Якщо пристрій усе ж доводиться замінити, карту SD з резервною копією переставляють у новий пристрій і завантажують із неї конфігурацію та мікропрограму без додаткового інструмента.
Sprecher Automation супроводжує проєкт від ідеї, планування та інжинірингу з документацією до виготовлення, заводських випробувань FAT, монтажу, введення в експлуатацію та післяпродажного сервісу. Застосування — підстанції високої та середньої напруги, АСК ТП електростанцій, розумні мережі, водопостачання та водовідведення, газо- й нафтопостачання, тепло- та холодопостачання, транспорт (тунелі).
Технічні характеристики
| Виконання | SPRECON-E-Cx6 (великі обсяги), Cx4 (середні), Cx2 — три типорозміри корпусу |
|---|---|
| Cx6 | до ~500 входів / 240 виходів, до 18 послідовних інтерфейсів |
| Протоколи | IEC 61850, IEC 60870-5-101/-103/-104, фірмові (напр. SAT 1703) |
| Звʼязок | VPN, GSM, PSTN; вбудовані медіаконвертери, комутатор, міжмережевий екран, маршрутизація, IP-шифрування |
| Логіка | IEC 61131-3 |
| Верхній рівень | SPRECON-V460 |
Запит ціни та строку поставки
Sprecher Automation SPRECON-E-C — модульні пристрої телемеханіки (RTU) і станційні контролери, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 91 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 91 |
| HTSUS (США) | 8537 10 91 50 |
| Митний тариф КНР | 8537 10 12 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який обсяг сигналів підтримує SPRECON-E-Cx6?
Залежно від комплектації приблизно до 500 входів і 240 виходів та до 18 послідовних інтерфейсів. Для середніх обсягів даних є SPRECON-E-Cx4.
Чи можна вбудувати SPRECON-E-C у наявну мережу телемеханіки?
Так, пристрої інтегруються в наявні мережі як центральна станція та/або контрольований пункт за протоколами IEC 60870-5-101/-104 або фірмовими, наприклад SAT 1703.
Які засоби ІТ-безпеки вбудовано?
Пристрої мають вбудований комутатор, IP-шифрування, міжмережевий екран і маршрутизацію, підтримують VPN. Додаткові модулі безпеки не потрібні.
