Sprecher Automation SPRECON-E-C FLG — контролери приєднання для РП та електростанцій
SPRECON-E-C FLG — контролери приєднання Sprecher Automation для розподільних пристроїв і електростанцій усіх класів напруги та типів конструкції. Вони керують комутаційними апаратами, збирають вимірювання й покази лічильників, виконують оперативні блокування та логіку послідовностей перемикань. Апаратною базою слугують пристрої SPRECON-E-C з протоколами IEC 61850 та IEC 60870-5-101/103/104.
- Застосування
- РП і електростанції всіх класів напруги та конструкцій
- Функції
- керування та контроль комутаційних апаратів, збирання вимірювань і лічильників, блокування, логіка перемикань
- Виконання
- лише керування; комбіноване (захист + керування); лише захист
- ПЛК
- з кольоровим дисплеєм SPRECON-E CP-2131 (автоматика, послідовності, блокування, АРН)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Контролер ставлять на кожне приєднання розподільного пристрою. Він керує вимикачами й розʼєднувачами та контролює їхній стан, збирає виміряні величини й покази лічильників, реалізує оперативні блокування та логічні функції для послідовностей перемикань. Випускають три виконання, а саме суто керувальний пристрій, комбінований пристрій із функціями захисту й керування та суто захисний пристрій. Тож одна апаратна платформа закриває і керування, і захист приєднання.
Програми ПЛК виконуються разом із кольоровим дисплеєм SPRECON-E CP-2131, наприклад для автоматичних перемикань, послідовного керування, блокувань і регулювання напруги (АРН). Логіку програмують функціональними планами за IEC 61131-3. Контролер має інтерфейс із центральним станційним контролером і звʼязок зі сторонніми пристроями, веде списки подій і тривог, робить резервну копію на SD-картку. Вебсервер приймає оновлення мікропрограми та параметрів, підтримуються віддалене обслуговування й сервіс, ІТ-безпека комплексна.

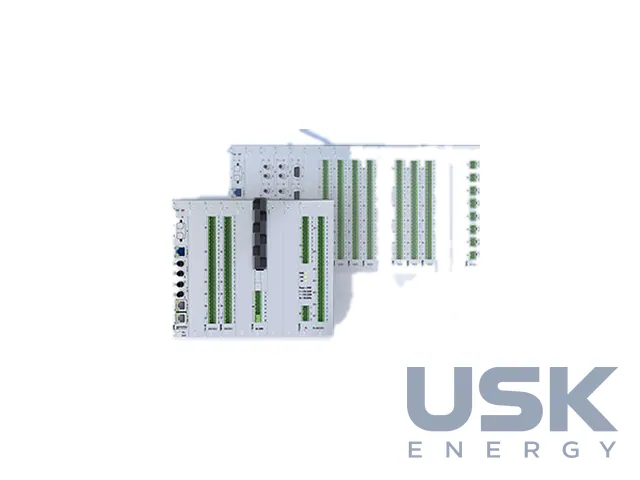

Апаратна основа — багатофункціональні пристрої SPRECON-E-C для автоматизації, телемеханіки та систем керування. Корпуси мають три стандартні розміри. Cx2/24TE розрахований на 3 вільні слоти й має габарити 131×176×170 мм, Cx4/40TE на 7 слотів і 212×176×170 мм, Cx6/84TE на 18 слотів і 436×176×170 мм. Обсяг введення-виведення конфігурують під приєднання. Це до 20 дискретних входів широкого діапазону 24–220 В DC і 110–230 В AC 50/60 Гц, до 8 аналогових входів або 4 виходи 0…±20 мА, до 8 входів PT100 на 2- або 4-провідне підключення, до 32 сигнальних виходів 24–48 В DC, стійких до КЗ. Живлення 24–60 В DC або 110–250 В DC і 110–230 В AC 50/60 Гц.
Стандартні протоколи — IEC 61850, IEC 60870-5-101, -103 і -104, до них додається велика кількість фірмових протоколів, зокрема Modbus, Courier, DNP3.0 і Profibus DP Master. Мережа підключається через 2/3 порти Ethernet 10/100 Мбіт/с (RJ45) або через вбудований комутатор для оптичного кільця з 2 оптичними портами BFOC і 1/3 електричними RJ45. Одночасно працюють до 18 незалежних інтерфейсів. Центральну візуалізацію процесу будують на SPRECON-V460.

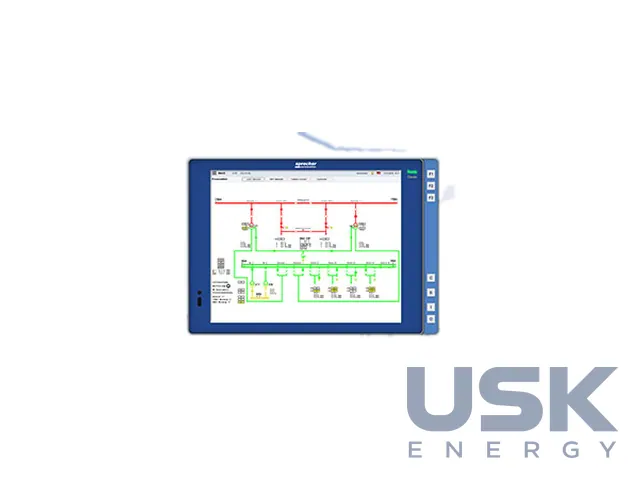

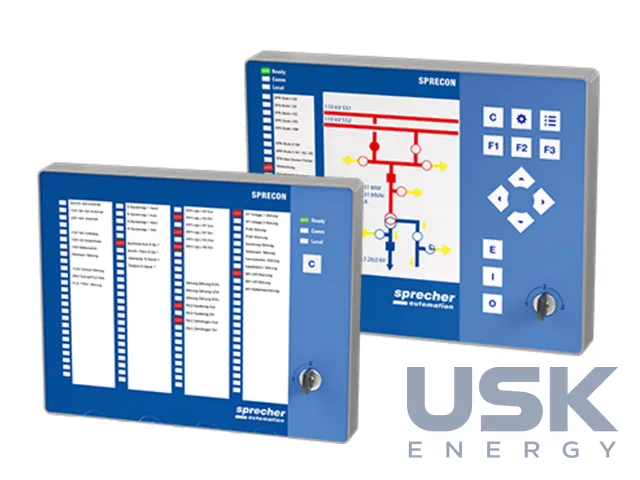

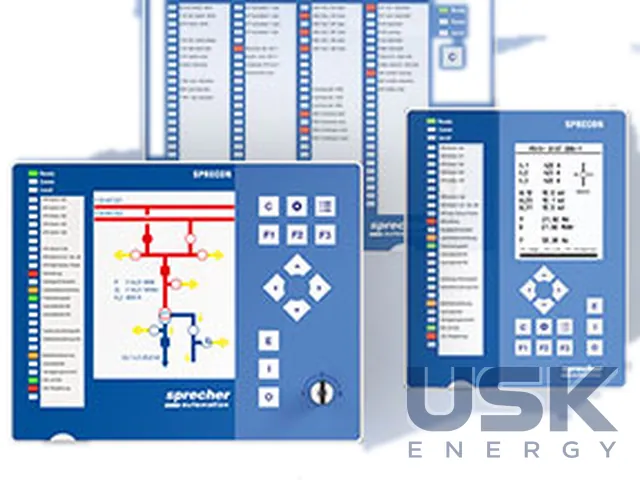

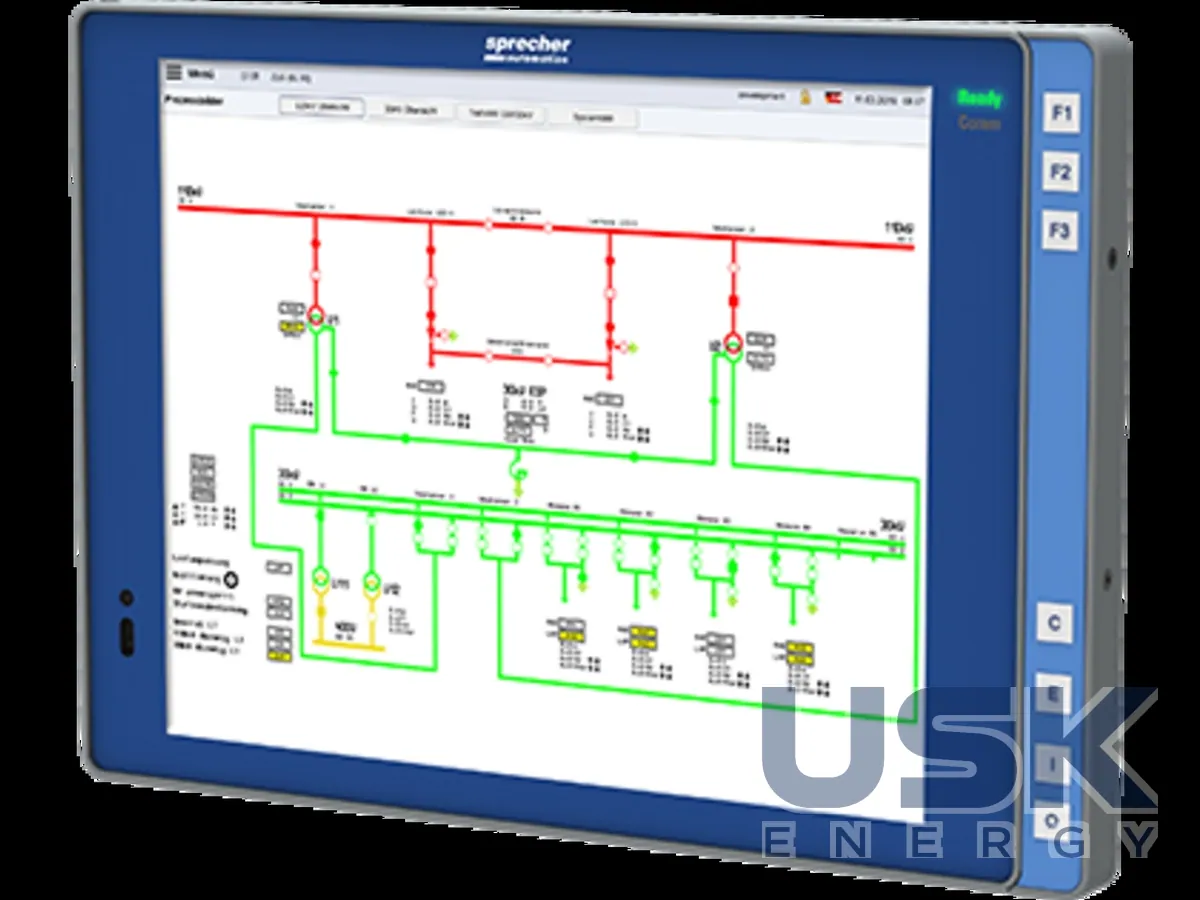

Для місцевого керування є панелі SPRECON-E CP з кольоровим дисплеєм і станційний дисплей CP-2500, з якого підстанцією безпечно керують без ПК. На лицьовій панелі 25 вільно параметрованих світлодіодів. Пристрої відповідають EN 55022, IEC 60255 і IEC 60255-22, граничний діапазон температур від −25 до +70 °C постачають на запит. Застосування — комірки КРУ та ВРП підстанцій 10–380 кВ, розподільні пристрої електростанцій і промислових підприємств, цифрові підстанції.
Технічні характеристики
| Застосування | РП і електростанції всіх класів напруги та конструкцій |
|---|---|
| Функції | керування та контроль комутаційних апаратів, збирання вимірювань і лічильників, блокування, логіка перемикань |
| Виконання | лише керування; комбіноване (захист + керування); лише захист |
| ПЛК | з кольоровим дисплеєм SPRECON-E CP-2131 (автоматика, послідовності, блокування, АРН) |
| Сервіс | резервна копія на SD-картці, вебсервер, віддалене обслуговування, ІТ-безпека |
Запит ціни та строку поставки
Sprecher Automation SPRECON-E-C FLG — контролери приєднання для РП та електростанцій, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 91 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 91 |
| HTSUS (США) | 8537 10 91 50 |
| Митний тариф КНР | 8537 10 12 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких класів напруги застосовують SPRECON-E-C FLG?
Для розподільних пристроїв і електростанцій усіх класів напруги, типово для комірок КРУ та ВРП підстанцій 10–380 кВ.
Які протоколи підтримує контролер?
IEC 61850, IEC 60870-5-101, -103 і -104, а також фірмові протоколи, зокрема Modbus, Courier, DNP3.0 і Profibus DP Master. Одночасно працюють до 18 незалежних інтерфейсів.
Які розміри корпусу доступні?
Три корпуси, Cx2/24TE 131×176×170 мм на 3 вільні слоти, Cx4/40TE 212×176×170 мм на 7 слотів і Cx6/84TE 436×176×170 мм на 18 слотів.
