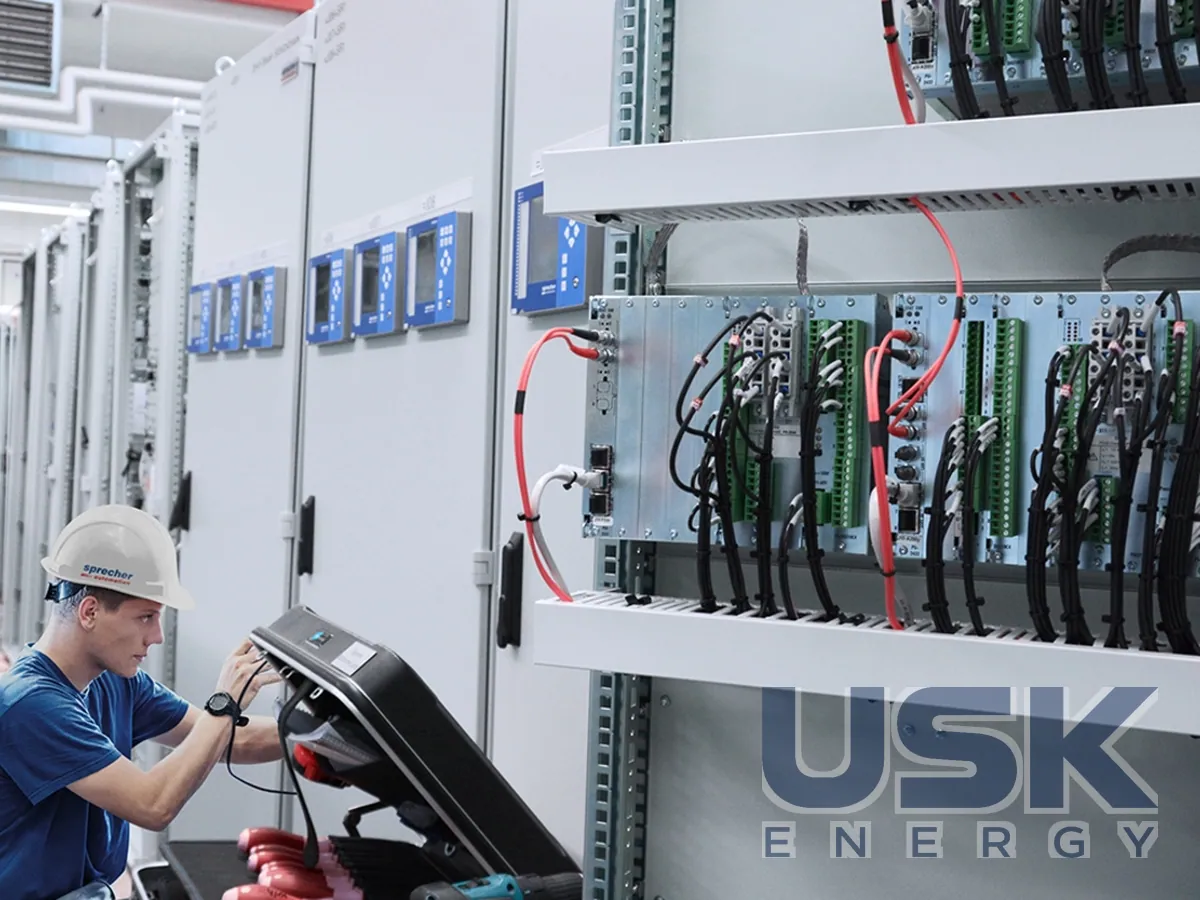

Sprecher Automation SPREBOX Transformator, SPREBOX-DA — шафи автоматизації трансформаторів і розподільних мереж
SPREBOX Transformator і SPREBOX-DA — заводські шафи захисту та керування Sprecher Automation на платформі SPRECON-E. Перша серія автоматизує мережеві й силові трансформатори підстанцій 110 кВ і нижче, друга призначена для масового оснащення трансформаторних пунктів 10–20/0,4 кВ та обʼєктів ВДЕ. Шафи постачають перевіреними на заводі, з типовою клемною колодкою під трансформатор і комутаційні апарати.
- SPREBOX Transformator
- інтегрована автоматизація та захист трансформатора на платформі SPRECON-E, стандартизована клемна колодка, заводські випробування
- Функції
- регулювання напруги/реактивної потужності, основний і резервний захист, моніторинг трансформатора, звʼязок з АСК ТП
- SPREBOX-DA
- компактні шафи в металевому або пластиковому корпусі для ТП, обʼєктів розподіленої генерації, телемеханіки
- Звʼязок SPREBOX-DA
- LAN, 3G/4G/LTE, опційно Dual-SIM; вебконфігурування
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SPREBOX Transformator збирає в одну шафу автоматику, захист і моніторинг мережевого або силового трансформатора. Від трансформатора вимагають максимальної готовності, а в експлуатації дедалі більше важать економічність, сталість та екологічність. Шафа регулює та контролює напругу мережі й/або реактивну потужність, враховує децентралізовану інформацію (у розумних мережах це розподілені джерела та компенсація ліній) і локальні додаткові дані. У логіці керування закладено регулювання залежно від напрямку активної потужності, динамічну адаптацію зони регулювання до навантаження та облік кількості перемикань за період.
Окремий блок функцій стежить за стійкістю мережі й фіксує постійне зниження напруги або зростання реактивної потужності. Захист трансформатора має основні та резервні функції, поряд працюють моніторинг трансформатора, збирання й обробка додаткових експлуатаційних і аварійних сигналів. Звʼязок зі станційними та диспетчерськими системами стандартизований, віддалене обслуговування виконується з урахуванням ІТ-безпеки. Конструкція модульно-інтегрована, інтерфейс до трансформатора, вимірювальних трансформаторів і комутаційних апаратів зведено на стандартну клемну колодку шафи. Пакет адаптують під вимоги замовника, строки реалізації та введення в експлуатацію від цього скорочуються.
SPREBOX-DA — серія компактних шаф керування для масового впровадження в розподільних мережах. Концепція побудована за принципом «plug & play», монтаж простий, оновлення виконують віддалено через вебпереглядач. Корпус металевий або пластиковий. Шафи керують і захищають трансформаторні пункти та відновлювані джерела (керування видачею потужності), виконують телемеханіку для електро-, водо- та газопостачання і транспорту. У ТП шафу зазвичай комплектують компактними модулями SPRECON-E-T3, на приєднаннях генерації застосовують пристрій захисту й керування SPRECON-E-P DS6.
Звʼязок іде через ЛОМ або мобільні мережі 3G/4G/LTE, опційна робота на двох SIM-картках запобігає перервам звʼязку. Конфігурування та діагностику захищено паролем. Штатно встановлюється інтелектуальний ДБЖ із сертифікацією VdS. Він живить усі компоненти й приводи вимикачів після зникнення мережі, керує батареєю та контролює температуру.
Документацію на шафи виконують в EPLAN, ELCAD, RUPLAN або AutoCAD, до поставки додаються протоколи випробувань за нормами й декларації відповідності. Для захищеного підключення до диспетчерської виробник пропонує Security Gateway. Типові обʼєкти для обох серій — трансформатори підстанцій 110 кВ і нижче, трансформаторні пункти 10–20/0,4 кВ, обʼєкти ВДЕ.
Технічні характеристики
| SPREBOX Transformator | інтегрована автоматизація та захист трансформатора на платформі SPRECON-E, стандартизована клемна колодка, заводські випробування |
|---|---|
| Функції | регулювання напруги/реактивної потужності, основний і резервний захист, моніторинг трансформатора, звʼязок з АСК ТП |
| SPREBOX-DA | компактні шафи в металевому або пластиковому корпусі для ТП, обʼєктів розподіленої генерації, телемеханіки |
| Звʼязок SPREBOX-DA | LAN, 3G/4G/LTE, опційно Dual-SIM; вебконфігурування |
| Живлення SPREBOX-DA | вбудований ДБЖ (VdS), живлення приводів вимикачів, керування батареєю |
Запит ціни та строку поставки
Sprecher Automation SPREBOX Transformator, SPREBOX-DA — шафи автоматизації трансформаторів і розподільних мереж, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для трансформаторів якого класу напруги призначена SPREBOX Transformator?
Для мережевих і силових трансформаторів підстанцій 110 кВ і нижче. Шафа виконує регулювання напруги та реактивної потужності, основний і резервний захист і моніторинг трансформатора.
Які канали звʼязку має SPREBOX-DA?
ЛОМ або мобільні мережі 3G/4G/LTE, опційно робота на двох SIM-картках. Конфігурування й діагностика виконуються через вебпереглядач із захистом паролем.
Що відбувається з шафою SPREBOX-DA при зникненні мережі?
Вбудований інтелектуальний ДБЖ із сертифікацією VdS живить усі компоненти та приводи вимикачів. Він також керує батареєю і контролює температуру.
