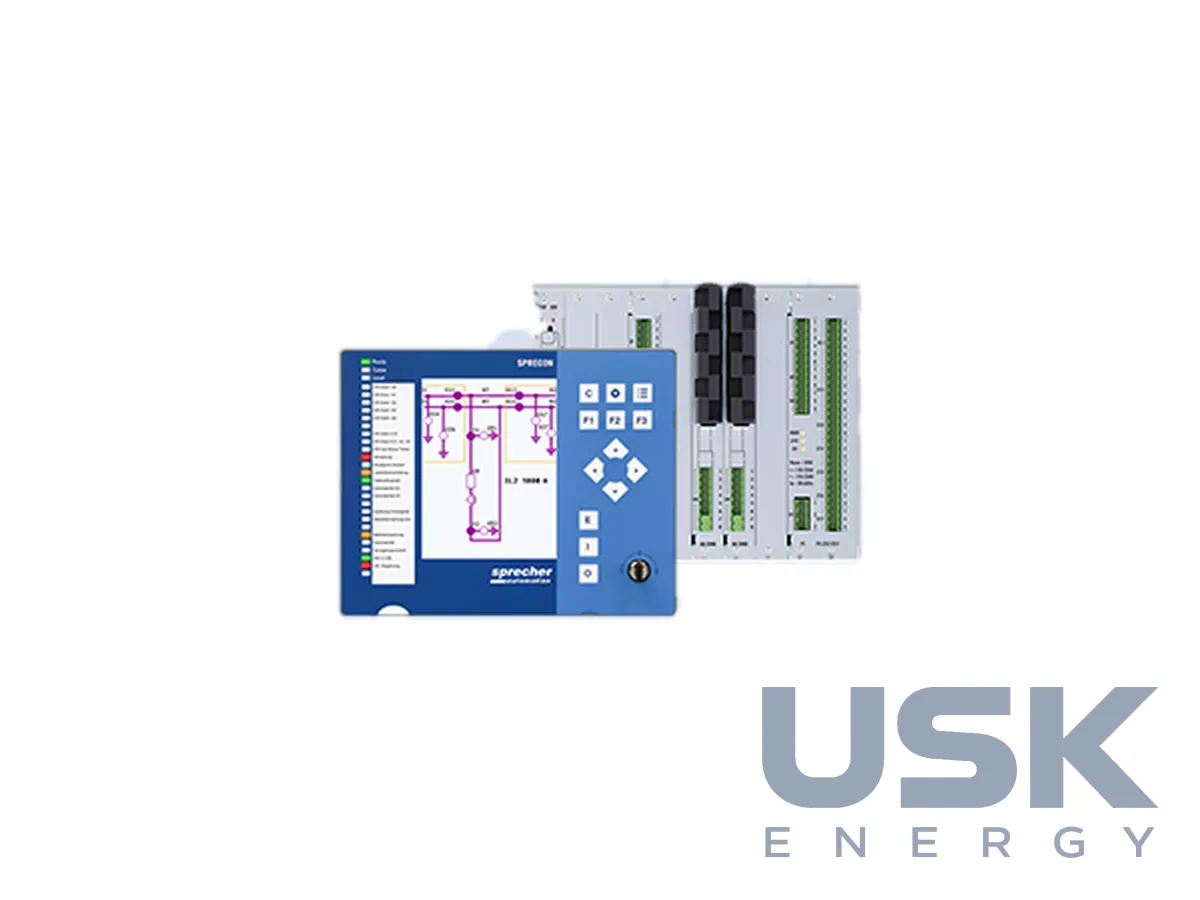

Sprecher Automation SPRECON-E-C-SYNC — пристрій контролю синхронізму та паралельного ввімкнення
SPRECON-E-C-SYNC — пристрій паралельного ввімкнення (контролю синхронізму) Sprecher Automation для зʼєднання двох частин мережі під напругою. Він порівнює дві напруги за різницею фаз, частот і амплітуд і дає дозвіл на ввімкнення вимикача лише за виконання умов синхронізму. Пристрій працює автономно або функцією в контролері приєднання SPRECON-E-C.
- Вимірювання
- дві напруги: різниця фаз, частот і амплітуд
- Режими
- ввімкнення за запитом або безперервний контроль синхронізму; ручне опитування стану (синхронно/несинхронно/без напруги)
- Набори параметрів
- до 6
- Виконання
- автономний мережевий пристрій або функція в польовому пристрої SPRECON-E-C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Типові місця встановлення — шинозʼєднувальні та секційні вимикачі підстанцій, ввімкнення генераторів і мереж ВДЕ на паралельну роботу, відновлення нормальної схеми після роботи ділянки мережі в острівному режимі. Функцію паралельного ввімкнення розташовують централізовано або децентралізовано. Залежно від застосування її активують за потреби, або вона безперервно контролює синхронність.
Команда на вимикач приєднання спершу потрапляє до функції паралельного ввімкнення. Та перевіряє синхронізм і напругу і тільки після цього видає дозвіл на виконання команди. Умова синхронізму вимагає, щоб різниця фаз між напругою відгалуження і напругою збірних шин лежала у визначених межах. Паралельно з контролем синхронізму виконується контроль напруги, а критерії блокування видачі команди можна задати різні. Так розділені частини мережі безпечно зʼєднують після розділення або острівного режиму.
Стан мереж можна опитати й вручну. У цьому режимі пристрій лише показує поточний стан: синхронно, несинхронно або без напруги. Доступно до 6 наборів параметрів, їх перемикають командами або безпосередньо з процесу. Поряд з автономним мережевим виконанням функцію паралельного ввімкнення реалізують у польовому пристрої SPRECON-E-C разом з іншими функціями керування приєднанням.
За технічним документом пристрій має до 20 дискретних входів широкого діапазону на 24–220 В DC і 110–230 В AC 50/60 Гц, до 8 аналогових входів або 4 аналогові виходи 0…±20 мА. Живлення 24–60 В DC або 110–250 В DC і 110–230 В AC 50/60 Гц. Звʼязок іде через 2/3 порти Ethernet 10/100 Мбіт/с (RJ45) або вбудований комутатор для оптичного кільця з 2 оптичними (BFOC) і 1 електричним портом RJ45. Для мереж 16,7 Гц робочий діапазон частоти становить 14,7–18,7 Гц. На лицьовій панелі 25 вільно параметрованих світлодіодів червоного, зеленого та оранжевого кольору.
Пристрій відповідає EN 55022, IEC 60255, IEC 61010, IEC 60870-2, IEC 61000-4 і IEC 61000-6, має маркування CE. Граничний діапазон температур від −25 до +70 °C постачають на запит. У системі керування підстанцією пристрій працює за стандартними протоколами платформи SPRECON-E поряд із контролерами SPRECON-E-C FLG, регуляторами SPRECON-E-C-AVR і покажчиками SPRECON-EDIR.
Технічні характеристики
| Вимірювання | дві напруги: різниця фаз, частот і амплітуд |
|---|---|
| Режими | ввімкнення за запитом або безперервний контроль синхронізму; ручне опитування стану (синхронно/несинхронно/без напруги) |
| Набори параметрів | до 6 |
| Виконання | автономний мережевий пристрій або функція в польовому пристрої SPRECON-E-C |
Запит ціни та строку поставки
Sprecher Automation SPRECON-E-C-SYNC — пристрій контролю синхронізму та паралельного ввімкнення, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які параметри порівнює SPRECON-E-C-SYNC перед ввімкненням?
Пристрій вимірює дві напруги й порівнює різницю фаз, частот і амплітуд. Різниця фаз між напругою відгалуження і напругою збірних шин має лежати у визначених межах.
Скільки наборів параметрів підтримує пристрій?
До 6 наборів параметрів, які перемикають командами або безпосередньо з процесу.
Чи працює пристрій у мережах 16,7 Гц?
Так, для частоти 16,7 Гц робочий діапазон становить 14,7–18,7 Гц. Живлення пристрою 24–60 В DC або 110–250 В DC і 110–230 В AC 50/60 Гц.
