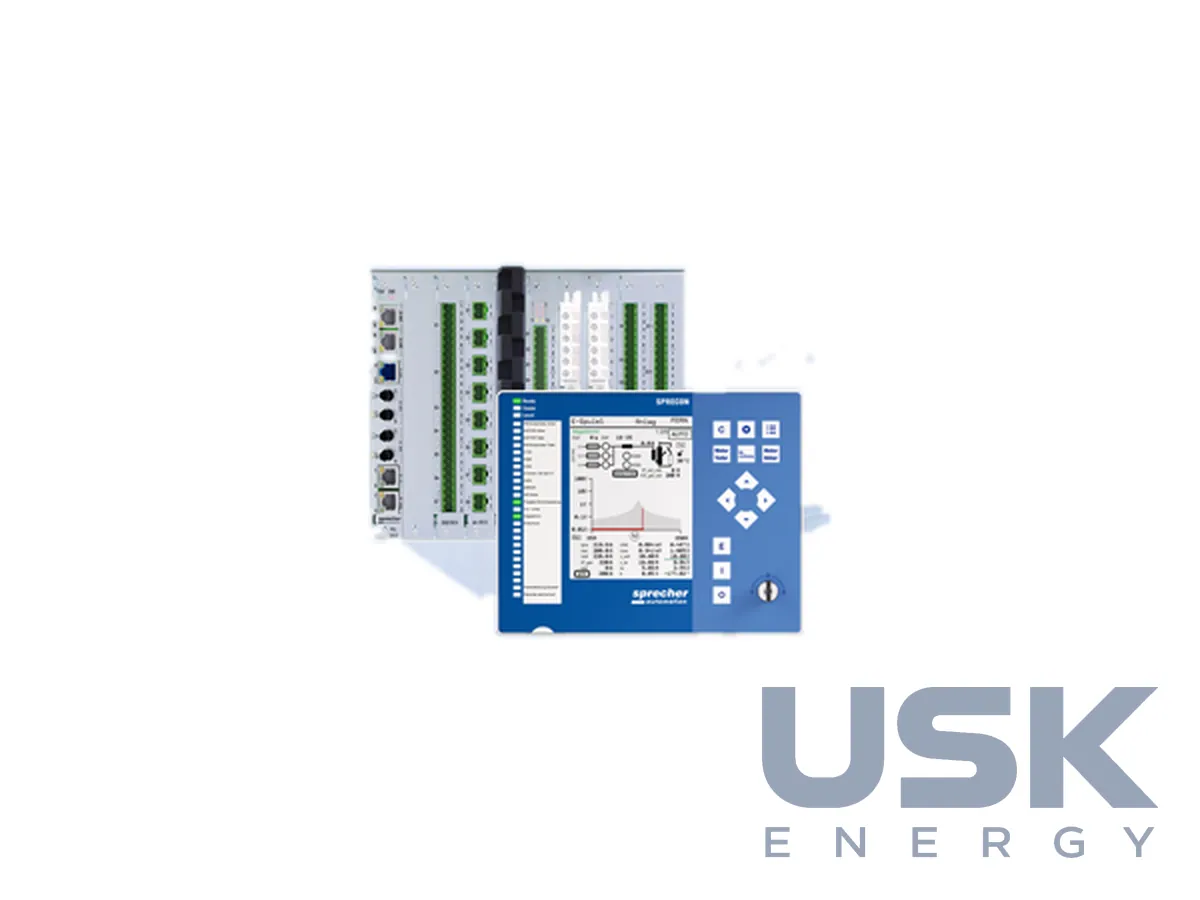

Sprecher Automation SPRECON-E-EREG — регулятор дугогасних реакторів (котушок Петерсена)
SPRECON-E-EREG — регулятор дугогасних реакторів (котушок Петерсена) Sprecher Automation для мереж середньої напруги з компенсованою нейтраллю. Він автоматично налаштовує реактор у непошкодженій мережі, щоб при замиканні на землю зменшити пошкодження в місці замикання. Регулятор ставлять на підстанціях 110/20 кВ і 110/10 кВ, що живлять кабельні та змішані мережі 10–35 кВ.
- Призначення
- автоматичне налаштування дугогасного реактора в компенсованих мережах СН
- Метод
- запатентований метод DiSpi; розрахунок розладу без проходження точки резонансу
- Регулювання
- за розладом і/або максимальною тривалою напругою зміщення
- Функції
- багатоступенева інжекція струму, автоматичний вибір фази, підʼєднання/відʼєднання зовнішнього резистора
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Режим нейтралі належить до головних чинників при проєктуванні розподільних мереж. Найчастіший за статистикою вид пошкодження — однофазне замикання на землю, і гасіння дуги в компенсованій мережі зберігає електропостачання на час такого замикання. Дугогасний реактор налаштовують превентивно, ще в непошкодженій мережі, а не після появи замикання. Ємнісний струм мережі змінюється з кожним оперативним перемиканням, тому налаштування реактора доводиться постійно відстежувати, і регулятор робить це автоматично.
Регулятор зменшує кількість і тривалість процесів регулювання та швидко виявляє розлад після оперативних перемикань. Параметри мережі він визначає навіть у симетричних мережах із дуже малою напругою зміщення нейтралі. Розлад показує, наскільки індуктивний струм реактора відрізняється від ємнісного струму мережі. Регулювання ведеться за розладом і/або за максимальною тривалою напругою зміщення. Запатентований розширений метод DiSpi покращує спрацювання й налаштування, а поточний розлад розраховується без проходження через точку резонансу. У симетричній мережі напруга зміщення мала, тому для визначення параметрів передбачено багатоступеневу інжекцію струму з автоматичним вибором фази та підʼєднання й відʼєднання зовнішнього резистора.
Регулятор входить до платформи SPRECON, і з цього випливає кілька практичних переваг. Концепція безпеки наскрізна й відповідає високим вимогам критичної інфраструктури, з рольовим керуванням доступом RBAC, журналюванням Syslog і цифровими сертифікатами. Аналіз роботи охоплює статистичні метрики й докладні записи у форматі COMTRADE, тож поведінку мережі під час замикання можна розібрати після події.
Регулятор повністю цифрово інтегрується в систему керування підстанцією. З диспетчерської ним керують дистанційно, зокрема вручну переміщують плунжер реактора. Обслуговування виконується через вебінтерфейс, а всі вимірювання гнучко обробляються засобами АСК ТП разом з іншими сигналами підстанції.
Регулятор доповнюють функцією визначення напрямку замикання на землю SPRECON-EDIR і захистами SPRECON-E-P з обробкою переміжних замикань. Так на одній платформі збирається комплекс для компенсованої мережі, від налаштування реактора до пошуку пошкодженого фідера. Опис регулятора виробник публікує окремим документом «E-Spulenregler (SPRECON-E-EREG)». Застосування — підстанції 110/20 кВ і 110/10 кВ з компенсованою нейтраллю, кабельні та змішані мережі 10–35 кВ.
Технічні характеристики
| Призначення | автоматичне налаштування дугогасного реактора в компенсованих мережах СН |
|---|---|
| Метод | запатентований метод DiSpi; розрахунок розладу без проходження точки резонансу |
| Регулювання | за розладом і/або максимальною тривалою напругою зміщення |
| Функції | багатоступенева інжекція струму, автоматичний вибір фази, підʼєднання/відʼєднання зовнішнього резистора |
| Безпека | RBAC, Syslog, цифрові сертифікати |
| Аналіз | статистика, записи COMTRADE |
| Інтеграція | в АСК ТП підстанції, вебінтерфейс, дистанційне керування з диспетчерської |
Запит ціни та строку поставки
Sprecher Automation SPRECON-E-EREG — регулятор дугогасних реакторів (котушок Петерсена), Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9032 89 00 00 |
|---|---|
| HS, 6 знаків | 9032 89 |
| CN (ЄС) | 9032 89 00 |
| HTSUS (США) | 9032 89 60 90 |
| Митний тариф КНР | 9032 89 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких мереж призначений SPRECON-E-EREG?
Для мереж середньої напруги з компенсованою нейтраллю, типово кабельних і змішаних мереж 10–35 кВ від підстанцій 110/20 кВ і 110/10 кВ.
Чи проходить регулятор через точку резонансу при налаштуванні?
Ні, запатентований метод DiSpi розраховує поточний розлад без проходження через точку резонансу. Регулювання ведеться за розладом і/або за максимальною тривалою напругою зміщення.
Як регулятор інтегрується в систему керування підстанцією?
Повністю цифрово, з дистанційним керуванням із диспетчерської, вебінтерфейсом і записами у форматі COMTRADE. Доступ захищено через RBAC, Syslog і цифрові сертифікати.
