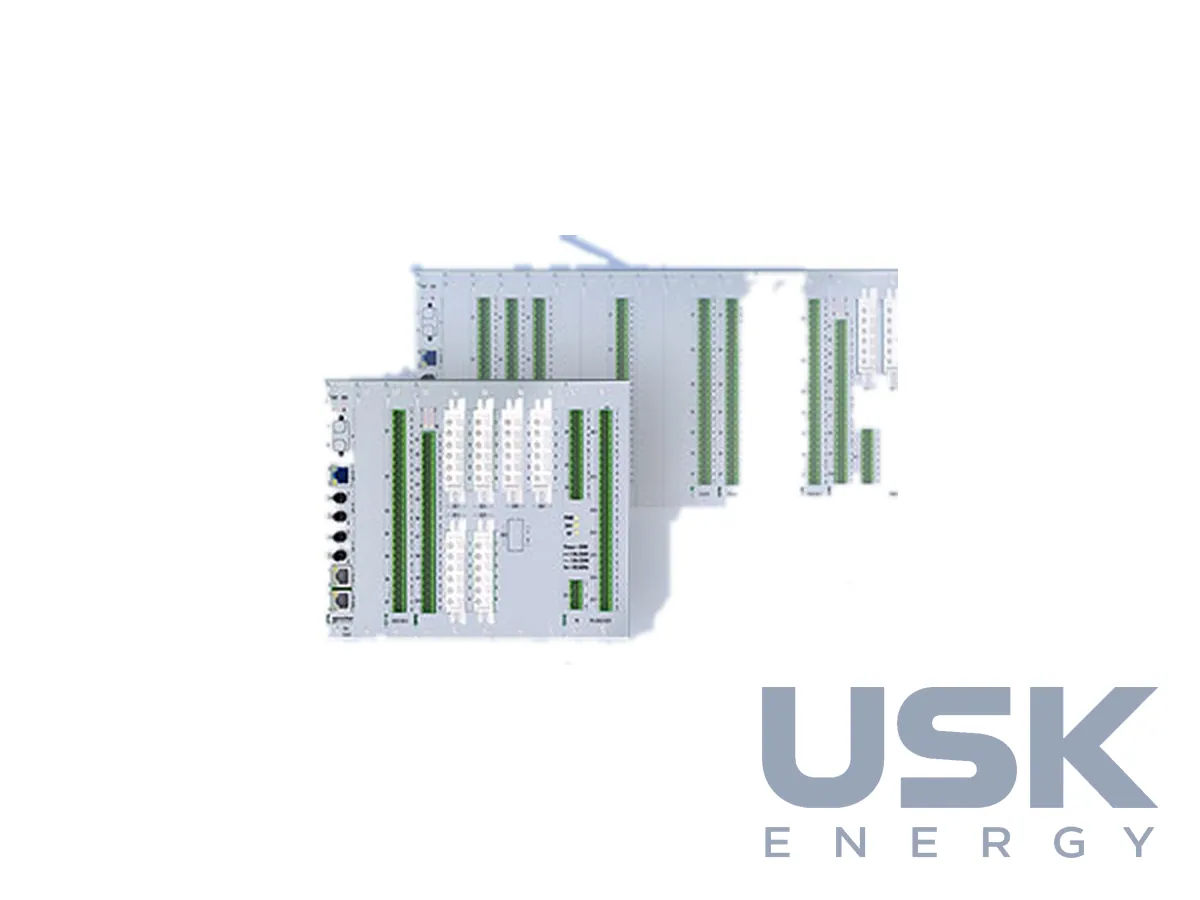

Sprecher Automation SPRECON-E-P D..6-2 — комбіновані пристрої захисту та керування, станційні контролери
SPRECON-E-P D..6-2 — серія комбінованих пристроїв захисту та керування Sprecher Automation для розподільних пристроїв і електростанцій. Пристрої захищають електрообладнання й водночас керують і контролюють енергоустановку, тобто закривають увесь комплекс вторинних систем приєднання. Серія лежить в основі сімейства захистів SPRECON-E-P і працює також станційним контролером.
- Призначення
- розподільні пристрої та електростанції; одиночне або резервоване виконання
- Функції
- підʼєднання польових пристроїв, загальнопідстанційна автоматика, оперативні блокування, конвертер протоколів, COM-сервер
- ПЛК
- з кольоровим дисплеєм SPRECON-E CP-2131 або станційним дисплеєм CP-2500
- Сервіс
- резервна копія на SD-картці, вебсервер (оновлення ПЗ і параметрів), віддалене обслуговування
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Захисна й керувальна частини в пристроях серії послідовно розділені. Разом із перевіреними алгоритмами цифрової обробки сигналів це виключає взаємний вплив функціональних частин усередині пристрою, і кожна з них виконує свої завдання практично незалежно. Мікропрограми захисту та керування оновлюють окремо. Розділення поширюється також на моделі даних, параметрування й паролі, тому оновлення параметрів або прошивки частини керування не потребує повторної перевірки захисту та вимкнення приєднання. Саме на цьому розділенні виробник будує безпеку й готовність серії.
Пристрої застосовують у розподільних пристроях і на електростанціях в одиночному або резервованому виконанні. У ролі станційного контролера пристрій підʼєднує децентралізовані польові пристрої керування та захисту, виконує загальнопідстанційні функції автоматизації, формує модель напруги й тримає інтерфейс із вищим диспетчерським пунктом. Він також веде звʼязок і сервісне зʼєднання зі сторонніми пристроями як COM-сервер, координує оперативні блокування (захист від помилкових перемикань) і блокування «1 з n», перетворює різні протоколи.
Програми ПЛК виконуються з кольоровим дисплеєм SPRECON-E CP-2131 або зі станційним дисплеєм SPRECON-E CP-2500. Типові задачі для них — автоматичні перемикання, послідовне керування та блокування. Пристрої ведуть списки подій і тривог, роблять резервну копію на SD-картку. Через вебсервер оновлюють мікропрограму й параметри, підтримуються віддалене обслуговування та сервіс, ІТ-безпека комплексна. Частину керування конфігурують у SPRECON-E Designer із вбудованим DISPLAY EDITOR. Ті самі дисплеї CP-2131 і CP-2500 застосовують і з контролерами приєднання SPRECON-E-C.
Серія D..6-2 є базою для всього сімейства SPRECON-E-P. На ній побудовано комбіновані виконання максимального струмового захисту DS..6-2, дистанційного захисту DD..6-2, диференційного захисту ліній DL..6-2 і трансформаторів DQ..6-2. Сюди ж належить функція покажчика напрямку замикання SPRECON-EDIR. Тож на одній підстанції захисти різних типів мають спільну апаратну й програмну базу, однакові дисплеї та однаковий сервіс.
Конструкція модульна, виробник описує її як технічно відпрацьовану й комерційно оптимізовану. Для приєднання це один пристрій замість окремих терміналу захисту й контролера керування. Застосування — підстанції 10–110 кВ розподільних і магістральних мереж, електростанції, промислові розподільні пристрої, цифрові підстанції.
Технічні характеристики
| Призначення | розподільні пристрої та електростанції; одиночне або резервоване виконання |
|---|---|
| Функції | підʼєднання польових пристроїв, загальнопідстанційна автоматика, оперативні блокування, конвертер протоколів, COM-сервер |
| ПЛК | з кольоровим дисплеєм SPRECON-E CP-2131 або станційним дисплеєм CP-2500 |
| Сервіс | резервна копія на SD-картці, вебсервер (оновлення ПЗ і параметрів), віддалене обслуговування |
| Безпека | комплексна ІТ-безпека, окремі мікропрограми захисту та керування |
Запит ціни та строку поставки
Sprecher Automation SPRECON-E-P D..6-2 — комбіновані пристрої захисту та керування, станційні контролери, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи може пристрій D..6-2 працювати станційним контролером?
Так, він підʼєднує децентралізовані польові пристрої, виконує загальнопідстанційну автоматику, координує блокування «1 з n» і тримає інтерфейс із вищим диспетчерським пунктом. Можливе одиночне або резервоване виконання.
Для яких обʼєктів призначена серія?
Для підстанцій 10–110 кВ розподільних і магістральних мереж, електростанцій, промислових розподільних пристроїв і цифрових підстанцій.
Які типи захисту побудовано на базі серії D..6-2?
Максимальний струмовий DS..6-2, дистанційний DD..6-2, диференційний захист ліній DL..6-2 і трансформаторів DQ..6-2. На тій самій базі працює функція покажчика замикань SPRECON-EDIR.
