Sprecher Automation SPREPOWER MV-M7 — КРУ тягового електропостачання 16,7 Гц, 17,5 кВ
SPREPOWER MV-M7 — комплектний розподільний пристрій Sprecher Automation на 17,5 кВ для тягового електропостачання залізниць змінного струму 16,7 Гц. Його ставлять на тягових підстанціях, постах секціонування та в розподільних пристроях живлення контактної мережі системи 15 кВ 16,7 Гц. Номінальний струм збірних шин до 2552 А, струм короткочасної стійкості 40 кА.
- Напруга
- 17,5 кВ, 16,7 Гц
- Струм шин / відхідних
- до 2552 А / до 2419 А
- Струм стійкості
- 40 кА, ударний 100 кА
- Випробувальні напруги
- 50 кВ (пром. частота), 125 кВ (імпульс)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

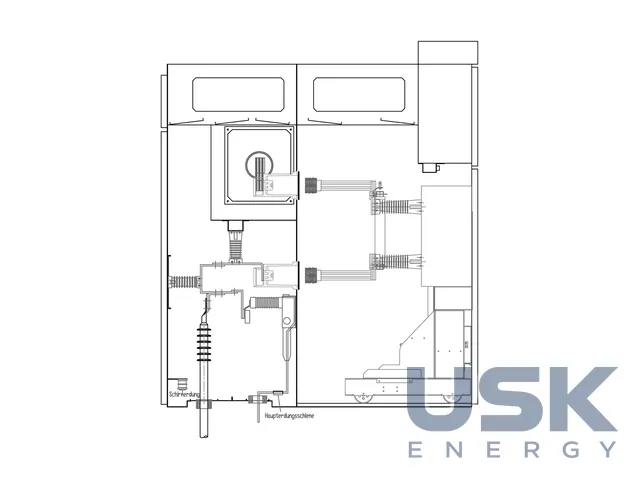

Залізниці із системою 15 кВ 16,7 Гц мають окрему тягову мережу зі зниженою частотою, і розподільні пристрої для неї проєктують саме під цю частоту. MV-M7 розраховано на номінальну напругу 17,5 кВ. Комутаційні апарати встановлено на висувних елементах, тож апарат викочують для огляду чи заміни, не розбираючи комірку. Кожне приєднання має вбудований випробувальний пристрій (Abzweiggebundene Prüfeinrichtung, AGP) для випробувань саме цього приєднання.
Стійкість до внутрішньої дуги підтверджено кваліфікацією IAC AFLR 40 кА/0,5 с, тобто для доступу з фронту, боків і тилу. Категорія експлуатаційної готовності LSC 2B із класом перегородок PM дає доступ до відсіку комутаційного апарата, коли збірні шини, кабелі цього приєднання та сусідні приєднання лишаються під напругою. Перегородки між відсіками металеві.

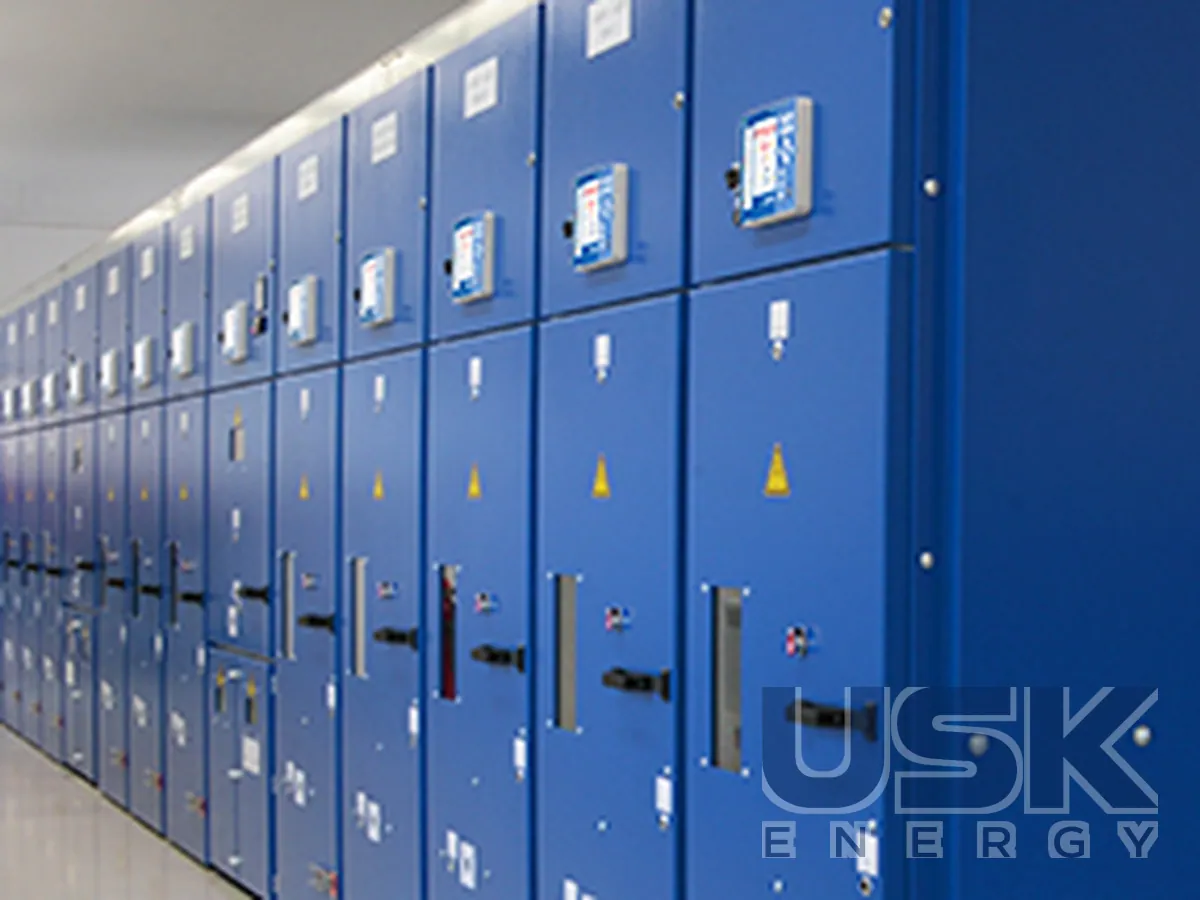

Номінальний струм збірних шин до 2552 А, відхідних приєднань до 2419 А. Струм короткочасної стійкості становить 40 кА, ударний струм 100 кА. Ізоляцію випробовують напругою промислової частоти 50 кВ та імпульсною напругою 125 кВ. Габарити комірки такі: висота 2250 мм, ширина 800 або 1000 мм, глибина 2000 мм. Висота й глибина в обох ширинах однакові, тож ряд комірок має рівний фронт.
КРУ комплектують пристроями максимального струмового захисту тягових мереж SPRECON-E-P RS..6, які працюють на частотах 16,7, 25 і 50 Гц, і засобами керування та телемеханіки SPRECON-E. Захисти RS..6 селективно захищають фідери контактної мережі з одно- та двобічним живленням і резервують тягові трансформатори. Первинну та вторинну частини комірки в такому разі постачає один виробник, і узгоджувати інтерфейси між різними постачальниками не доводиться. Sprecher Automation постачає системи тягового електропостачання комплексно, з проєктуванням, монтажем, випробуваннями та введенням в експлуатацію.
Застосування — тягові підстанції та пости секціонування залізниць із системою 15 кВ 16,7 Гц, розподільні пристрої живлення фідерів контактної мережі, тягові трансформатори та лінії. Виробник описує MV-M7 у матеріалах «Sprecher Cubicles» і «Mittelspannungsschaltanlagen (SPREPOWER MV)». Для фідерів контактної мережі висувне виконання апаратів скорочує перерву в живленні під час обслуговування вимикача.
Технічні характеристики
| Напруга | 17,5 кВ, 16,7 Гц |
|---|---|
| Струм шин / відхідних | до 2552 А / до 2419 А |
| Струм стійкості | 40 кА, ударний 100 кА |
| Випробувальні напруги | 50 кВ (пром. частота), 125 кВ (імпульс) |
| Внутрішня дуга | IAC AFLR 40 кА/0,5 с |
| Готовність | LSC 2B / PM |
| Особливості | висувні апарати, вбудований випробувальний пристрій приєднання (AGP) |
| Розміри | 2250 × 800/1000 × 2000 мм |
Запит ціни та строку поставки
Sprecher Automation SPREPOWER MV-M7 — КРУ тягового електропостачання 16,7 Гц, 17,5 кВ, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та частоту розраховано SPREPOWER MV-M7?
На номінальну напругу 17,5 кВ і частоту 16,7 Гц, для залізниць із системою 15 кВ 16,7 Гц.
Яка стійкість КРУ до внутрішньої дуги та струмів КЗ?
КРУ має кваліфікацію IAC AFLR 40 кА/0,5 с. Струм короткочасної стійкості 40 кА, ударний 100 кА.
Які габарити комірки?
Висота 2250 мм, ширина 800 або 1000 мм, глибина 2000 мм. Номінальний струм збірних шин до 2552 А, відхідних приєднань до 2419 А.
