Sprecher Automation SPREPOWER MV-M6-G, M12, M17 — генераторні КРУ до 17,5 кВ, до 7000 А

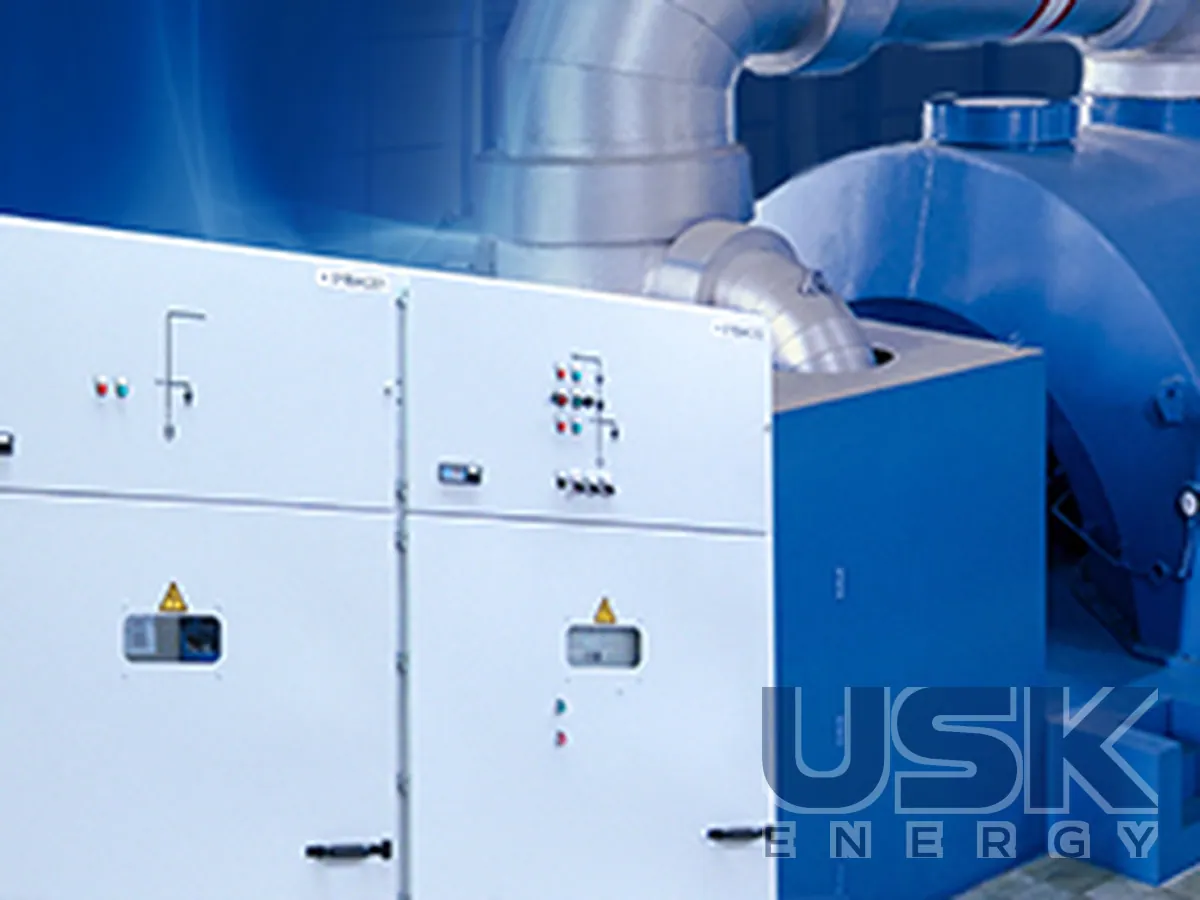

SPREPOWER MV-M6-G, MV-M12 і MV-M17 — генераторні КРУ Sprecher Automation на 12, 15 і 17,5 кВ для приєднань генераторів електростанцій. Серії розраховано на великі робочі струми та струми КЗ, від 5100 до 7000 А і до 72 кА. Усі мають категорію експлуатаційної готовності LSC 2B і типовипробуваний канал скидання тиску.
- M6-G
- 12/15/17,5 кВ, 5200 А, 72 кА (ударний 193 кА), висувні, IAC AFLR до 72 кА/0,1 с або 63 кА/0,5 с
- M12
- 12/15/17,5 кВ, 7000 А, 63 кА (ударний 160 кА), на візках, IAC AFLR до 63 кА/0,3 с
- M17
- 12/15/17,5 кВ, 5100 А, 72 кА (ударний 197 кА), візки з моторним приводом
- Експлуатаційна готовність
- LSC 2B
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
MV-M6-G — компактне КРУ з повітряною ізоляцією та висувними апаратами для високих струмів. Струм збірних шин і відхідних приєднань 5200 А, струм термічної стійкості 72 кА, ударний струм 193 кА. Випробувальна напруга промислової частоти 28/36/38 кВ, імпульсна 75/95/95 кВ для 12/15/17,5 кВ відповідно. Стійкість до внутрішньої дуги IAC AFLR до 72 кА/0,1 с або 63 кА/0,5 с. Висота комірки 2400–2550 мм, ширина 800–1000 мм (для 15 і 17,5 кВ лише 1000 мм), глибина 1600 мм.
MV-M12 має апарати на висувних візках і найбільший у лінійці струм шин і приєднань, до 7000 А. Струм стійкості 63 кА, ударний 160 кА, IAC AFLR до 63 кА/0,3 с. Розміри комірки 3000×1500×2200 мм, випробувальні напруги ті самі, що й у MV-M6-G. Таку серію вибирають для генераторів, струм яких не вкладається в межі компактних комірок.
MV-M17 будують на візках із моторним приводом. Серія компактна при високих струмах і має добрий доступ до всіх компонентів. Струм 5100 А, 72 кА, ударний струм 197 кА. Для 17,5 кВ випробувальна напруга промислової частоти до 50 кВ, імпульсна до 110 кВ. IAC AFLR до 72 кА/0,1 с або 63 кА/0,5 с, розміри 2900×1200×2300 мм. Моторний привод візка переміщує апарат без ручної роботи біля комірки. При ширині 1200 мм комірка MV-M17 вужча за MV-M12 з її 1500 мм.
Генераторні КРУ комплектують захистами та автоматикою SPRECON, зокрема захистами генераторів, пристроєм синхронізації SPRECON-E-C-SYNC і регуляторами. Пристрій синхронізації перед ввімкненням генераторного вимикача порівнює різницю фаз, частот і амплітуд напруг генератора та мережі. Захисти, синхронізація й регулятори належать до однієї платформи SPRECON, тож інжиніринг і сервіс вторинної частини однакові. Постачання включає проєктування, монтаж і введення в експлуатацію. Застосування — генераторні розподільні пристрої ГЕС, ТЕС і промислових електростанцій, власні потреби електростанцій, вводи потужних генераторів у мережу 6–15 кВ.
Технічні характеристики
| M6-G | 12/15/17,5 кВ, 5200 А, 72 кА (ударний 193 кА), висувні, IAC AFLR до 72 кА/0,1 с або 63 кА/0,5 с |
|---|---|
| M12 | 12/15/17,5 кВ, 7000 А, 63 кА (ударний 160 кА), на візках, IAC AFLR до 63 кА/0,3 с |
| M17 | 12/15/17,5 кВ, 5100 А, 72 кА (ударний 197 кА), візки з моторним приводом |
| Експлуатаційна готовність | LSC 2B |
| Випробувальні напруги | 28–50 кВ (50 Гц), 75–110 кВ (імпульс) |
Запит ціни та строку поставки
Sprecher Automation SPREPOWER MV-M6-G, M12, M17 — генераторні КРУ до 17,5 кВ, до 7000 А, Sprecher Automation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка серія розрахована на струм 7000 А?
MV-M12 з апаратами на висувних візках, струм шин і приєднань до 7000 А, струм стійкості 63 кА, ударний 160 кА.
Яка стійкість генераторних КРУ до внутрішньої дуги?
MV-M6-G і MV-M17 мають IAC AFLR до 72 кА/0,1 с або 63 кА/0,5 с, MV-M12 до 63 кА/0,3 с.
На які напруги випускають генераторні КРУ SPREPOWER?
Усі три серії випускають на 12, 15 і 17,5 кВ. Їх застосовують для вводів генераторів у мережу 6–15 кВ і для власних потреб електростанцій.
