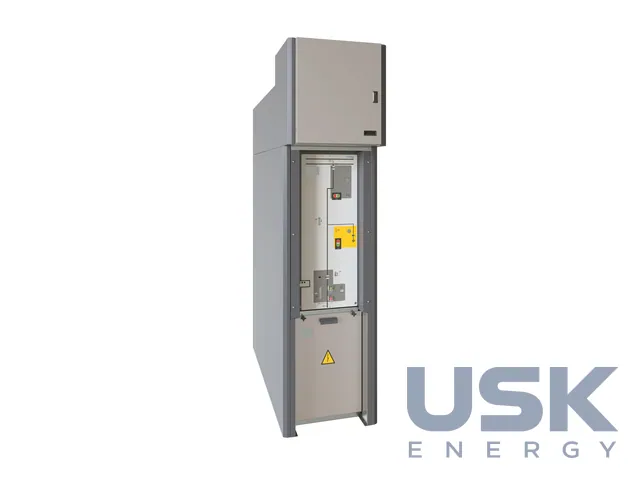

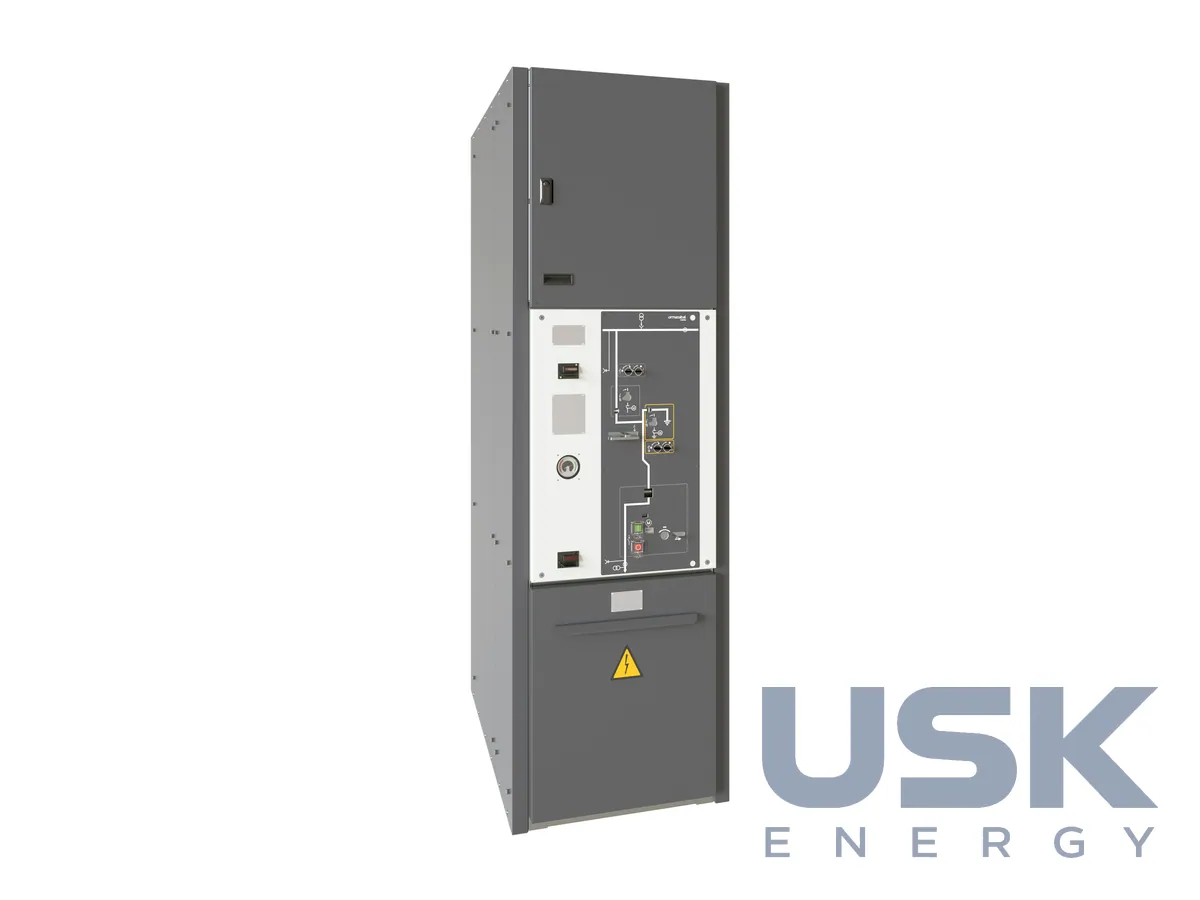

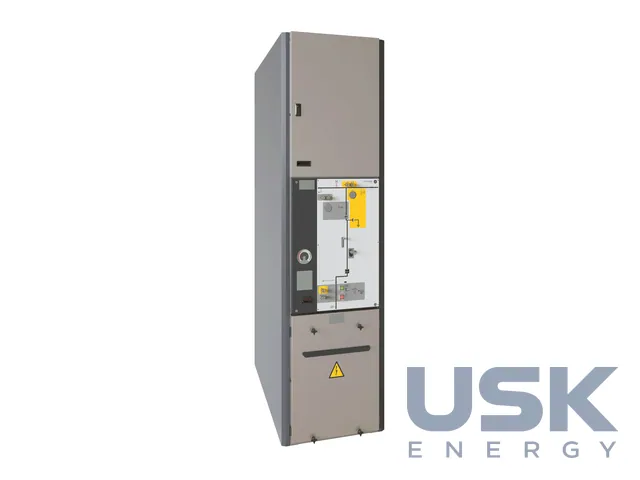

Ormazabal sbp.zero24 — безфторне КРУ з однією системою шин до 24 кВ / 1600 А

Опис

Ormazabal sbp.zero24 продовжує лінійку КРУ первинного розподілу компанії, але замість елегазу в ньому використовується газ без фтору. Пристрій призначений для підстанцій первинного розподілу мереж СН на 24 кВ, де відхідні лінії, вводи трансформаторів і секціонування потребують вимикачів на великі струми. Ormazabal понад 30 років випускає модульні КРУ вторинного розподілу з елегазовою ізоляцією, і під час розроблення sbp.zero24 зберегла перевірену в цих серіях технологію комутації та вимкнення. Це знижує невизначеність під час переходу на нову ізоляцію. Пристрій працює з однією системою шин і складається з окремих функціональних комірок.

Ізолювальним середовищем слугує технологічне повітря з GWP < 1 під тиском 1,9 бар абс., тому в установці немає парникових фторованих газів. Тиск заповнення контролюється, для цього передбачено сигнал контролю. Комутація вакуумна. Комірка вимикача містить вакуумний вимикач і два трипозиційні роз'єднувачі, увімкнені послідовно з ним, один з боку шин, інший з боку відхідної лінії. Така схема дає видимий розрив і заземлення з обох боків вимикача. Привід комплектується мотором, котушкою вимкнення та другою котушкою вимкнення, котушкою ввімкнення, котушкою мінімальної напруги та кнопкою блокування керування. До комірки під'єднують до 3 кабелів на фазу, струм вимірюють тороїдальними трансформаторами струму, напругу датчиками напруги.

Номінальний струм збірних шин сягає 1600 А, струм КЗ становить 25 кА, нормована тривалість протікання струму tk від 1 до 3 с. Локалізація дуги відповідає класу IAC AFL(R) 25 кА / 1 с за IEC 62271-200. Виконання за стандартами IEC, зокрема за стандартом на металеві КРУ змінного струму на напругу понад 1 кВ і до 52 кВ включно. Умови експлуатації відповідають нормальним умовам IEC 62271-1, а саме температура повітря від −5 до +40 °C (на запит від −25 °C), середня за 24 години не вище +35 °C, середня відносна вологість нижче 95%, висота встановлення до 1000 м, забруднення повітря незначне.

Габарити sbp.zero24 близькі до елегазових КРУ, і пристрій повністю сумісний із cpg.0 lite. Це дає змогу ставити його в тісні приміщення та оновлювати діючі елегазові підстанції без перебудови будівлі й кабельних каналів, зберігаючи колишні місця під комірки. Для мережевих компаній, які планують відмову від елегазу, такий перехід відбувається без зміни проєктних рішень щодо розміщення.

КРУ від початку цифрове. У комірки вбудовано блоки керування та автоматизації, які підтримують керування мережею та активами, телекерування та збирання даних про стан обладнання. Під час замовлення вказують схему головних кіл, кількість і тип комірок, номінальні струми приєднань, склад приводу, вимоги до вимірювань і протоколів зв'язку, а також умови приміщення.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
