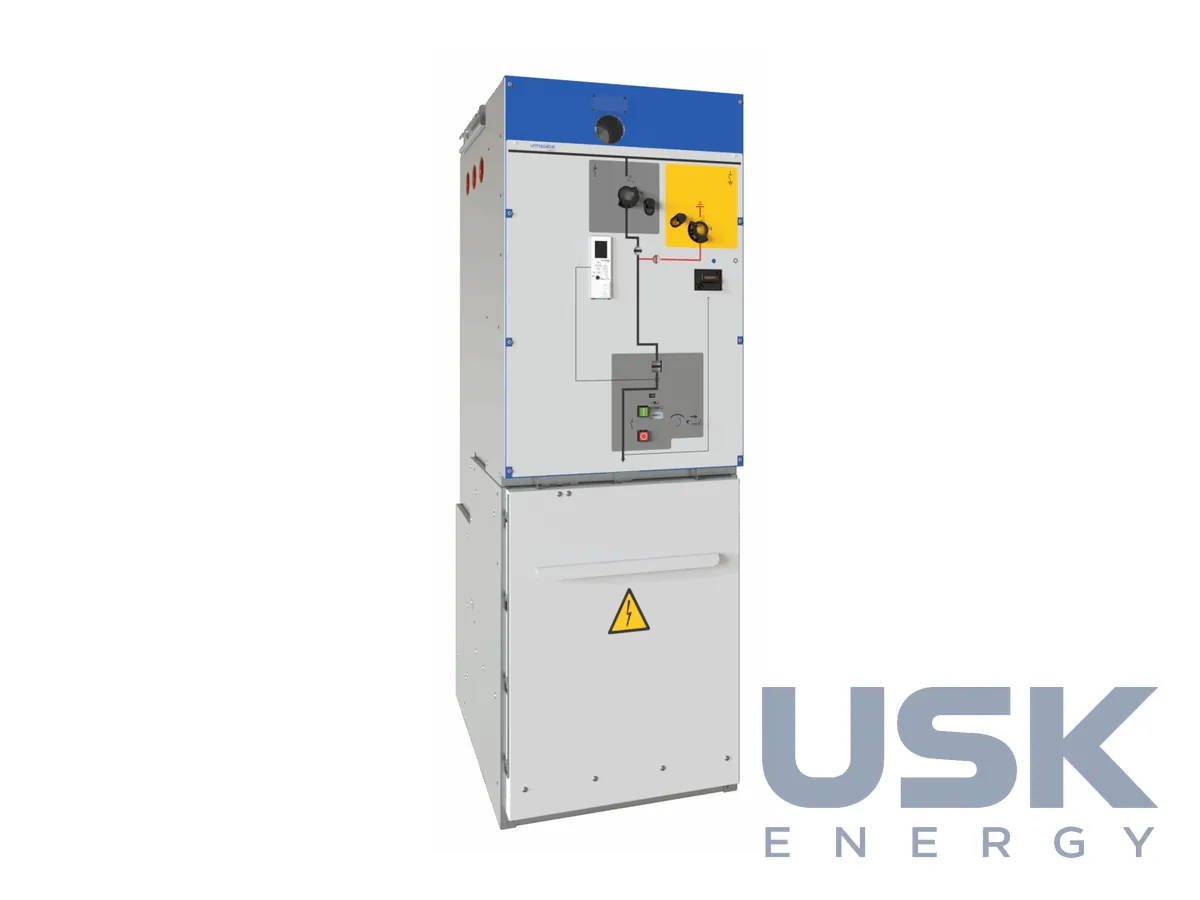

Ormazabal cgm.3 — компактне КРУ з газовою ізоляцією до 40,5 кВ

Опис

Ormazabal cgm.3 розраховане на мережі середньої напруги 33–35 кВ, де розподіл будується на кабельних кільцях, трансформаторних підстанціях і розподільчих пунктах. Такі мережі трапляються в різних країнах, зокрема на об'єктах сонячної та вітрової генерації, де збірні кільця виконані на цьому класі. Комірки випускають на номінальну напругу до 38 кВ за IEEE і 40,5 кВ за IEC, номінальний струм до 630 А. Серія включає як модульні комірки, так і компактні блоки з набором функцій, які проєктували за основними міжнародними стандартами.

Комірки модульні, їх збирають у лінійку під схему підстанції чи розподільчого пункту. Кожна комірка має герметичний газовий бак з нержавної сталі, запаяний на весь строк служби, і під час експлуатації дозаправлення газом не потрібне. За бажанням комірки роблять розширюваними з обох боків, а з'єднувальний комплект ormalink дає змогу просто пристикувати нову комірку до наявної, щоб наростити підстанцію в міру розвитку мережі. До набору функцій входять вимикачі навантаження для кабельних ліній, комірки з вимикачем навантаження та запобіжниками за IEC 62271-105, комірки з вакуумним вимикачем і вимірювальні комірки. Вакуумний вимикач має налаштовуваний цикл АПВ і механічну зносостійкість класів M1/M2 за IEC 62271-100. Тримачі запобіжників розраховані на класи 36 кВ, 38–38,5 кВ і 40,5 кВ.

Струм КЗ до 25 кА витримується впродовж 1–3 с, локалізація дуги за класом IAC AFL(R) до 25 кА / 1 с. У каталозі наведено й інші ступені, а саме струм термічної стійкості 16 і 20 кА, класи внутрішньої дуги AF/AFL на 16, 20 і 25 кА впродовж 1 с і стійкість бака до внутрішньої дуги 16 і 20 кА впродовж 0,5 с. Конкретний ступінь залежить від функції комірки та обраної опції. Оперативне живлення обирають із 24/48/110/125 В постійного струму або 110/220 В змінного, допоміжні контакти доступні в кількох комбінаціях замикальних і розмикальних.

Як опції доступні зовнішнє виконання та HCR. Зовнішні комірки cgm.3 розраховані на встановлення поза приміщеннями в нормальних зовнішніх умовах IEC 62271-1 або ISO 12944-2, з урахуванням забруднення, конденсації та сонячного випромінювання, а за солоністю вони відповідають «рівню 6» за IEC 60068-2-52. Виконання HCR з підвищеною корозійною стійкістю потрібне в прибережних районах і на промислових майданчиках з агресивною атмосферою.

КРУ виконане за стандартами IEC, IEEE, ENA та GB, тому підходить для мереж з різними національними вимогами. Ormazabal постачає комірки cgm.3 разом з обладнанням ekorsys для захисту, керування, автоматизації та вимірювання, тож замовник отримує розподільчу установку, готову до включення в систему телемеханіки. Під час замовлення визначають стандарт, за яким виконується комірка, схему, набір функцій, струм КЗ і клас внутрішньої дуги, виконання за місцем встановлення та склад вторинних кіл.
