Ormazabal cgm.zero24 — безфторне компактне КРУ до 24 кВ / 630 А

Опис

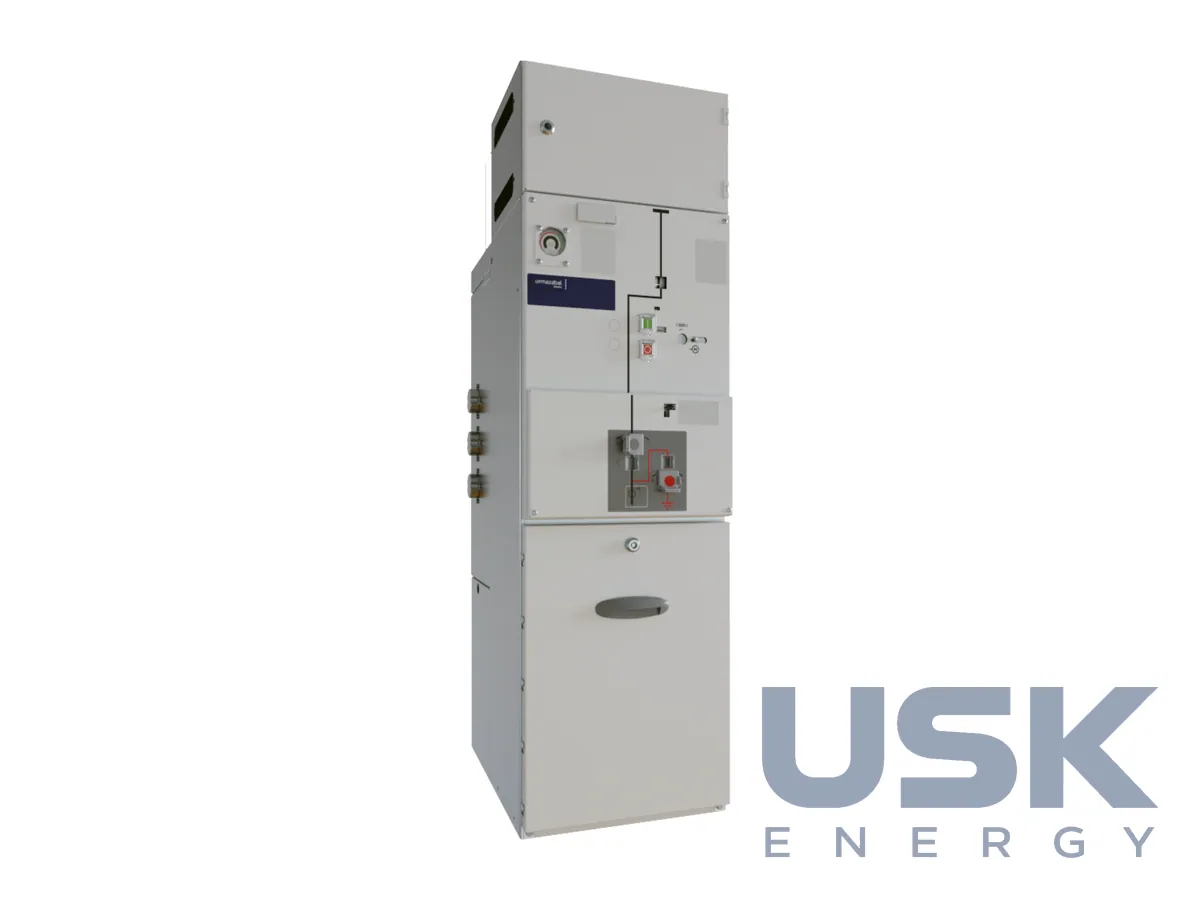

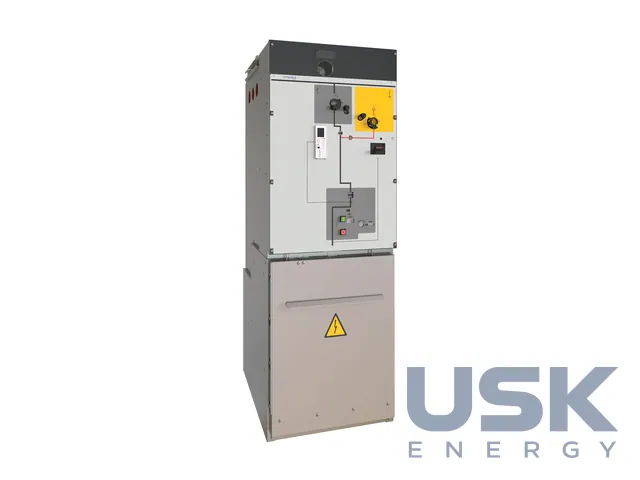

Ormazabal cgm.zero24 розраховане на трансформаторні підстанції та розподільчі пункти мереж 24 кВ, де зараз зазвичай стоять елегазові моноблоки та модульні комірки. Понад 30 років тому Ormazabal однією з перших почала випускати модульні КРУ вторинного розподілу з бічним розширенням і повною елегазовою ізоляцією. У cgm.zero24 компанія зберегла перевірену в елегазових серіях технологію комутації та вимкнення, а змінила лише ізолювальне середовище. Такий підхід спирається на багаторічний досвід експлуатації в різних умовах і знижує невизначеність для мережевих компаній, що переходять на обладнання без фторованих газів.

Ізолювальним середовищем слугує технологічне повітря з GWP = 1 під тиском до 1,5 бар абс., елегазу в установці немає. За даними виробника, тиск заповнення той самий, що й у нинішніх елегазових серіях, тому корпус і ущільнення працюють у звичному режимі. Габарити нових комірок близькі до елегазових, і їх можна ставити в тісні приміщення наявних підстанцій без перебудови. Конструкція модульна, комірки набирають під схему конкретної підстанції. До лінійки входять вимикачі навантаження для кабельних ліній, комірки з вимикачем навантаження та запобіжниками для захисту трансформатора й комірки з вакуумним вимикачем.

Номінальний струм до 630 А, струм КЗ 20 кА. Локалізація дуги відповідає класу IAC AFL(R) 20 кА / 1 с за IEC 62271-200. Виконання за стандартом IEC, зокрема за нормами на металеві КРУ та вимикачі навантаження на напругу понад 1 кВ і до 52 кВ включно. Комбінацію вимикача навантаження із запобіжниками виконують за IEC 62271-105 у варіанті «асоційована» або «комбінована». Для запобіжників 6/12 кВ передбачено візок під довжину 292 мм, для запобіжників 10/24 кВ під довжину 442 мм. Рекомендовано струмообмежувальні запобіжники SIBA із середнім бойком за IEC 60282-1, збірку перевірено на нагрівання в нормальних умовах IEC 62271-1. Вакуумний вимикач виконує швидке АПВ і комплектується котушкою вимкнення, другою котушкою вимкнення та котушкою ввімкнення.

Комірки розраховані на нормальні умови експлуатації за IEC 62271-1, виконання до −30 °C і встановлення на висоті до 2000 м можливі на запит. Оперативне живлення приводу обирають з ряду 24/48/60/110/125/220 В постійного струму або 110/230 В змінного. На лицьовій панелі розміщено мнемосхему та покажчик положення приводу, а у верхній частині відсіку за бажанням додають шафу керування для додаткових інтелектуальних електронних пристроїв.

КРУ від початку цифрове. У комірки вбудовують датчики струму та напруги, блоки керування й автоматизації, а також систему контролю стану для керування активами, яка стежить за тиском, температурою та іншими параметрами. Для мережевої компанії це означає, що підстанцію можна відразу включити в систему телемеханіки та перевести обслуговування на контроль за станом. Під час замовлення вказують схему підстанції, набір функціональних комірок, параметри трансформатора та запобіжників, напругу оперативного живлення та вимоги до автоматизації.
