Ormazabal cgmcosmos — компактне модульне КРУ з газовою ізоляцією до 24/27 кВ

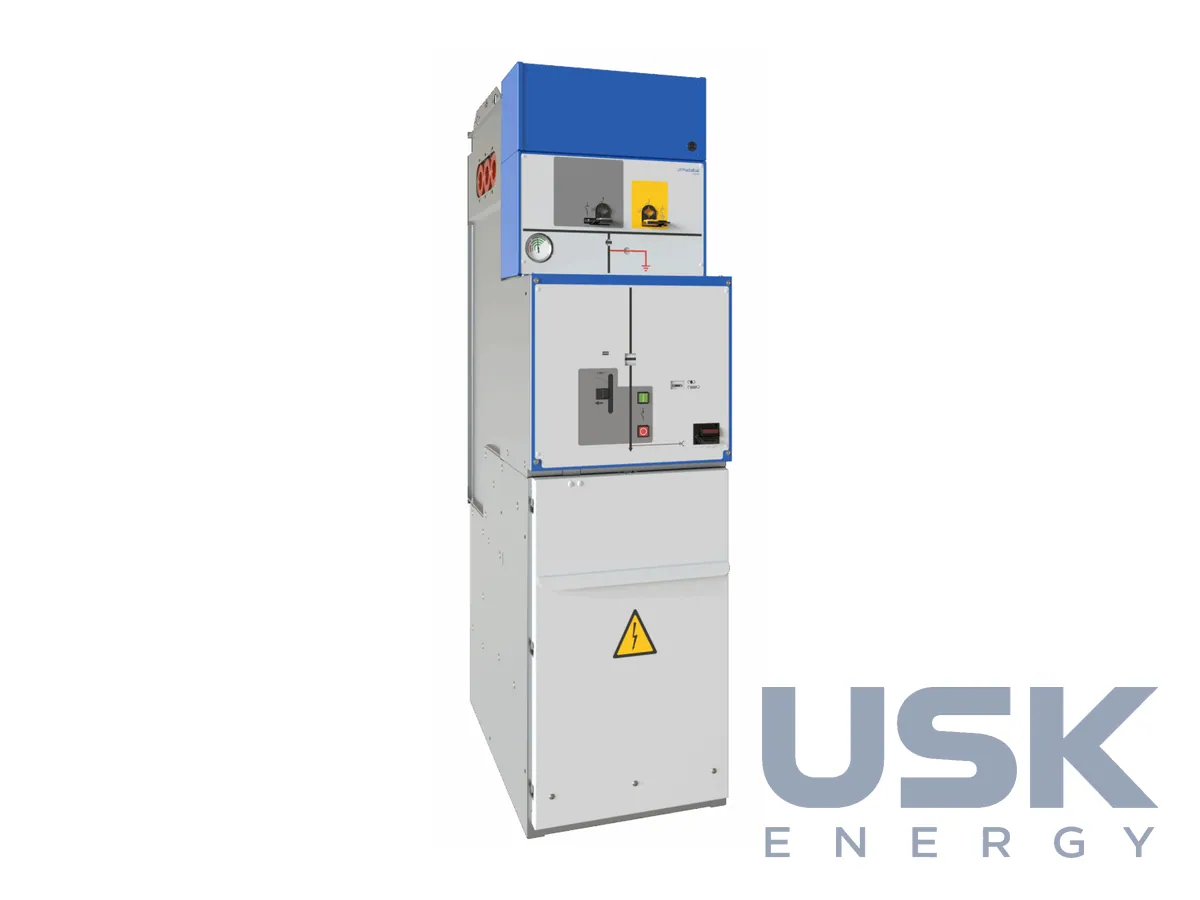

Ormazabal cgmcosmos належить до модульних компактних комірок вторинного розподілу з повною газовою ізоляцією на напругу до 24 кВ за IEC і 27 кВ за IEEE. Струм до 630 А, струм КЗ до 25 кА, частота 50/60 Гц. Ставиться в трансформаторних підстанціях і розподільчих пунктах.
- Напруга
- до 24 кВ (IEC) / 27 кВ (IEEE)
- Струм
- до 630 А
- Частота
- 50/60 Гц
- Струм КЗ
- до 25 кА (1–3 с)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ormazabal cgmcosmos належить до масових серій компанії для міських і сільських розподільчих мереж 20 кВ і близьких класів. Комірки ставлять у комплектні та вбудовані трансформаторні підстанції, розподільчі пункти й на приєднання споживачів, де потрібно комутувати кабельні лінії, захищати трансформатори та вести облік. Серія охоплює як модульні комірки, так і компактні блоки з набором функцій, розроблені за основними міжнародними стандартами. Окрім базових класів, на запит доступне виконання на номінальну напругу 7,2 кВ.
Модульна конструкція дає змогу набирати лінійку під потрібну схему. В основі кожної комірки лежить герметичний газовий бак з нержавної сталі, запаяний на весь строк служби. Усередині бака розміщено вимикач навантаження або вакуумний вимикач і заземлювач, ззовні доступні приводи, кабельний відсік і низьковольтний відсік. Комірки за бажанням роблять розширюваними з обох боків, і з'єднувальна система ormalink дає просте стикування комірок під час розширення підстанції. Для захисту трансформатора застосовують комбінацію вимикача навантаження із запобіжниками за IEC 62271-105 в «асоційованому» або «комбінованому» виконанні, є візок для запобіжників 6/12 кВ завдовжки 292 мм.
Струм до 630 А, частота 50/60 Гц, номінальна напруга до 24 кВ за IEC і 27 кВ за IEEE. Струм КЗ до 25 кА комірки витримують упродовж 1–3 с, локалізація дуги за класом IAC AFL(R) до 25 кА / 1 с. За каталогом комірки пропонують і з класами AFL на 16 кА за 0,5 с і 1 с, на 20 і 25 кА за 1 с, а випробування проводили за струмів 21 кА / 52,5 кА і 25 кА / 65 кА. Струм увімкнення на КЗ для 50 Гц становить 40, 52 або 62,5 кА залежно від виконання, для 60 Гц 41,6, 52 або 65 кА. Клас AFL[R] досягається з відведенням газів угору через канал для комірок заввишки 1740 мм або в кабельний канал для комірок заввишки 1300 мм. Стійкість бака до внутрішньої дуги становить 16 або 20 кА впродовж 0,5 с. Оперативне живлення приводів обирають з ряду 24/48/60/110/220 В постійного струму або 110/230 В змінного.
Як опції пропонують зовнішнє виконання та підвищену корозійну стійкість HCR. Зовнішні комірки розраховані на роботу поза приміщеннями із забрудненням, конденсацією та сонячним випромінюванням у нормальних зовнішніх умовах за IEC 62271-1 або ISO 12944-2 і на солоність «рівня 6» за IEC 60068-2-52. КРУ відповідає стандартам IEC, IEEE та HN. Для французьких мереж випускають окремі виконання cgmcosmos HN MP і HN DP за нормами HN.
Ormazabal комплектує комірки обладнанням ekorsys, яке об'єднує захист, керування, автоматизацію та датчики. Це дає мережевій компанії підстанцію, готову до телекерування та автоматичного відновлення живлення в разі пошкоджень на кабельних лініях. Під час замовлення вказують стандарт, номінальну напругу та струм, схему підстанції, набір функціональних комірок, струм КЗ і клас локалізації дуги, спосіб відведення газів, виконання за місцем встановлення та склад вторинного обладнання.
Технічні характеристики
| Напруга | до 24 кВ (IEC) / 27 кВ (IEEE) |
|---|---|
| Струм | до 630 А |
| Частота | 50/60 Гц |
| Струм КЗ | до 25 кА (1–3 с) |
| Локалізація дуги | IAC AFL(R) до 25 кА / 1 с |
| Опції | зовнішнє виконання, підвищена корозійна стійкість HCR |
| Стандарти | IEC, IEEE, HN |
Запит ціни та строку поставки
Ormazabal cgmcosmos — компактне модульне КРУ з газовою ізоляцією до 24/27 кВ, Ormazabal. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розраховано cgmcosmos?
До 24 кВ за IEC і до 27 кВ за IEEE, частота 50/60 Гц.
Який номінальний струм і струм КЗ?
Номінальний струм до 630 А, струм КЗ до 25 кА протягом 1–3 с.
Чи можна ставити КРУ в агресивному середовищі?
Для цього є опція підвищеної корозійної стійкості HCR, а також зовнішнє виконання.
