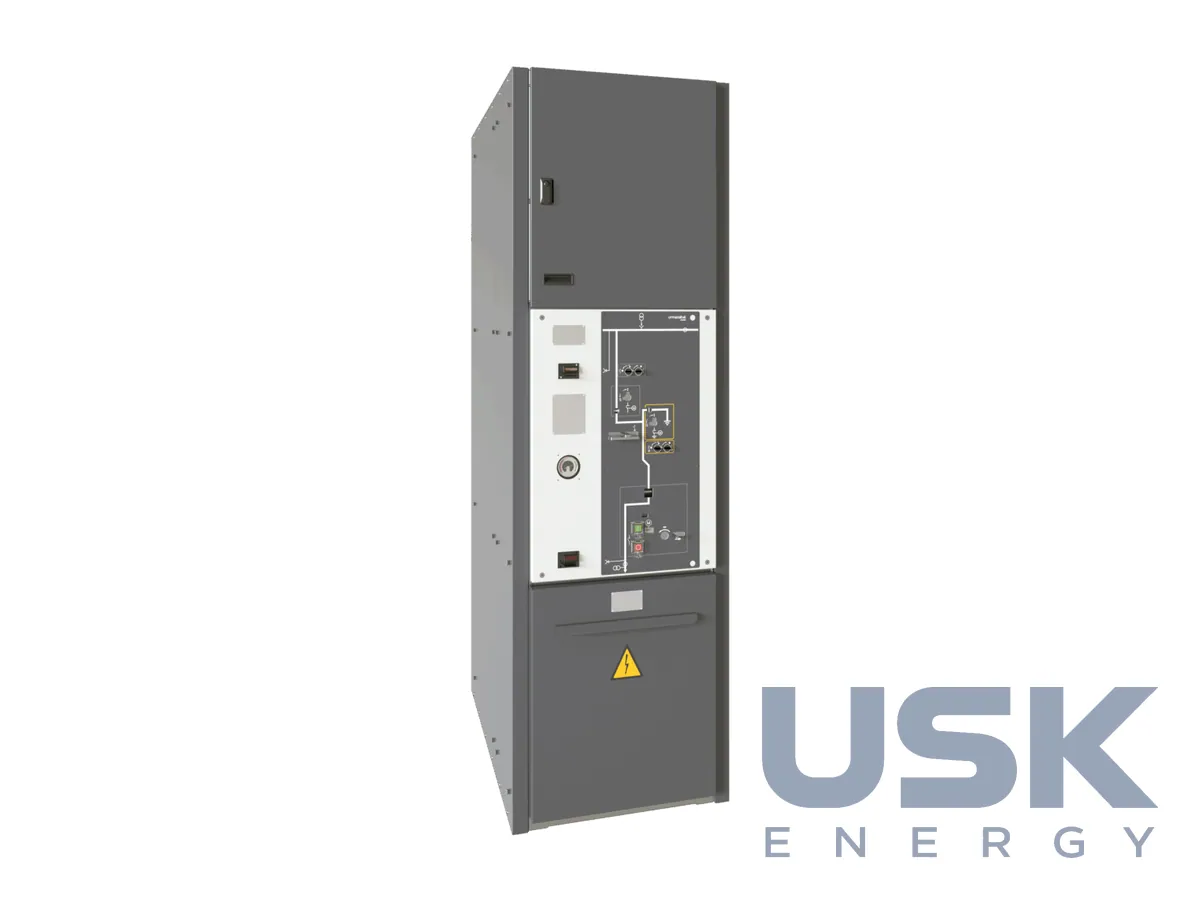

Ormazabal cpg.0 lite — КРУ з однією системою шин до 24 кВ / 2000 А

Опис

Ormazabal cpg.0 lite входить до сімейства КРУ первинного розподілу cpg, де, крім нього, випускають cpg.0 з однією системою шин на вищі параметри та cpg.1 з двома системами шин. Полегшена версія розрахована на мережі 24 кВ, де не потрібні граничні струми старших моделей, але потрібна комірка з вимикачем на вводах трансформаторів, секціонуванні та відхідних фідерах. КРУ ставлять на вводах і фідерах мереж СН, на підстанціях високої та середньої напруги енергокомпаній і на підстанціях промислових підприємств. Номінальний струм збірних шин і відхідних ліній до 2000 А.

Ізоляція газова, комірки модульні й збираються в лінійку під схему підстанції. Кожна комірка побудована навколо герметичного газового бака з нержавної сталі, запаяного на весь строк служби, тому дозаправлення газом в експлуатації не потрібне. Комірки розширюються з обох боків, і підстанцію можна нарощувати в міру розвитку мережі без заміни наявного обладнання. Усередині бака розміщено збірні шини, вакуумний вимикач і трипозиційний роз'єднувач із заземлювачем, а кабельний відсік, привід і низьковольтний відсік із пристроями сигналізації, керування, автоматизації та захисту доступні ззовні.

Струм КЗ до 25 кА витримується впродовж 1–3 с. Локалізація дуги відповідає класу IAC AFL(R) 25 кА / 1 с за IEC 62271-200. Для класу 24 кВ каталог сімейства cpg наводить випробувальну напругу промислової частоти 50 кВ упродовж 1 хв і грозовий імпульс 125 кВ, струм увімкнення на КЗ 62,5 кА за 50 Гц і 65 кА за 60 Гц. Стандартна висота комірок сімейства 2425 мм, на запит доступна висота 2625 мм. Глибина становить 1364 мм, у комірок із класом IAC AFLR 1376 мм. Залежно від функції ширина комірки 600, 700 або 1000 мм. Гази, що утворюються під час внутрішньої дуги, можна вивести за межі приміщення через канал збоку лінійки, не збільшуючи висоту та глибину установки.

Виконання за стандартом IEC, умови експлуатації нормальні за IEC 62271-1. Температура повітря допускається від −5 до +40 °C, середня за добу не вище +35 °C, середня відносна вологість нижче 95%, висота встановлення до 1000 м, а для інших умов параметри погоджують з виробником. КРУ розраховане на встановлення в закритих приміщеннях підстанцій, зокрема в модульних будівлях і блокових підстанціях.

Ormazabal постачає комірки cpg.0 lite разом із власними пристроями захисту та автоматизації, тому розподільча установка надходить на об'єкт з налаштованими вторинними колами. Полегшена версія займає проміжне місце між компактними КРУ вторинного розподілу та повнорозмірними cpg.0 і cpg.1. Безфторне КРУ sbp.zero24 того самого виробника за габаритами повністю сумісне з cpg.0 lite, і в одній підстанції можна поєднувати обидва типи. Під час замовлення вказують схему головних кіл, струми збірних шин і приєднань, струм КЗ, клас локалізації дуги зі способом відведення газів, склад вторинного обладнання та напругу оперативного живлення.
