Ormazabal cgm.800 — модульне КРУ з газовою ізоляцією до 36/38 кВ, 800 А

Опис

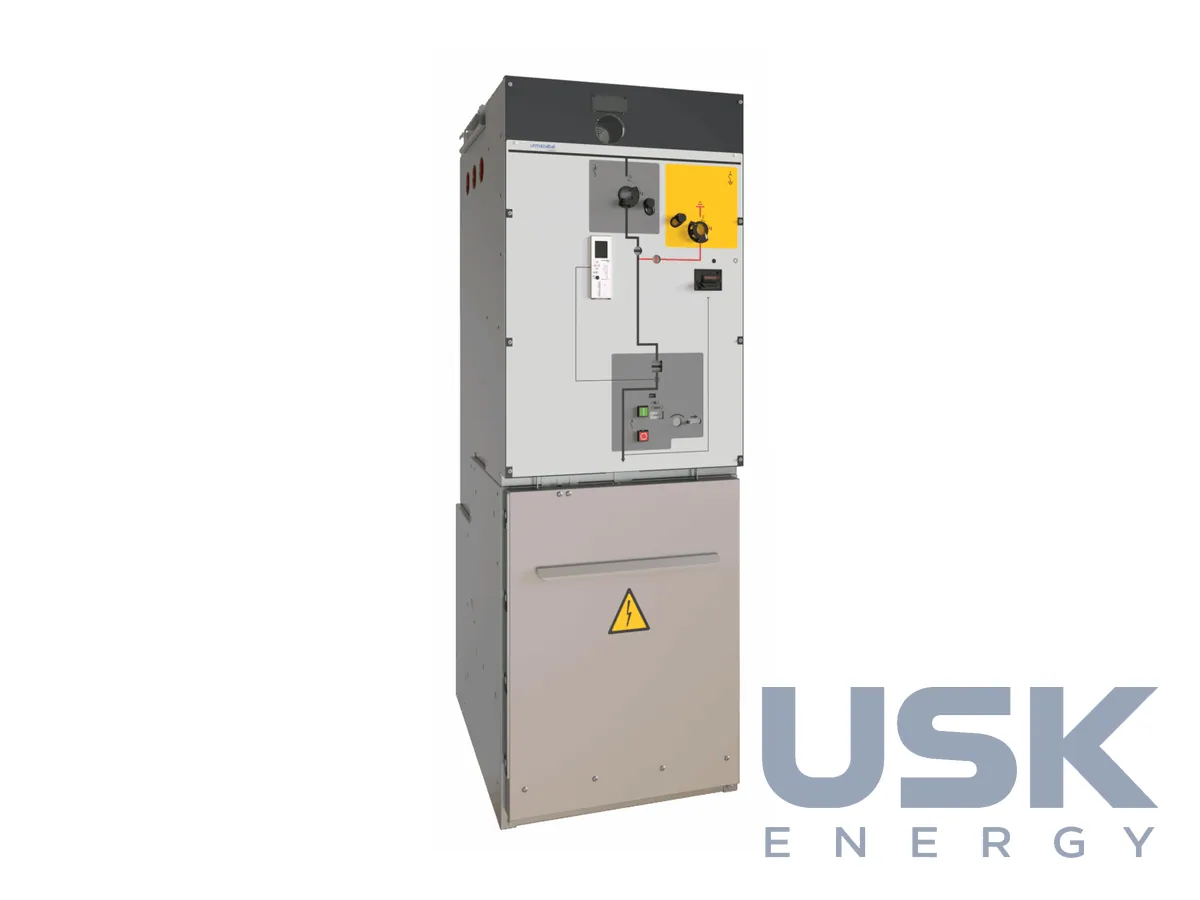

Ormazabal cgm.800 відрізняється від інших модульних серій компанії підвищеним номінальним струмом до 800 А. Підвищений струм потрібен на СЕС і ВЕС, де через КРУ збирають потужність кількох трансформаторів. На таких об'єктах кабельні кільця чи радіальні лінії об'єднують групу трансформаторних підстанцій інверторів або вітроустановок, і головною ділянкою тече сумарний струм, що перевищує звичні 630 А. Те саме завдання виникає в розподільчих мережах на головних ділянках фідерів і на вводах розподільчих пунктів. Номінальна напруга до 36 кВ за IEC і 38 кВ за IEEE.

Кожна комірка побудована навколо герметичного газового бака з нержавної сталі, запаяного на весь строк служби. Серія включає великий набір модульних функцій, розроблених за основними міжнародними стандартами. Комірки за бажанням роблять розширюваними з обох боків, і з'єднувальний комплект ormalink дає просте стикування під час нарощування підстанції. Вакуумний вимикач має налаштовуваний цикл АПВ, наприклад O-0,3 с-CO-15 с-CO або O-0,3 с-CO-3 хв-CO, і механічну зносостійкість класів M1/M2 за IEC 62271-100. Для захисту трансформаторів передбачено комбінацію вимикача навантаження із запобіжниками за IEC 62271-105 в «асоційованому» або «комбінованому» виконанні. Комірки приймають запобіжники завдовжки 292 мм і 537 мм, застосування запобіжників 442 мм погоджують з виробником.

Струм КЗ до 25 кА комірки витримують упродовж 1–3 с, локалізація дуги за класом IAC AFL(R) до 25 кА / 1 с за IEC 62271-200. У каталозі вказано також ступені на 20 кА, випробування проводили за 21 кА / 52,5 кА. Струм увімкнення на КЗ становить 40, 50 або 62,5 кА для 50 Гц і 41,6, 52 або 65 кА для 60 Гц. Для деяких функцій є класи AFL на 16 і 20 кА з тривалістю 0,5 с і 1 с, а клас AFLR досягається з виведенням газів через канал. Маса порожньої оболонки комірки заввишки 1100 мм сягає 520 кг. Забруднення повітря для внутрішніх виконань допускається незначне, за нормальними умовами IEC 62271-1.

Як опції доступні зовнішнє виконання та HCR. Зовнішні комірки працюють поза приміщеннями із забрудненням, конденсацією та сонячним випромінюванням у нормальних зовнішніх умовах за IEC 62271-1 або IEEE C37.20.0, захист від корозії виконано за ISO 12944-2, а за солоністю вони відповідають «рівню 6» за IEC 60068-2-52. Це важливо для сонячних станцій у пустельних і прибережних районах і для вітрових парків біля моря.

Виконання за стандартами IEC, IEEE та ENA. Ormazabal постачає комірки cgm.800 разом з обладнанням ekorsys для захисту, керування, автоматизації та вимірювання, і розподільча установка відразу під'єднується до системи керування станцією чи мережею. Під час замовлення вказують номінальну напругу та стандарт, струми приєднань, струм КЗ і клас локалізації дуги, набір функцій, виконання за місцем встановлення, тип запобіжників і вимоги до телемеханіки.
