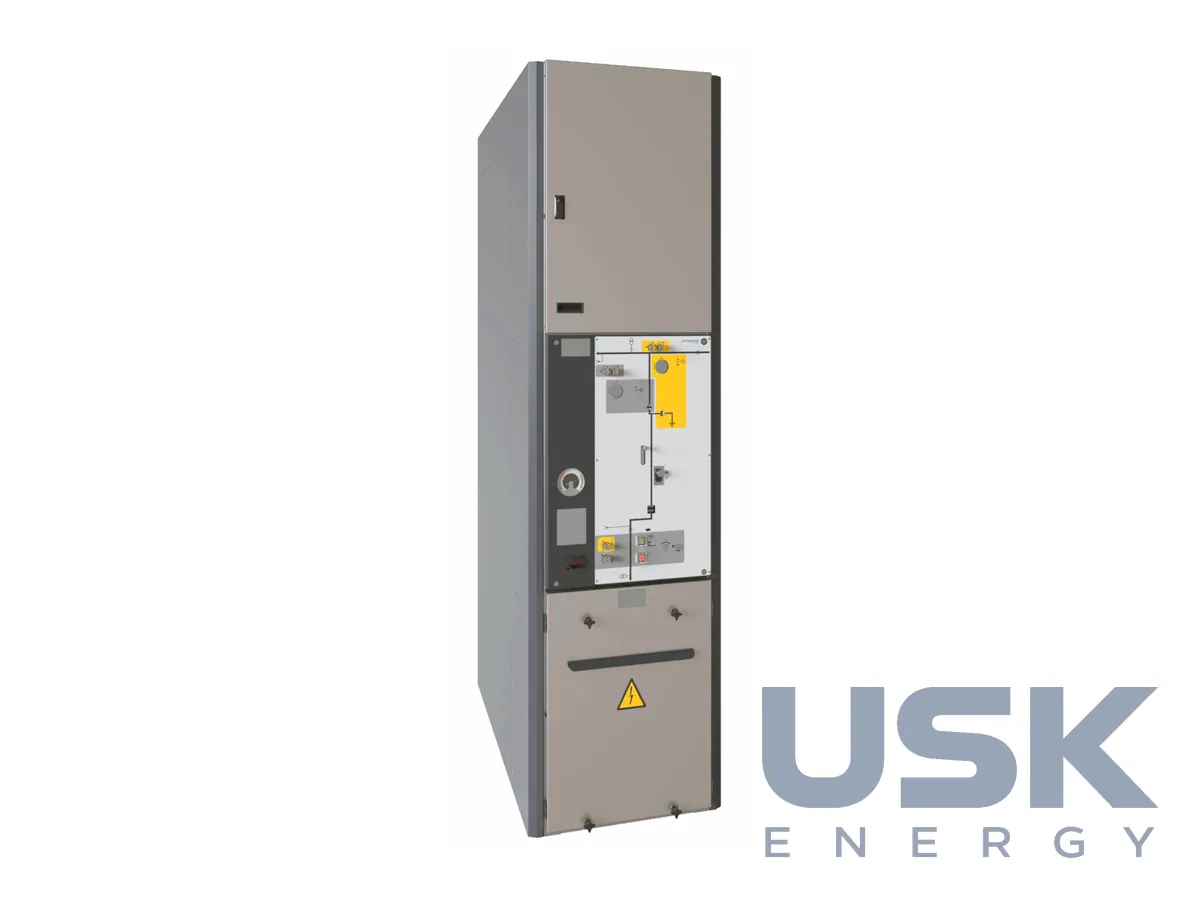

Ormazabal cpg.0 — КРУ з однією системою шин до 40,5 кВ / 2500 А
Ormazabal cpg.0 належить до модульних газонаповнених КРУ первинного розподілу з однією системою шин на напругу до 38 кВ за IEEE і 40,5 кВ за IEC. Струм збірних шин і відхідних ліній до 2500 А, струм КЗ до 31,5 кА. Застосовується на підстанціях високої/середньої напруги, об'єктах ВДЕ та в промисловості.
- Напруга
- до 38 кВ (IEEE) / 40,5 кВ (IEC)
- Струм збірних шин / відхідних ліній
- до 2500 А
- Струм КЗ
- до 31,5 кА (1–3 с)
- Локалізація дуги
- IAC AFL(R) 25 / 31,5 кА / 1 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ormazabal cpg.0 посідає в сімействі КРУ первинного розподілу cpg місце моделі з однією системою шин на найбільші параметри. Номінальна напруга до 38 кВ за IEEE і 40,5 кВ за IEC, струм збірних шин і відхідних ліній до 2500 А. Пристрій ставлять на підстанціях високої/середньої напруги енергокомпаній, на промислових підприємствах із власними підстанціями та на об'єктах відновлюваної енергетики. На СЕС і ВЕС його ставлять на боці СН головної підстанції, де збирається потужність від інверторних або турбінних трансформаторів, а сумарний струм колекторних ліній потребує великих перерізів шин і вимикачів з високою вимикальною здатністю.
Ізоляція газова, конструкція модульна. Кожна комірка побудована навколо герметичного газового бака з нержавної сталі, який запаюють на заводі на весь строк служби. Усередині бака розміщено збірні шини, вакуумний вимикач і трипозиційний роз'єднувач-заземлювач, ззовні доступні приводи, кабельний відсік і низьковольтна шафа з пристроями релейного захисту, керування та автоматизації. Комірки розширюються з обох боків, тому розподільчу установку можна нарощувати в міру приєднання нових ліній чи трансформаторів. Типова лінійка включає ввідні та відхідні комірки з вимикачем, секційний вимикач, комірки вимірювання напруги та комірки для трансформаторів власних потреб.
Струм КЗ до 31,5 кА витримується впродовж 1–3 с, локалізація дуги за класом IAC AFL(R) 25 / 31,5 кА / 1 с. Клас AFL означає, що персонал захищений з лицьового, бічних і заднього боків під час внутрішньої дуги, а літера R вказує на захист і з тильного боку за встановлення комірок біля стіни. Гази, що утворюються під час внутрішнього пошкодження, за каталогом сімейства cpg можна вивести через канал за межі приміщення збоку лінійки, без збільшення її висоти й глибини, зберігаючи клас локалізації дуги.
КРУ виконане за стандартами IEC, IEEE та ENA. Подвійна система норм потрібна проєктам, де обладнання постачають до країн з американською чи британською практикою, і та сама конструкція проходить сертифікацію за різними вимогами. Для мереж верхнього діапазону середньої напруги це суттєво, оскільки на цьому класі різняться як номінальні напруги, так і ряди випробувальних напруг.
Ormazabal постачає cpg.0 разом із власними пристроями захисту та автоматизації, і розподільча установка надходить на майданчик із зібраними та перевіреними вторинними колами. Це скорочує пусконалагодження, особливо на об'єктах ВДЕ зі стислими строками введення. У сімействі поруч із cpg.0 стоять полегшена версія cpg.0 lite на 24 кВ і cpg.1 з двома системами шин для підстанцій, де потрібна підвищена гнучкість схеми. Під час замовлення вказують стандарт, номінальну напругу, струми збірних шин і приєднань, струм КЗ і клас локалізації дуги, спосіб відведення газів, схему головних кіл і склад вторинного обладнання.
Технічні характеристики
| Напруга | до 38 кВ (IEEE) / 40,5 кВ (IEC) |
|---|---|
| Струм збірних шин / відхідних ліній | до 2500 А |
| Струм КЗ | до 31,5 кА (1–3 с) |
| Локалізація дуги | IAC AFL(R) 25 / 31,5 кА / 1 с |
| Ізоляція | газова |
| Стандарти | IEC, IEEE, ENA |
Запит ціни та строку поставки
Ormazabal cpg.0 — КРУ з однією системою шин до 40,5 кВ / 2500 А, Ormazabal. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна напруга cpg.0?
До 38 кВ за IEEE і до 40,5 кВ за IEC.
Який струм збірних шин і струм КЗ?
Струм шин і відхідних ліній до 2500 А, струм КЗ до 31,5 кА протягом 1–3 с.
Чи підходить КРУ для об'єктів ВДЕ?
Так, серію застосовують на підстанціях ВН/СН, об'єктах ВДЕ та в промисловості.
