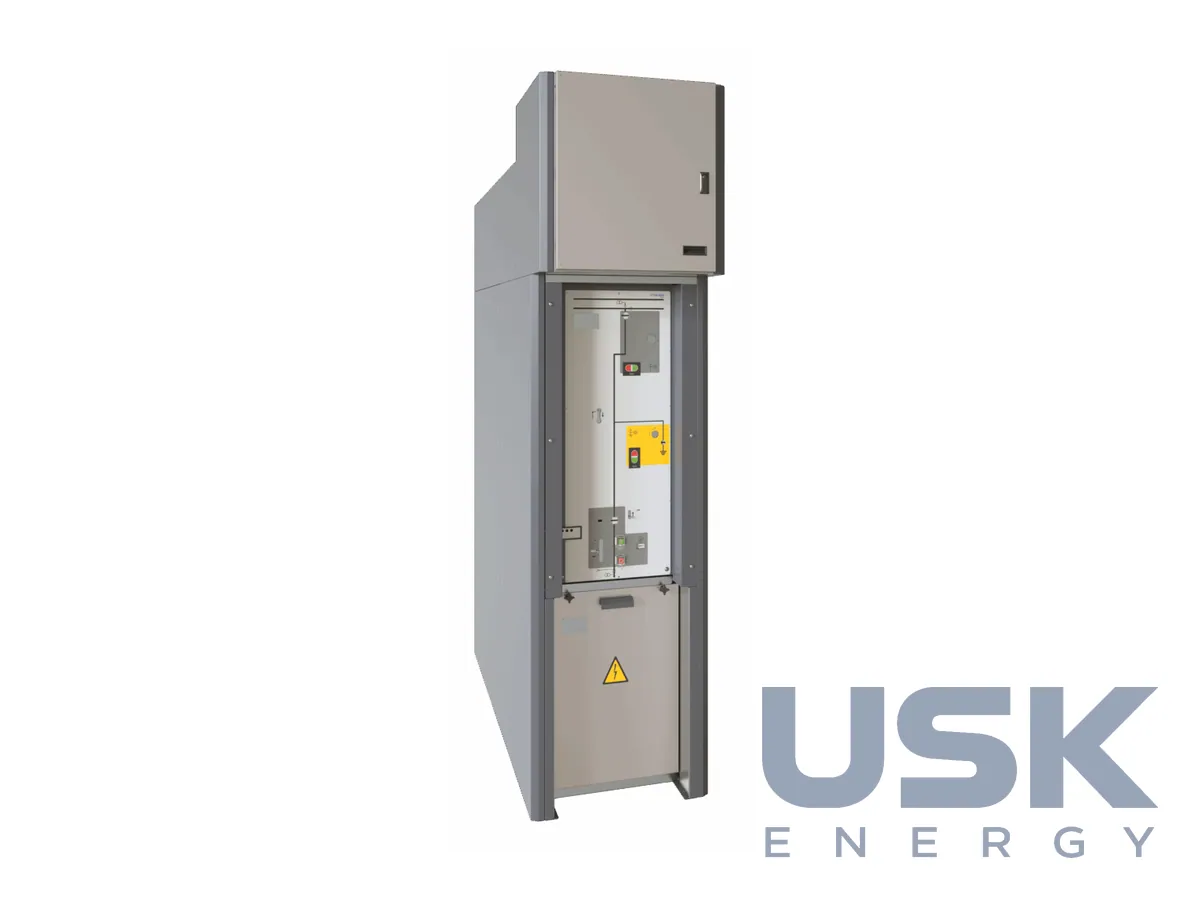

Ormazabal cpg.1 — КРУ з двома системами шин до 36 кВ / 2000 А
Ormazabal cpg.1 належить до модульних газонаповнених КРУ з подвійною системою шин на напругу до 36 кВ. Струм збірних шин і відхідних ліній до 2000 А, струм КЗ до 31,5 кА. Призначене для відповідальних підстанцій первинного розподілу.
- Напруга
- до 36 кВ
- Струм збірних шин / відхідних ліній
- до 2000 А
- Струм КЗ
- до 31,5 кА (1–3 с)
- Локалізація дуги
- IAC AFL(R) 25 / 31,5 кА / 1 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ormazabal cpg.1 входить до сімейства КРУ первинного розподілу cpg як варіант із двома системами збірних шин. Пристрій розрахований на відповідальні підстанції, де перерва живлення неприпустима або коштує дуже дорого, наприклад на вузлових підстанціях міських мереж, на підстанціях великих промислових підприємств з безперервним виробництвом, у центрах оброблення даних і на об'єктах інфраструктури. Номінальна напруга до 36 кВ, струм збірних шин і відхідних ліній до 2000 А.
Подвійна система шин дає змогу перевести приєднання з однієї секції на іншу без зупинки споживачів під час ремонту чи перемикань. Кожна лінія, трансформатор або генератор приєднується через вимикач до однієї з двох систем шин за допомогою шинних роз'єднувачів. Якщо одну систему шин треба вивести в ремонт чи на перевірку, приєднання почергово переводять на другу, і споживачі не втрачають живлення. Схема також дає змогу розділити підстанцію на дві незалежні частини, наприклад щоб розподілити навантаження між вводами або ізолювати джерело з підвищеним рівнем завад. Така гнучкість потребує складніших блокувань, і в комірках cpg.1 перемикання роз'єднувачів і вимикача пов'язані між собою.
Ізоляція газова, конструкція модульна. Як і решта комірок сімейства, cpg.1 побудовані на герметичних газових баках з нержавної сталі, запаяних на весь строк служби, і розширюються з обох боків. Вакуумний вимикач, шинні роз'єднувачі та заземлювачі розміщені в газовому середовищі, тому на їхню роботу не впливають пил, волога та забруднення в приміщенні. Кабельний відсік, приводи та низьковольтна шафа з пристроями захисту й керування доступні з лицьового боку.
Струм КЗ до 31,5 кА витримується впродовж 1–3 с, локалізація дуги за класом IAC AFL(R) 25 / 31,5 кА / 1 с. Виконання за стандартом IEC. Клас локалізації дуги захищає персонал, що перебуває перед комірками та поруч із ними, у разі внутрішнього пошкодження, а викид гарячих газів спрямовується так, щоб не зачепити людей в обслуговуваній зоні. Для підстанцій, де персонал виконує оперативні перемикання вручну, ця вимога стає однією з головних під час вибору КРУ.
Комірки cpg.1 комплектують пристроями захисту, керування та автоматизації Ormazabal, а логіку оперативних блокувань і перемикань між системами шин закладають на заводі. Це скорочує обсяг налагодження та знижує ризик помилки персоналу. У сімействі поруч із cpg.1 стоять cpg.0 з однією системою шин на вищі параметри і полегшена cpg.0 lite на 24 кВ. Під час замовлення вказують схему підстанції з розподілом приєднань за системами шин, струми збірних шин і приєднань, струм КЗ, клас локалізації дуги, вимоги до блокувань і склад вторинного обладнання.
Технічні характеристики
| Напруга | до 36 кВ |
|---|---|
| Струм збірних шин / відхідних ліній | до 2000 А |
| Струм КЗ | до 31,5 кА (1–3 с) |
| Локалізація дуги | IAC AFL(R) 25 / 31,5 кА / 1 с |
| Ізоляція | газова |
| Стандарт | IEC |
Запит ціни та строку поставки
Ormazabal cpg.1 — КРУ з двома системами шин до 36 кВ / 2000 А, Ormazabal. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Навіщо подвійна система шин у cpg.1?
Вона дає змогу переводити приєднання між системами шин без зупинки живлення, що важливо для відповідальних підстанцій.
Які номінальні параметри КРУ?
Напруга до 36 кВ, струм шин і відхідних ліній до 2000 А, струм КЗ до 31,5 кА.
Який клас локалізації дуги?
IAC AFL(R) 25 / 31,5 кА / 1 с за IEC.
