Ormazabal ga/gae630 — компактне КРУ з газовою ізоляцією до 24 кВ

Опис

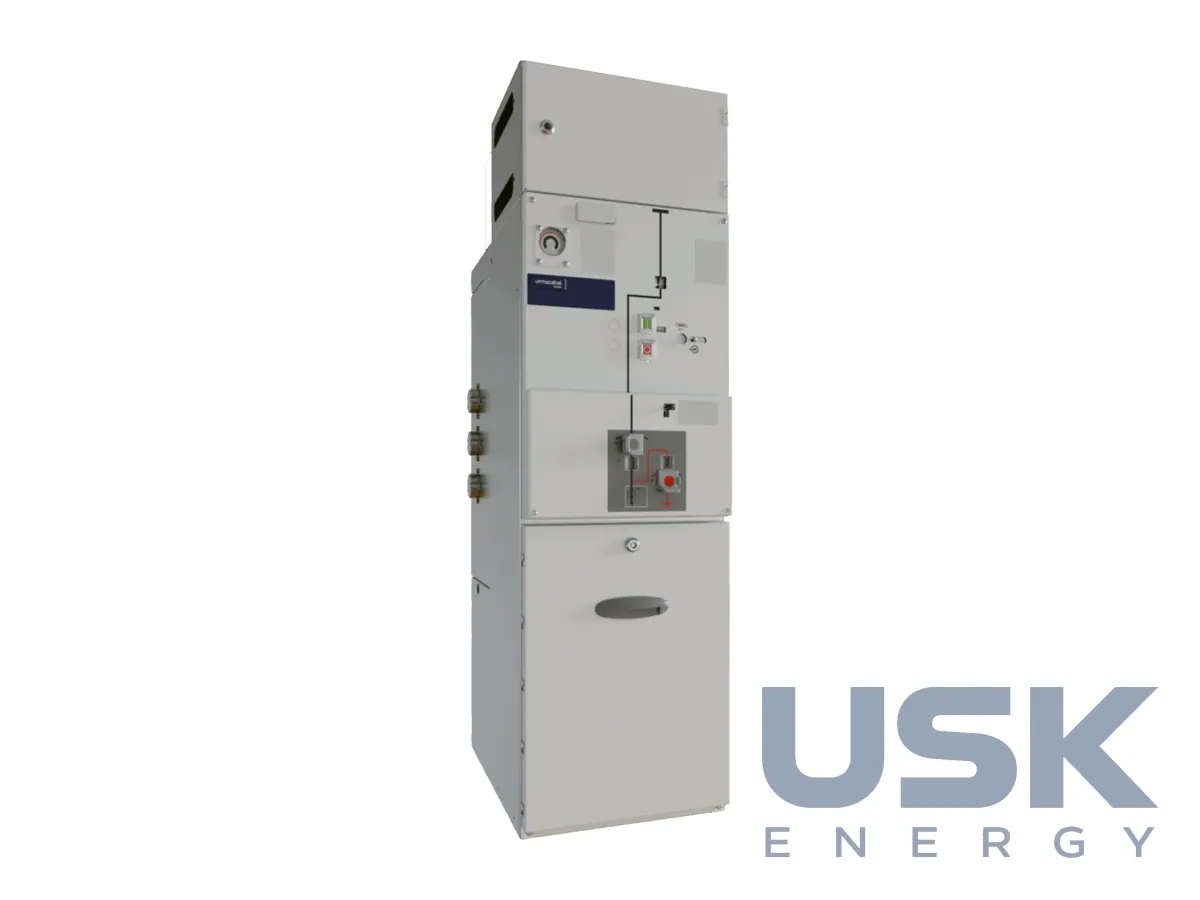

Ormazabal ga/gae630 розраховане на трансформаторні підстанції та розподільчі пункти кабельних мереж середньої напруги, зокрема на проєктах, де діють китайські норми. Серія об'єднує нерозширювані моноблоки ga630 і модульну систему gae630. За IEC номінальна напруга сягає 24 кВ, за GB 12 кВ, опційно доступна підвищена номінальна напруга 25 кВ. Номінальний струм до 630 А. До лінійки входять кільцеві моноблоки з вакуумним вимикачем, блоки з трьома та чотирма вимикачами навантаження, чотирипозиційні кільцеві моноблоки із запобіжниками, компактний блок із п'яти вимикачів навантаження та моноблок із запобіжниками за стандартом GB.

Конструкція модульна, лінійку збирають під схему трансформаторної підстанції чи розподільчого пункту. Кожна комірка має герметичний газовий бак з нержавної сталі, запаяний на весь строк служби. Усі комірки системи gae630 з'єднуються між собою механічно й електрично екранованими шинними з'єднувачами, причому стикування двох комірок відбувається без роботи з газом, і підстанцію можна розширити пізніше. Вакуумні вимикачі Ormazabal розробляє та випускає сама, вони сертифіковані за IEC 62271-100, зокрема з підвищеною комутаційною зносостійкістю класу E2 з циклом швидкого АПВ, тому впродовж усього строку служби вимикач майже не потребує обслуговування.

Основу запобіжників виконано окремим твердим ізоляційним корпусом поза газовим баком, з епоксидної смоли, стійкої до трекінгу. Через заземлювач усередині бака патрони запобіжників заземлюються з обох боків, і доступ до них відкривається лише за ввімкнених заземлювачів. Основи розраховані на запобіжники завдовжки 442 мм, а через адаптер ставлять запобіжники завдовжки 292 мм. Вибір запобіжників ведуть за IEC 62271-105, комбінація може бути «асоційованою» або «комбінованою», а після спрацювання одного запобіжника за IEC 60282-1 рекомендовано міняти всі 3 патрони.

Струм КЗ 20 кА комірки витримують упродовж 1–3 с. Локалізація дуги відповідає класу IAC AFL(R) 20 кА / 1 с за IEC 62271-200, варіант AFLR пропонують як опцію. Комірки розраховані на температуру повітря від −5 до +40 °C, середню відносну вологість нижче 95% і встановлення на висоті до 1000 м. Тиск заповнення газом становить 130 кПа для всіх моделей, окрім lsf, у якої 150 кПа. Оперативне живлення приводів обирають з ряду 24 / 48 / 60 / 110 / 220 В постійного струму або 110 / 230 В змінного.

Окрім IEC, виконання відповідає GB, що спрощує застосування на проєктах з китайськими вимогами, зокрема за нормами на вимикачі навантаження та металеві КРУ до 52 кВ. Комірки комплектують обладнанням ekorsys для захисту, керування та автоматизації, за потреби додають датчики інших виробників. Під час замовлення вказують стандарт і номінальну напругу, схему моноблока або набір модульних комірок, тип захисту трансформатора, вимоги до розширення та склад вторинного обладнання.
