Wolong — генератори для вітроустановок: асинхронні з подвійним живленням 100–5000 кВт і синхронні з постійними магнітами (прямий і напівпрямий привод) до 11,4 МВт
Позиція об'єднує генератори Wolong для вітроенергетичних установок трьох типів. Асинхронні генератори з подвійним живленням (DFIG) охоплюють 100–5000 кВт на 400–690 В, синхронні з постійними магнітами напівпрямого приводу виходять рядом 60–11 400 кВт. Третій тип, синхронні генератори прямого приводу, представлено в каталозі без опублікованих параметрів.
- АГПЖ (DFIG)
- 100–5000 кВт; 400–690 В; 4–20 полюсів; висота осі 280–900 мм; 50/60 Гц; IC411, IC611, IC81W; IEC
- СГПМ напівпрямого приводу
- ряд 60–11 400 кВт; приклад 6,6 МВт, 1140 В, 3716 А, 686 об/хв, cos φ 0,9; пряме охолодження
- СГПМ прямого приводу
- серія є в каталозі, параметри на сайті не наведено
- Умови
- −15…+40 °C, вологість ≤ 90 %, висота ≤ 1000 м
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

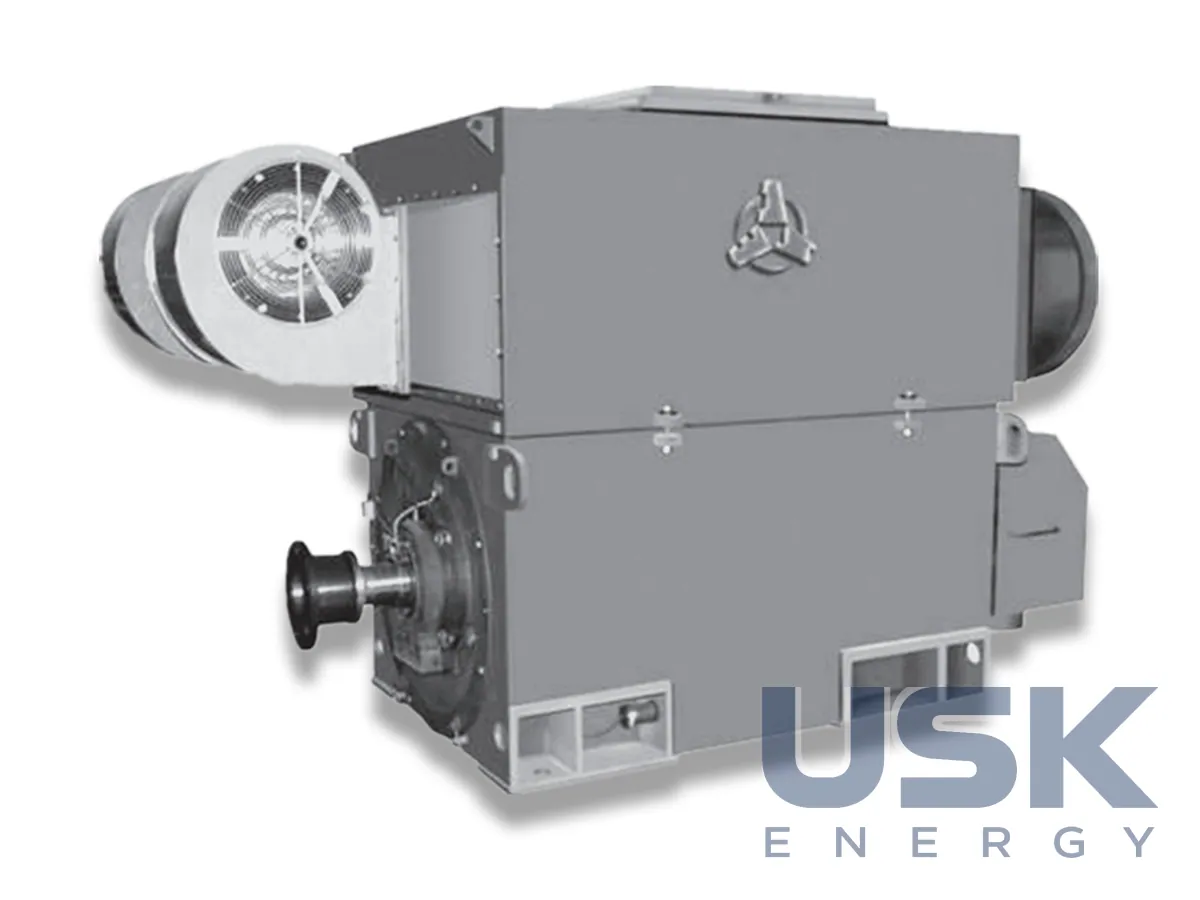

Асинхронний генератор з подвійним живленням, або асинхронізований генератор із фазним ротором, ставлять у вітроустановки з редуктором. Статор приєднано до мережі напряму, а ротор живиться від перетворювача частоти часткової потужності, тому перетворювач значно менший за повну потужність машини. Ряд Wolong має 4–20 полюсів, висоту осі 280–900 мм і частоту 50 або 60 Гц. Охолодження IC411, IC611 або IC81W. Генератори виконують за IEC для невибухонебезпечних зон.

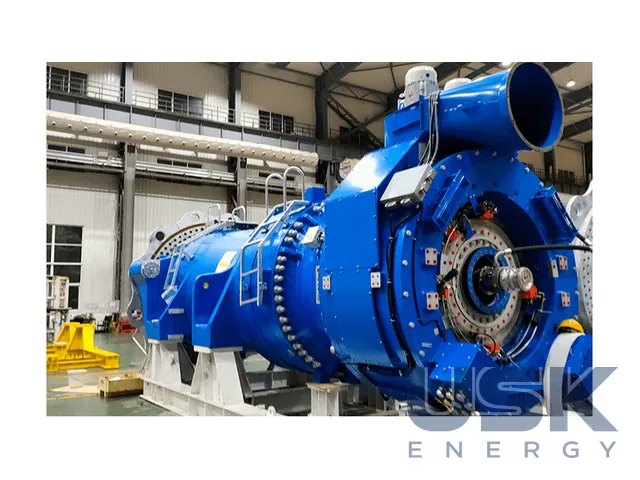

Синхронні генератори з постійними магнітами напівпрямого приводу (semi-direct drive) працюють з одноступінчастим або двоступінчастим редуктором за середньої частоти обертання. Редуктор у такій схемі коротший, ніж у класичній, а генератор компактніший, ніж у прямому приводі. Як приклад виробник наводить машину 6,6 МВт на 1140 В, струм 3716 А, частота обертання 686 об/хв, коефіцієнт потужності 0,9, з прямим охолодженням.

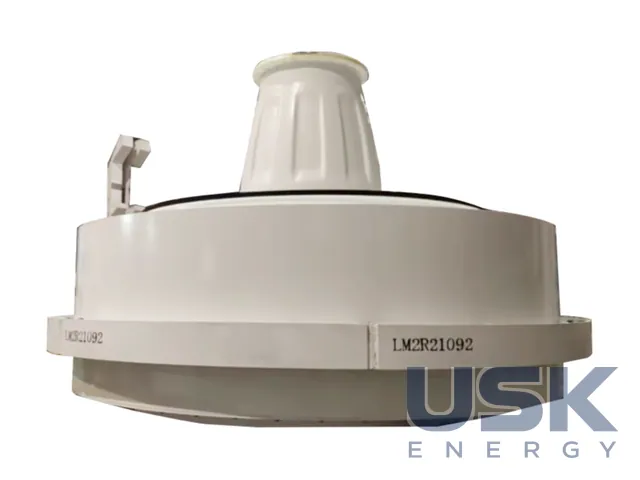

Умови роботи СГПМ напівпрямого приводу передбачають температуру навколишнього повітря від −15 до +40 °C, середньомісячну вологість до 90 % і висоту встановлення до 1000 м. Синхронні генератори прямого приводу (direct drive) ставлять без редуктора безпосередньо на вал вітроколеса. Серію представлено в каталозі, але конкретних параметрів виробник на сайті не публікує, тому їх уточнюють за запитом. Генератори з постійними магнітами працюють через повнопотужний перетворювач частоти, який узгоджує машину з вимогами мережевих кодексів. Повнопотужний перетворювач розв'язує генератор і мережу за частотою, тому швидкість вітроколеса може змінюватися в широких межах.
Для вітроенергетики група випускає також двигуни приводу системи рискання (yaw motors) потужністю 2,2 кВт на 400/690 В, 50 Гц, 6 полюсів. Кілька таких двигунів розвертають гондолу за напрямком вітру. Вони працюють у короткочасному режимі, тому їх підбирають за моментом і кількістю пусків, а не за тривалою потужністю.
Генератори призначені для виробників вітроенергетичних установок і для заміни генераторів під час ремонту діючих ВЕУ. Під час заміни на діючій установці звіряють приєднувальні розміри, напругу статора та тип перетворювача, бо DFIG і генератор з постійними магнітами потребують різної силової електроніки.
Технічні характеристики
| АГПЖ (DFIG) | 100–5000 кВт; 400–690 В; 4–20 полюсів; висота осі 280–900 мм; 50/60 Гц; IC411, IC611, IC81W; IEC |
|---|---|
| СГПМ напівпрямого приводу | ряд 60–11 400 кВт; приклад 6,6 МВт, 1140 В, 3716 А, 686 об/хв, cos φ 0,9; пряме охолодження |
| СГПМ прямого приводу | серія є в каталозі, параметри на сайті не наведено |
| Умови | −15…+40 °C, вологість ≤ 90 %, висота ≤ 1000 м |
Запит ціни та строку поставки
Wolong — генератори для вітроустановок: асинхронні з подвійним живленням 100–5000 кВт і синхронні з постійними магнітами (прямий і напівпрямий привод) до 11,4 МВт, ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 00 |
| Митний тариф КНР | 8501 64 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність мають асинхронні генератори з подвійним живленням Wolong?
Ряд DFIG охоплює 100–5000 кВт на 400–690 В з кількістю полюсів 4–20. Частота 50 або 60 Гц, охолодження IC411, IC611 або IC81W.
Які параметри має приклад генератора напівпрямого приводу?
Виробник наводить машину 6,6 МВт на 1140 В зі струмом 3716 А і частотою обертання 686 об/хв. Коефіцієнт потужності 0,9, охолодження пряме.
У яких умовах працюють генератори з постійними магнітами?
За температури навколишнього повітря від −15 до +40 °C, середньомісячної вологості до 90 % і на висоті до 1000 м. До мережі машину підключають через повнопотужний перетворювач частоти.
