ATB Sever — синхронні та асинхронні генератори для малих ГЕС 0,4–11 кВ, 100–9000 кВА
ATB Sever у Суботиці (Сербія) випускає гідрогенератори для малих ГЕС з турбінами Френсіса, Каплана та Пельтона в горизонтальному й вертикальному виконанні. Синхронні машини загального ряду мають потужність 132–9000 кВА на напругу від 0,4 до 11 кВ. Для станцій, що працюють паралельно з мережею, завод пропонує асинхронні та компактні генератори до 5000 кВт.
- Потужність
- 132–9000 кВА (синхронні); 100–1500 кВА (для малих ГЕС, 400–690 В); стандартний ряд 550–2000 кВА; 100–2000 кВт (асинхронні); 100–5000 кВт (компактні)
- Напруга
- 0,4 / 0,69 / 6 / 11 кВ
- Частота
- 50/60 Гц
- Кількість полюсів
- 4–24 (асинхронні 4–20)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

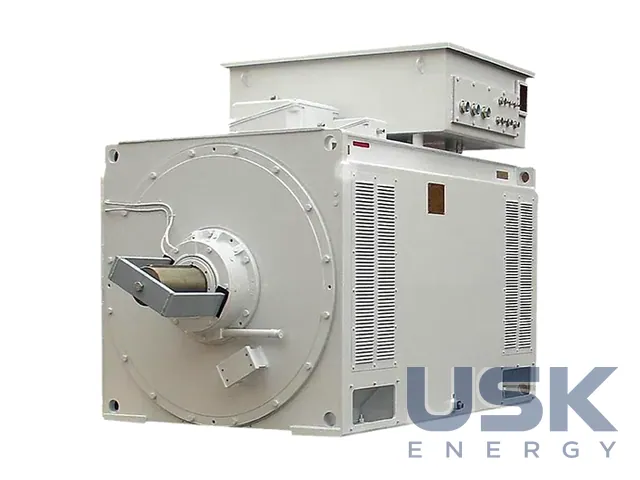

Позиція об'єднує всю гідрогенераторну лінійку заводу. Синхронні генератори загального ряду виготовляють на 0,4 кВ, 0,69 кВ, 6 кВ та 11 кВ за частоти 50 або 60 Гц, з кількістю полюсів від 4 до 24. Охолодження IC01, IC511 або IC611, ступінь захисту IP23 чи IP55. Збудження щіткове або безщіткове, вибір залежить від вимог станції до обслуговування та регулювання.
Для малих ГЕС на низьку напругу 400–690 В є синхронні генератори 100–1500 кВА з висотою осі 280–900. Окремо завод тримає стандартизований ряд потужностей 550, 630, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 і 2000 кВА на 0,4 кВ, 0,69 кВ та 6 кВ з висотою осі 355–900. Такий ряд спрощує підбір машини під конкретну турбіну без індивідуального проєктування. Висоту осі вибирають під потужність і частоту обертання, причому тихохідні багатополюсні машини виходять більшими за габаритом.
Асинхронні гідрогенератори 100–2000 кВт на 400–690 В мають від 4 до 20 полюсів і висоту осі 280–900. Вони працюють тільки паралельно з мережею, яка дає їм намагнічувальний струм, тому системи збудження й регулятора напруги не потрібні. Для невеликої станції це простіше обладнання й менші витрати на нього. Компактні генератори 100–5000 кВт на 400–690 В (висота осі 355–710, охолодження IC01 або IC611) також розраховані на паралельну роботу з мережею.
Усі машини мають ізоляцію класу F і монтажні виконання IM B3, B5 або V1, тобто горизонтальні на лапах, фланцеві та вертикальні. Генератор розраховують з урахуванням розгінної частоти обертання турбіни та навантажень на підшипники, від яких залежать міцність ротора й вибір опор. Для машинної зали з сухим повітрям зазвичай достатньо IP23 з охолодженням IC01, а IP55 з IC511 чи IC611 беруть там, де повітря вологе або запилене.

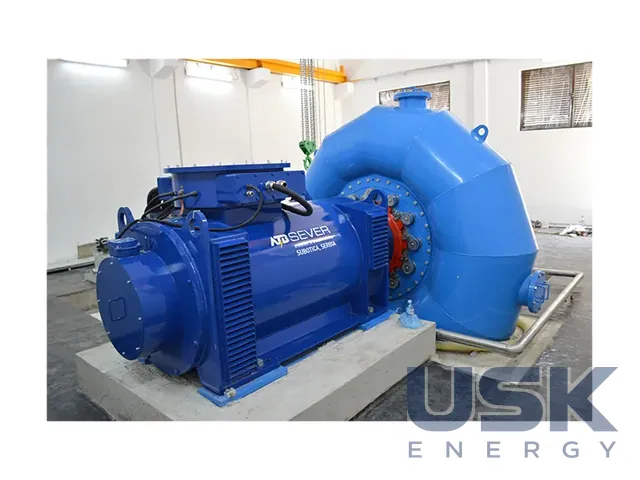

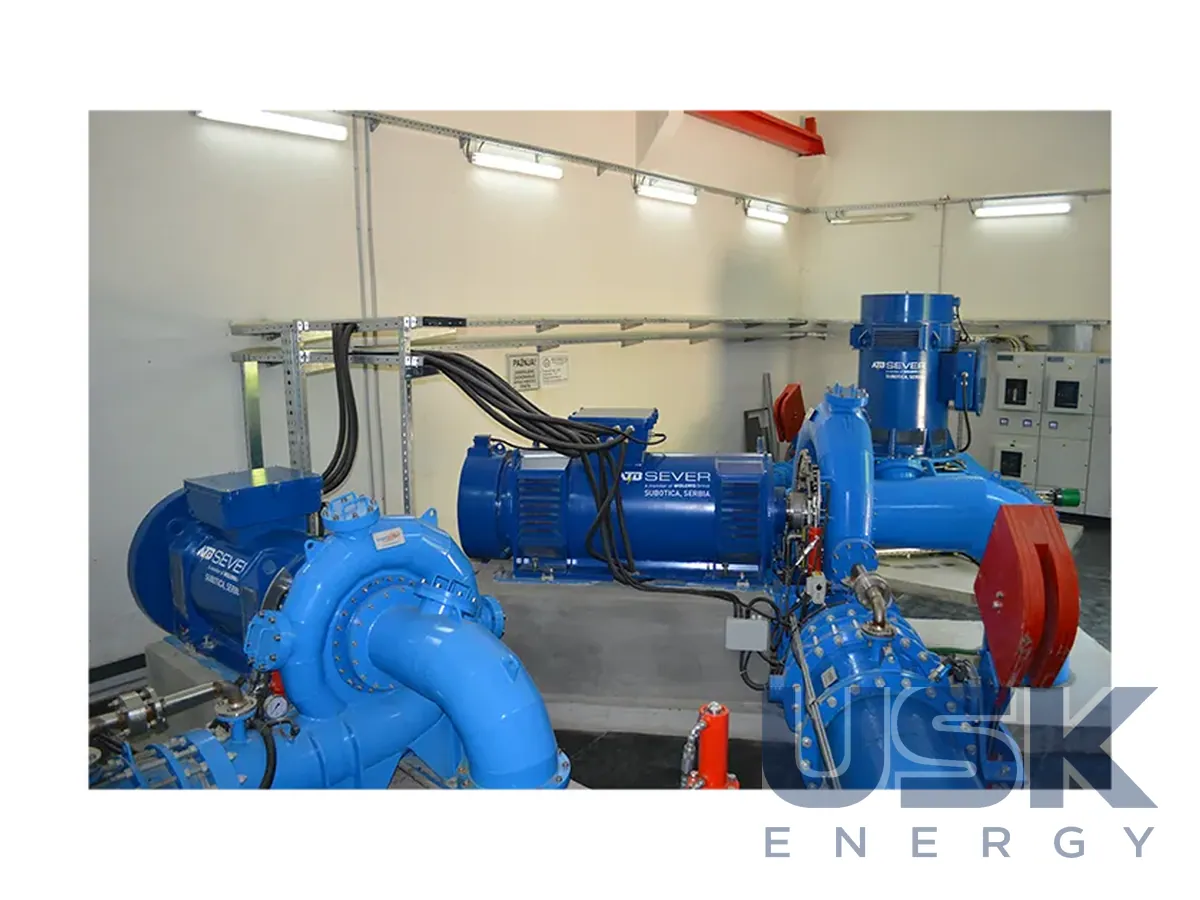

Генератори підходять для нового будівництва малих ГЕС і для заміни зношених машин на діючих станціях, де турбіну залишають, а генератор міняють. Під час такої заміни звіряють частоту обертання турбіни, напрямок валу та напругу мережі приєднання.
Технічні характеристики
| Потужність | 132–9000 кВА (синхронні); 100–1500 кВА (для малих ГЕС, 400–690 В); стандартний ряд 550–2000 кВА; 100–2000 кВт (асинхронні); 100–5000 кВт (компактні) |
|---|---|
| Напруга | 0,4 / 0,69 / 6 / 11 кВ |
| Частота | 50/60 Гц |
| Кількість полюсів | 4–24 (асинхронні 4–20) |
| Висота осі | 280–900 |
| Охолодження | IC01, IC511, IC611 |
| Ступінь захисту | IP23, IP55 |
| Збудження | щіткове або безщіткове; асинхронні — паралельна робота з мережею |
| Турбіни | Francis, Kaplan, Pelton |
| Монтаж | IM B3, B5, V1 |
| Ізоляція | клас F |
Запит ціни та строку поставки
ATB Sever — синхронні та асинхронні генератори для малих ГЕС 0,4–11 кВ, 100–9000 кВА, ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 62 00 00 (75–375 кВА) 8501 63 00 00 (375–750 кВА) 8501 64 00 00 (>750 кВА) |
|---|---|
| HS, 6 знаків | 8501 62 8501 63 8501 64 |
| CN (ЄС) | 8501 62 00 (75–375 кВА) 8501 63 00 (375–750 кВА) 8501 64 00 (>750 кВА) |
| HTSUS (США) | 8501 62 00 00 (75–375 кВА) 8501 63 00 00 (375–750 кВА) 8501 64 00 00 (>750 кВА) |
| Митний тариф КНР | 8501 62 00 00 (75–375 кВА) 8501 63 00 00 (375–750 кВА) 8501 64 10 00 (>750 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
З якими турбінами працюють гідрогенератори ATB Sever?
З турбінами Френсіса, Каплана та Пельтона в горизонтальному й вертикальному виконанні. Монтаж IM B3, B5 або V1.
Яка потужність і напруга синхронних генераторів?
Загальний ряд охоплює 132–9000 кВА на 0,4 кВ, 0,69 кВ, 6 кВ та 11 кВ за частоти 50 або 60 Гц. Для низької напруги 400–690 В є машини 100–1500 кВА.
Коли доцільний асинхронний гідрогенератор?
Коли станція працює паралельно з мережею, асинхронна машина 100–2000 кВт обходиться без системи збудження та регулятора. Її виконують на 400–690 В з кількістю полюсів 4–20.
