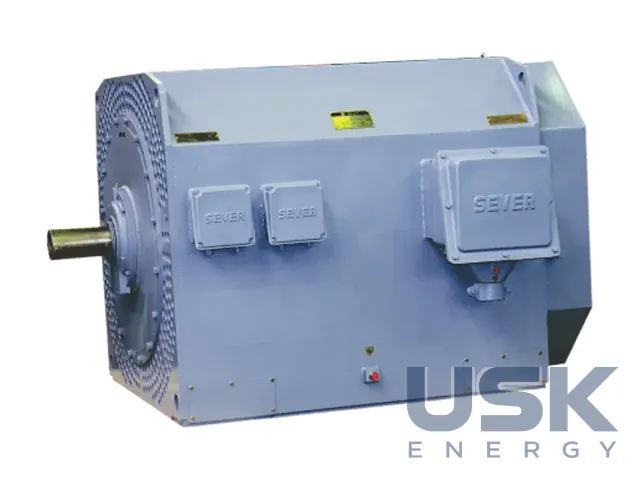

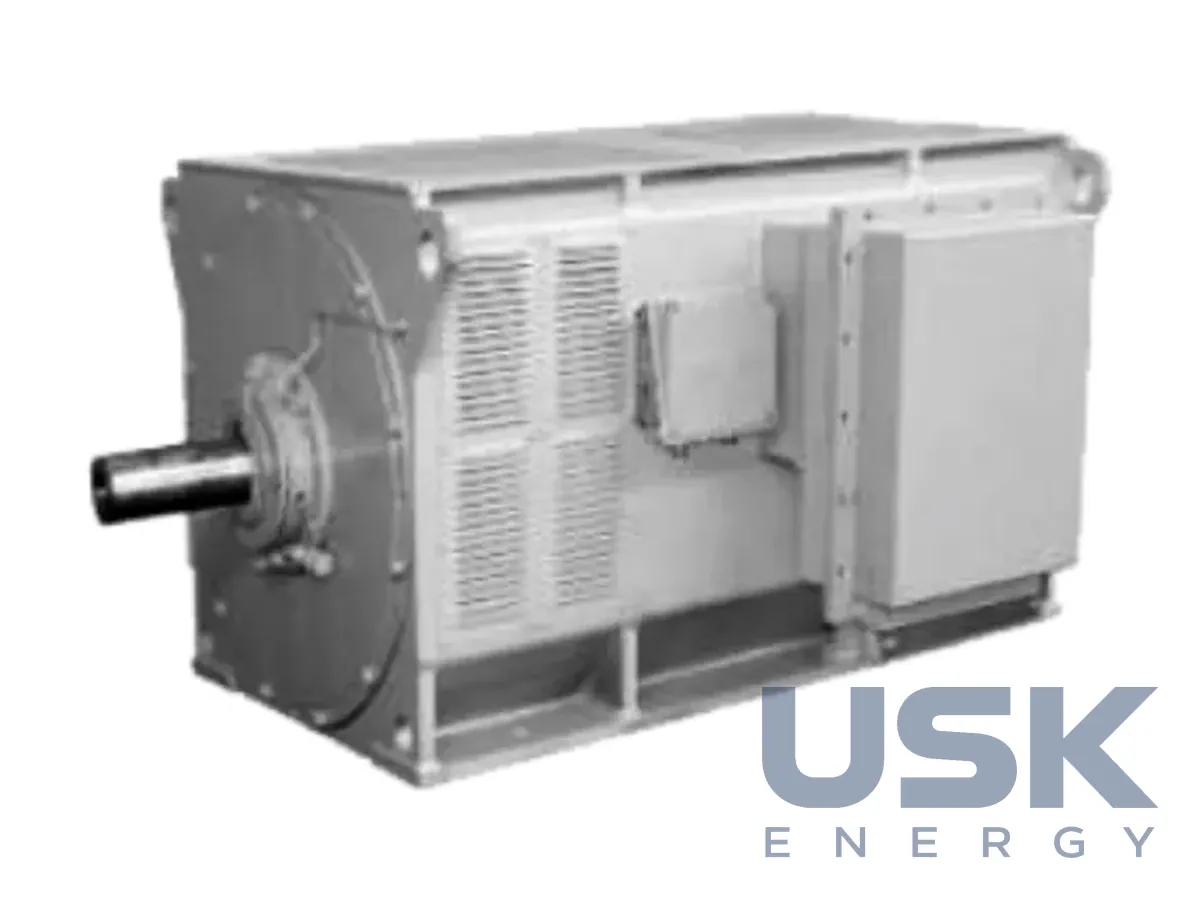

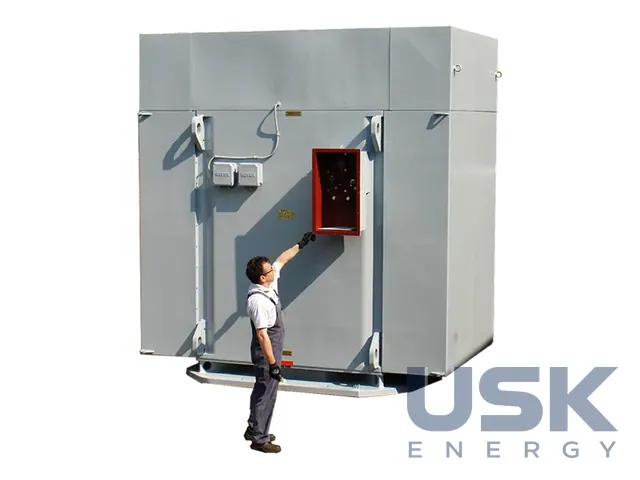

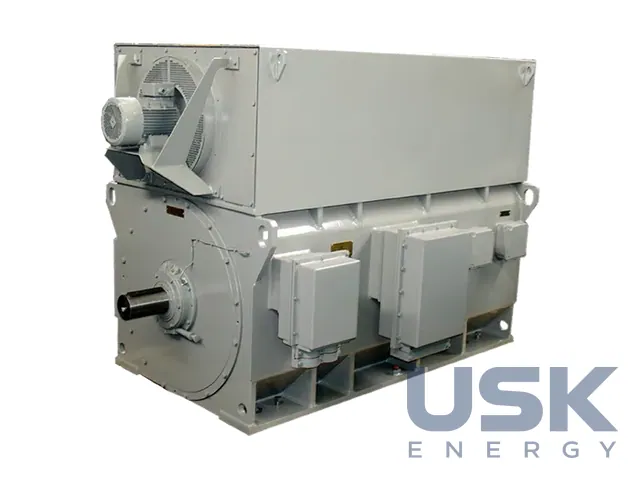

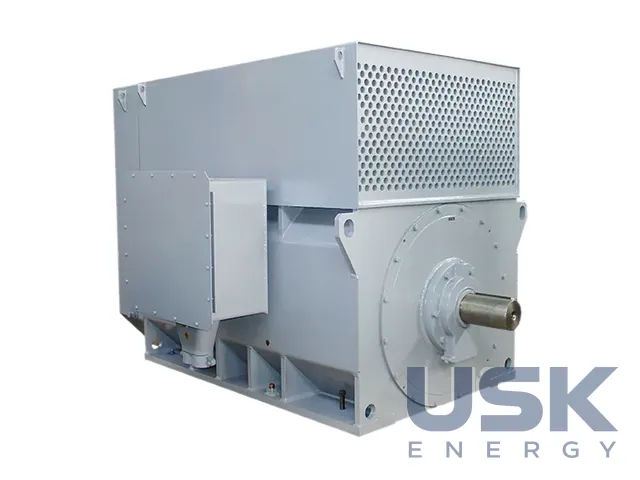

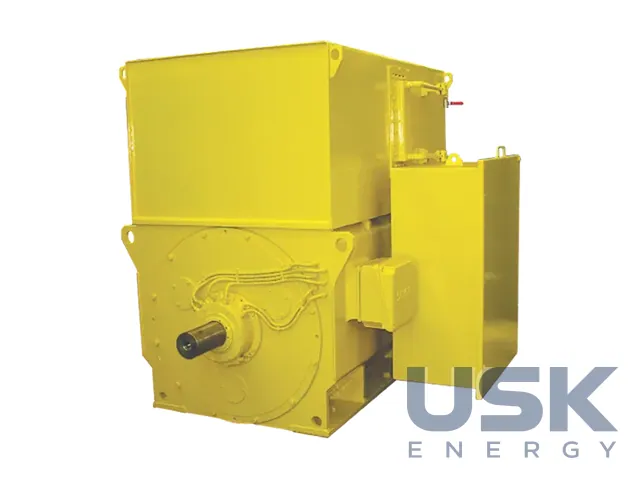

ATB Sever — високовольтні асинхронні двигуни з короткозамкненим ротором 3–13,8 кВ, 200–9000 кВт (IC01, IC511, IC611, IC81W)
Завод ATB Sever у Суботиці (Сербія) випускає високовольтні трифазні асинхронні двигуни з короткозамкненим ротором на 3–13,8 кВ потужністю 200–9000 кВт. Серії відрізняються способом охолодження та ступенем захисту. Двигуни приводять насоси, вентилятори, компресори, млини, дробарки й конвеєри.
- Напруга
- 3–13,8 кВ (3–6 кВ для частотно-регульованих)
- Потужність
- 200–9000 кВт
- Висота осі
- 355–800 (тихохідні 800–1600)
- Кількість полюсів
- 2–12 (тихохідні 4–12)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Краплезахищені двигуни 1.KO(F) з охолодженням IC01 і ступенем захисту IP23 охоплюють 200–9000 кВт. Закриті машини з повітряно-повітряним охолоджувачем 1.KZ(F) (IC611) і KZ(F)N (IC511) мають ступінь захисту IP54 і потужність 200–8000 кВт. Серія 1.KV(F) з повітряно-водяним охолоджувачем IC81W (IP54) знову доходить до 9000 кВт. Такий набір дає змогу підібрати машину і під чисте приміщення насосної, і під запилений цех. Ступінь захисту IP54 закритих серій підходить для приміщень із пилом і бризками води.
Для всіх серій висота осі 355–800, від 2 до 12 полюсів, частота 50 або 60 Гц, ізоляція класу F, монтажні виконання IM B3 та IM V1. Двигуни виготовляють за IEC 60034-1, настановні розміри відповідають IEC 60072, тож машину можна поставити на місце іншої машини IEC того самого габариту. Монтаж IM B3 означає горизонтальну машину на лапах, IM V1 вертикальну з фланцем унизу.
До групи включено спеціальні виконання. Частотно-регульовані високовольтні двигуни на 3–6 кВ мають потужність 200–4000 кВт і охолодження IC511, IC516, IC611, IC616 або IC666. Тихохідні двигуни на 3–13,8 кВ виходять потужністю 200–8000 кВт з висотою осі 800–1600 і кількістю полюсів від 4 до 12. Частотно-регульоване виконання враховує додаткове нагрівання від гармонік і роботу на знижених обертах, для чого й передбачено схеми з незалежною вентиляцією IC516, IC616 та IC666.
Окремо завод пропонує високовольтні двигуни для атомних електростанцій. За описом виробника, це машини 200–8000 кВт на 3–13,8 кВ з кількістю полюсів 2–26 і висотою осі 355–1600. Вимоги до кваліфікації такого обладнання для конкретної АЕС уточнюють під проєкт.
Сфери застосування охоплюють енергетику, зокрема власні потреби ТЕС і АЕС, металургію, гірничодобувну, хімічну та цементну промисловість. Під час заміни старого двигуна звіряють висоту осі, кількість полюсів, спосіб охолодження та напругу мережі, а для роботи від ПЧ одразу беруть частотно-регульоване виконання. Для водоканалів і теплових мереж серії підходять на заміну насосних двигунів 6 кВ.
Технічні характеристики
| Напруга | 3–13,8 кВ (3–6 кВ для частотно-регульованих) |
|---|---|
| Потужність | 200–9000 кВт |
| Висота осі | 355–800 (тихохідні 800–1600) |
| Кількість полюсів | 2–12 (тихохідні 4–12) |
| Охолодження | IC01 (краплезахищені, IP23); IC611, IC511 (повітря-повітря, IP54); IC81W (повітря-вода, IP54) |
| Частота | 50/60 Гц |
| Ізоляція | клас F |
| Монтаж | IM B3, IM V1 |
| Настановні розміри | IEC 60072 |
| Стандарт | IEC 60034-1 |
| Позначення | 1.KO(F), 1.KZ(F), KZ(F)N, 1.KV(F) |
Запит ціни та строку поставки
ATB Sever — високовольтні асинхронні двигуни з короткозамкненим ротором 3–13,8 кВ, 200–9000 кВт (IC01, IC511, IC611, IC81W), ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які серії двигунів з короткозамкненим ротором випускає ATB Sever?
Краплезахищену 1.KO(F) з IC01, закриті 1.KZ(F) і KZ(F)N з охолоджувачем повітря-повітря та 1.KV(F) з повітряно-водяним охолоджувачем IC81W. Потужність від 200 до 9000 кВт.
Чи є двигуни для роботи від перетворювача частоти?
Так, частотно-регульовані двигуни на 3–6 кВ мають потужність 200–4000 кВт. Охолодження IC511, IC516, IC611, IC616 або IC666.
Чи випускає завод двигуни для АЕС?
Так, за описом виробника є високовольтні двигуни для атомних електростанцій на 200–8000 кВт і 3–13,8 кВ. Кількість полюсів 2–26, висота осі 355–1600.
