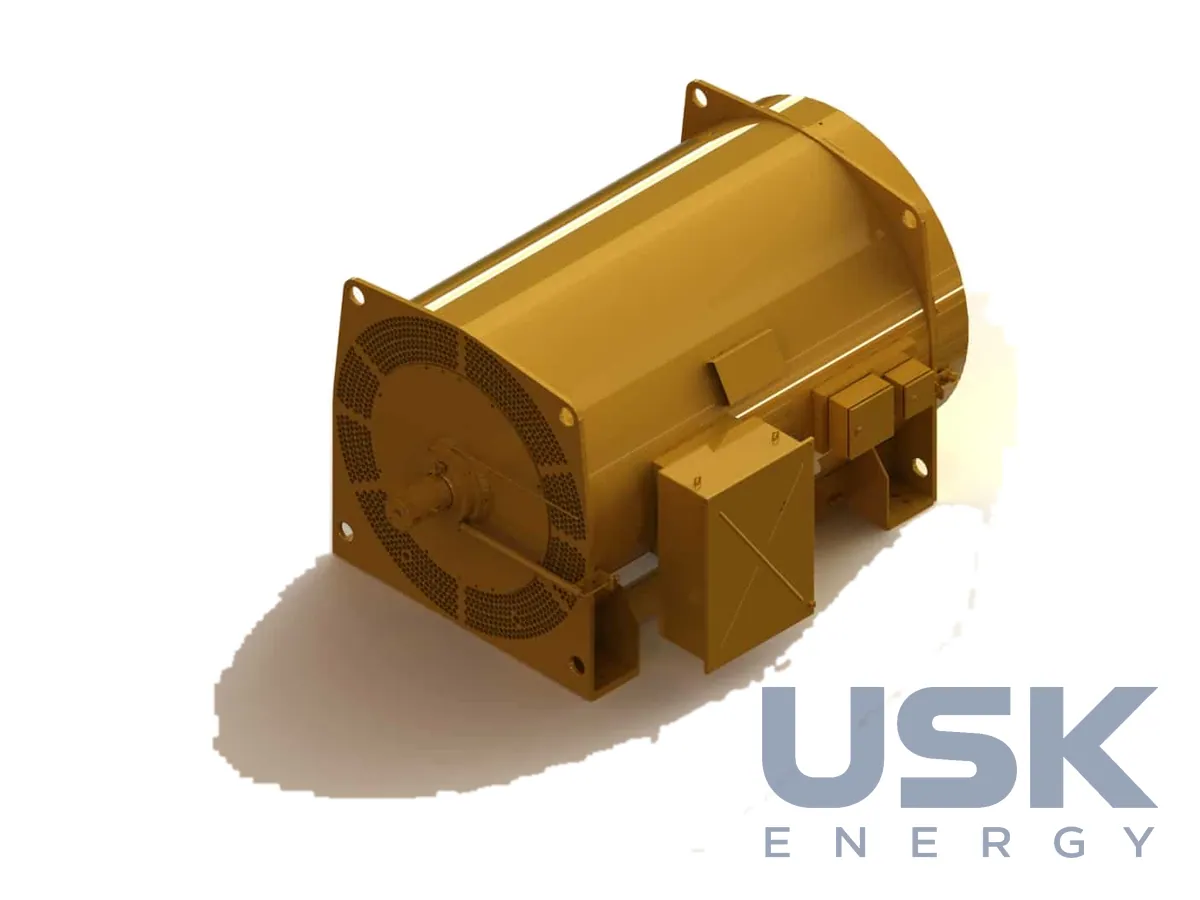

ELIN HKR — високовольтні асинхронні двигуни з короткозамкненим ротором і трубчастим охолодженням до 10 МВт
ELIN HKR — серія високовольтних асинхронних двигунів із короткозамкненим ротором і трубчастим охолодженням IC511 потужністю до 10 000 кВт і напругою до 15 кВ. Двигун повністю закритий і обходиться без охолоджувальної води. Серію використовують на млинах ТЕС, насосах АЕС, компресорах, у хімії, водопостачанні та гірництві.
- Потужність
- до 10 000 кВт
- Напруга
- до 15 кВ
- Частота обертання
- до 3600 об/хв
- Габарит IEC
- 450–1320
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Охолоджувальні труби вбудовано просто в корпус. Внутрішнє повітря обтікає труби ззовні, а зовнішнє продуває їх зсередини вентилятор на валу. Машина залишається закритою (TEPV, totally enclosed, tube-cooled) і має компактну висоту, тож HKR легше вписується на місце старого двигуна в тісному приміщенні. Конструкція стійка до забрудненого навколишнього середовища, і це цінують у цементній та гірничій галузях, де повітря сильно запилене. У лінійці ELIN серія HKR стоїть між ребристими двигунами HKG і потужнішою серією HKL з окремим теплообмінником повітря–повітря.
Від перетворювача частоти двигун працює до 3600 об/хв, габарити за IEC 450–1320. Пуск прямий від мережі, через пристрій плавного пуску або від ПЧ. Стандартні монтажні виконання IM B3 (IM1001), IM B5 (IM3001) та IM V1 (IM3011), спеціальні на запит. Ступінь захисту до IP55, ізоляція класу F або H. В оглядових матеріалах ELIN серію наведено як MKR/HKR з напругами 0,4–15 кВ, MKR позначає низьковольтний варіант.
Обмотку роблять формованою і просочують вакуумно-нагнітальним методом, як і в інших високовольтних машинах ELIN. Двигуни проходять випробування на власному випробувальному полі заводу в Прединзі. Серію проєктують за IEC 60034 або NEMA MG1. Для вибухонебезпечних зон є спеціальна конструкція із сертифікацією ATEX та IECEx, окремо виконують морські версії та двигуни для атомних станцій.
На вугільних ТЕС HKR обертають вугільні млини, на АЕС насоси введення борної кислоти та інші насоси. Серія працює також на компресорах паливного газу, насосах і вентиляторах хімічних підприємств, водопостачання та гірництва. Серед постачань є двигуни для проєкту Rasfuel компанії MAN. HKR підходить на заміну закритих високовольтних асинхронних двигунів 6–10 кВ із трубчастим охолодженням.
Під заміну старого двигуна задають потужність, напругу, частоту обертання, спосіб пуску, монтажне виконання та приєднувальні розміри. Для запилених цехів окремо обговорюють доступ до труб теплообмінника для чищення, бо від їхнього стану залежить температура обмотки. Напруги 6 і 10 кВ, типові для старих двигунів, лежать у межах серії до 15 кВ.
Технічні характеристики
| Потужність | до 10 000 кВт |
|---|---|
| Напруга | до 15 кВ |
| Частота обертання | до 3600 об/хв |
| Габарит IEC | 450–1320 |
| Охолодження | IC511 (TEPV, трубчастий теплообмінник повітря–повітря) |
| Пуск | DOL, плавний пуск, ПЧ |
| Ступінь захисту | до IP55 |
| Ізоляція | F або H |
| Монтаж | IM B3, IM B5, IM V1 |
| Стандарти | IEC 60034, NEMA MG1; ATEX, IECEx |
Запит ціни та строку поставки
ELIN HKR — високовольтні асинхронні двигуни з короткозамкненим ротором і трубчастим охолодженням до 10 МВт, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (>75–375 кВт) 8501 53 94 00 (>375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (>75–375 кВт) 8501 53 94 (>375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 40 00 (>75–<149,2 кВт) 8501 53 80 00 (>150 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і напругу мають двигуни ELIN HKR?
До 10 000 кВт за напруги до 15 кВ. Від ПЧ двигун працює до 3600 об/хв, габарити за IEC 450–1320.
Чи потрібна двигуну HKR охолоджувальна вода?
Ні, охолодження трубчасте за схемою IC511 (TEPV). Зовнішнє повітря продуває вбудовані в корпус труби, внутрішній контур залишається закритим.
Які двигуни може замінити серія HKR?
Закриті високовольтні асинхронні двигуни 6–10 кВ із трубчастим охолодженням, зокрема в цементній і гірничій галузях. Монтажні виконання IM B3, IM B5 та IM V1.
