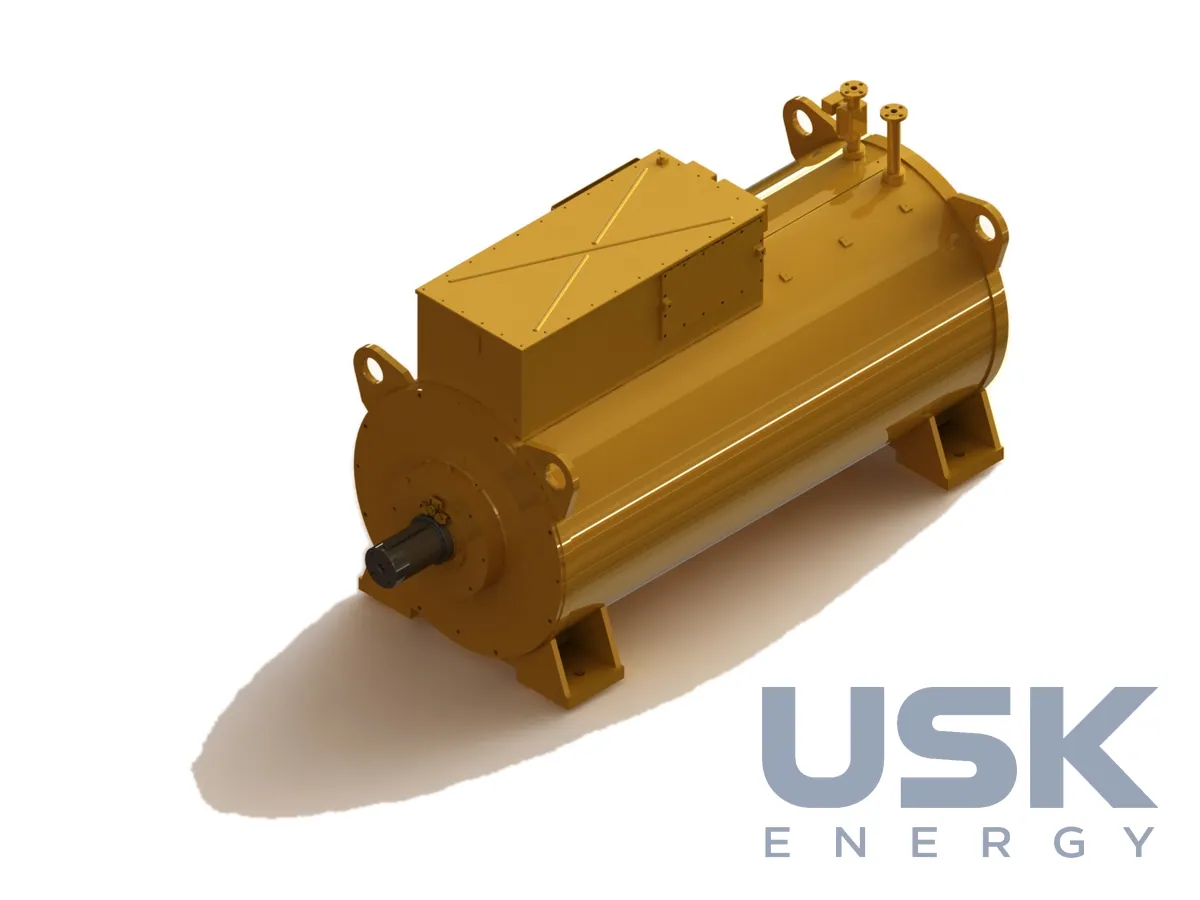

ELIN HKH — високовольтні асинхронні двигуни з водяною сорочкою 3,3–10 кВ до 3 МВт
ELIN HKH — серія високовольтних асинхронних двигунів із короткозамкненим ротором і водяною сорочкою статора, до 3000 кВт за напруги 3,3–10 кВ. Вода циркулює каналами зварного корпусу й забирає тепло безпосередньо від осердя статора. Двигуни працюють у гірничих машинах, екструдерах пластмас, на випробувальних стендах і насосах.
- Потужність
- до 3000 кВт
- Напруга
- 3,3–10 кВ
- Частота обертання
- 0–2000 об/хв (з ПЧ)
- Габарит IEC
- 355–560
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ELIN Motoren належить до піонерів водоохолоджуваних двигунів і випускає їх з 1973 року. Корпус HKH зварний, водяні канали в ньому працюють як теплообмінник, тому окремих охолоджувачів на машині немає. Від перетворювача частоти HKH працює в діапазоні від 0 до 2000 об/хв. Габарити за IEC 355–560, стандартне монтажне виконання IM B3 (IM1001), спеціальні завод робить на запит. Ступінь захисту до IP65, клас ізоляції та нагрівання F, шум менше 80 дБ(А).
Водяна сорочка робить двигун компактним і дає високу питому потужність. Зовнішнього вентилятора немає, тому шум нижчий, а повітря в приміщенні двигун майже не нагріває. Закрита оболонка не пускає всередину пил і вологу. Такі машини обирають там, де мало місця, а середовище забруднене чи агресивне, як у шахті. До комплекту входять поширені датчики температури й вібрації, різні енкодери та радіальні ущільнення вала.
Серію HKH виробник відносить до двигунів для гірничих машин. Для вибухонебезпечних зон підземних виробок ELIN постачає водоохолоджувані низько- та високовольтні двигуни потужністю від 36 кВт до 3 МВт. Вони приводять комбайни, прохідницькі бурові установки, скребкові конвеєри та дробарки. Під землею водяне охолодження особливо доречне, бо двигун майже не віддає тепло в обмежений об’єм виробки. Підприємство має сертифікати ATEX, IECEx, MSHA, MA (Китай) та ANZEx, тобто може постачати шахтні двигуни на ринки з різними системами допуску.
Двигуни проєктують за IEC 60034 або NEMA MG1. Поза шахтами HKH ставлять на екструдери пластмас високої потужності, випробувальні стенди та насоси. На стенді компактний двигун зі стабільною температурою і малим шумом простіше розмістити поруч з об’єктом випробувань. Серія підходить як альтернатива високовольтним шахтним і рудниковим двигунам із водяним охолодженням. Виготовлення і випробування проходять на заводі ELIN у Прединзі (Австрія).
Для підбору потрібні потужність, напруга, діапазон швидкостей, монтажне виконання, приєднувальні розміри та параметри води, яку можна подати до сорочки. Для шахти додають вид вибухозахисту і сертифікат, потрібний на місці експлуатації. Для стенда чи екструдера важливий робочий діапазон швидкостей від ПЧ.
Технічні характеристики
| Потужність | до 3000 кВт |
|---|---|
| Напруга | 3,3–10 кВ |
| Частота обертання | 0–2000 об/хв (з ПЧ) |
| Габарит IEC | 355–560 |
| Корпус | зварний, статор з водяним охолодженням |
| Ступінь захисту | до IP65 |
| Ізоляція | клас F |
| Рівень шуму | < 80 дБ(А) |
| Монтаж | IM B3 (IM1001) |
| Стандарти | IEC 60034, NEMA MG1 |
| Опції | датчики температури й вібрації, енкодери, радіальні ущільнення вала |
Запит ціни та строку поставки
ELIN HKH — високовольтні асинхронні двигуни з водяною сорочкою 3,3–10 кВ до 3 МВт, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (>75–375 кВт) 8501 53 94 00 (>375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (>75–375 кВт) 8501 53 94 (>375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 40 00 (>75–<149,2 кВт) 8501 53 80 00 (>150 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які напруга та потужність двигунів ELIN HKH?
Напруга від 3,3 до 10 кВ, потужність до 3000 кВт. Від ПЧ двигун працює в діапазоні 0–2000 об/хв.
Який ступінь захисту та рівень шуму має HKH?
Ступінь захисту до IP65, рівень шуму менше 80 дБ(А). Ізоляція класу F.
Чи підходять двигуни HKH для шахт?
Так, серію HKH виробник відносить до двигунів для гірничих машин. Для вибухонебезпечних зон ELIN має сертифікати ATEX, IECEx, MSHA, MA та ANZEx.
