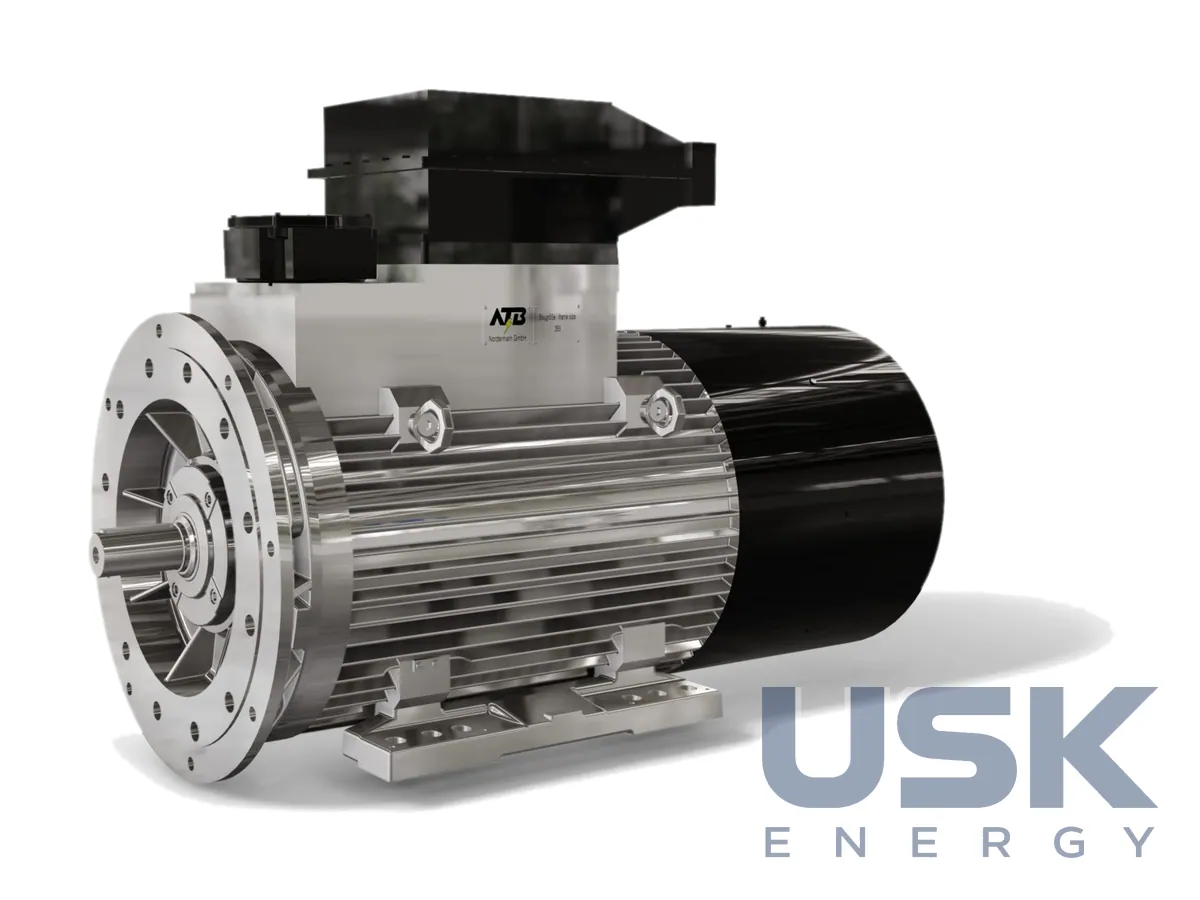

ATB Nordenham — вибухозахищені асинхронні двигуни середньої напруги 3–6,6 кВ, 160–700 кВт (Ex db, Ex db eb, Ex tb)
ATB Nordenham (Нижня Саксонія, Німеччина) спеціалізується на вибухозахищених асинхронних двигунах і випускає серію середньої напруги на 3–6,6 кВ потужністю 160–700 кВт. Двигуни доповнюють низьковольтну програму заводу. Вони призначені для потужних приводів насосів, компресорів і вентиляторів у вибухонебезпечних газових і пилових зонах.
- Напруга
- 3–6,6 кВ
- Потужність
- 160–700 кВт
- Висота осі
- 63–500 (за рядом заводу)
- Вибухозахист
- II 2G Ex db eb IIC(B) T4 Gb; II 2G Ex db IIC(B) T4 Gb; II 2D Ex tb IIIC T120 °C Db
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Доступні три види вибухозахисту. Перший поєднує вибухонепроникну оболонку з клемною коробкою підвищеного захисту, маркування II 2G Ex db eb IIC(B) T4 Gb. Другий виконано повністю вибухонепроникним, II 2G Ex db IIC(B) T4 Gb. Третій захищає від займання горючого пилу оболонкою, II 2D Ex tb IIIC T120 °C Db. Двигуни сертифіковані за ATEX, IECEx і CCC. Категорія 2G розрахована на газові зони, де вибухонебезпечна суміш може з'являтися в нормальному режимі, 2D на аналогічні пилові зони.
Клемна коробка Ex eb спрощує підключення кабелів на об'єкті, бо її не треба виконувати з вибухонепроникними зазорами. Повне Ex db обирають там, де клемний відсік теж має бути вибухонепроникним. Позначення IIC(B) вказує на виконання для підгрупи газів IIC або IIB, температурний клас T4.
Ізоляція класу нагрівостійкості 155 (F) працює з перевищенням температури за класом 130 (B), на замовлення ставлять ізоляцію 180 (H) з використанням за 155 (F). Такий запас за температурою подовжує ресурс обмотки. Ступінь захисту IP55, IP56, IP65 або IP66. Монтажні виконання охоплюють B3, B5, V5, V6, V1, V18, B14 та B35, тобто машини на лапах, фланцеві й вертикальні. Висота осі за рядом заводу становить 63–500. Перехід на 3–6,6 кВ для потужностей 160–700 кВт зменшує струм у кабелі порівняно з низьковольтним приводом, тож переріз кабелю й пускова апаратура виходять меншими.
Виробник зазначає продуману систему охолодження, високу енергоефективність за стандартами IEC і просте обслуговування, двигуни позиціонують для важких умов експлуатації. Галузі застосування — нафтогазова промисловість (насоси, компресори, вентилятори на установках підготовки та переробки), хімія й нафтохімія, газотранспорт, морські платформи, вугільні та гірничорудні підприємства з пиловими зонами. Морські платформи та газотранспорт додають вимоги до стійкості проти вологи й солоного туману, під які підходять ступені захисту IP65 та IP66.
Позиція може замінити вибухозахищені високовольтні двигуни 6 кВ серій типу ВАО, 2ВАО та аналогічних у діапазоні до 700 кВт. Під час заміни звіряють висоту осі, монтажне виконання, маркування вибухозахисту й температурний клас із вимогами зони, а також напругу мережі.
Технічні характеристики
| Напруга | 3–6,6 кВ |
|---|---|
| Потужність | 160–700 кВт |
| Висота осі | 63–500 (за рядом заводу) |
| Вибухозахист | II 2G Ex db eb IIC(B) T4 Gb; II 2G Ex db IIC(B) T4 Gb; II 2D Ex tb IIIC T120 °C Db |
| Сертифікати | ATEX, IECEx, CCC |
| Ізоляція | клас 155 (F) з використанням за 130 (B) або 180 (H) за 155 (F) |
| Ступінь захисту | IP55, IP56, IP65, IP66 |
| Монтаж | B3, B5, V5, V6, V1, V18, B14, B35 |
Запит ціни та строку поставки
ATB Nordenham — вибухозахищені асинхронні двигуни середньої напруги 3–6,6 кВ, 160–700 кВт (Ex db, Ex db eb, Ex tb), ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які види вибухозахисту мають двигуни ATB Nordenham?
II 2G Ex db eb IIC(B) T4 Gb, II 2G Ex db IIC(B) T4 Gb та II 2D Ex tb IIIC T120 °C Db для пилових зон. Сертифікати ATEX, IECEx і CCC.
На яку напругу та потужність випускають ці двигуни?
Напруга 3–6,6 кВ, потужність 160–700 кВт. Вони можуть замінити вибухозахищені двигуни 6 кВ типу ВАО і 2ВАО до 700 кВт.
Яка ізоляція застосовується?
Ізоляція класу 155 (F) з використанням за 130 (B), на замовлення 180 (H) з використанням за 155 (F). Ступінь захисту IP55, IP56, IP65 або IP66.
