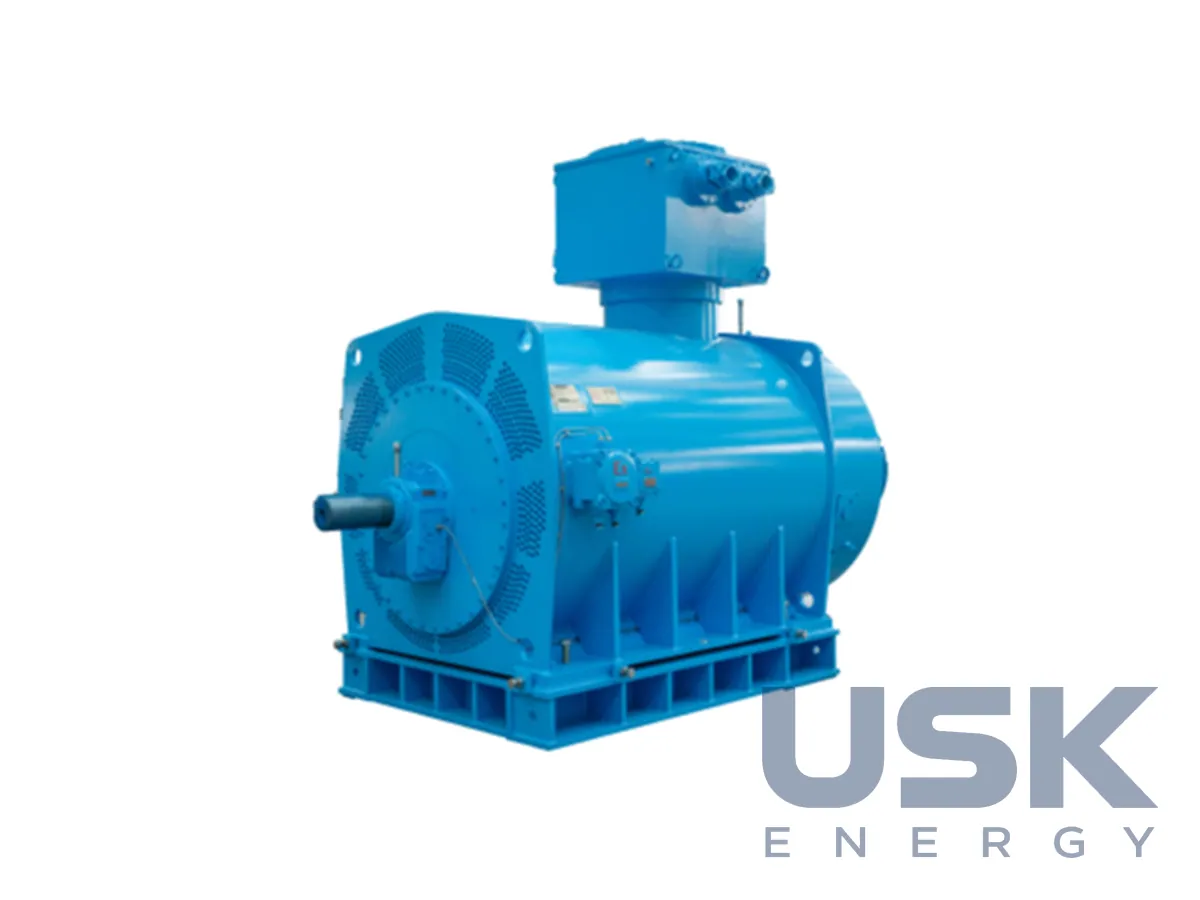

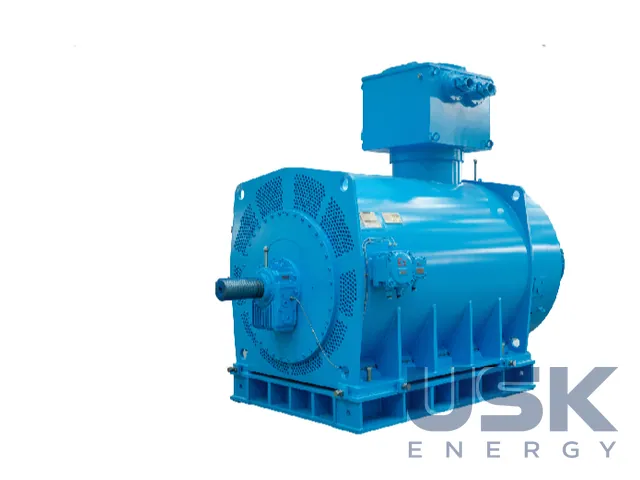

ATB Wolong TEFC/TETC — високовольтні асинхронні двигуни закритого виконання 3–11 кВ, 160–4500 кВт
TEFC і TETC утворюють базову платформу закритих високовольтних асинхронних двигунів Wolong-ATB з короткозамкненим ротором на 3–11 кВ і 160–4500 кВт. Серії відрізняються охолодженням, у першої ребристий корпус із зовнішнім вентилятором, у другої трубчастий охолоджувач повітря-повітря. Двигуни ставлять на насоси, вентилятори, компресори, конвеєри, мішалки, дробарки й лебідки.
- Напруга
- 3–11 кВ
- Потужність
- 160–2240 кВт (TEFC); 185–4500 кВт (TETC)
- Висота осі
- H355–560 (TEFC); H500–1000 (TETC)
- Частота обертання
- 500–3600 об/хв (TEFC); 300–3600 об/хв (TETC)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

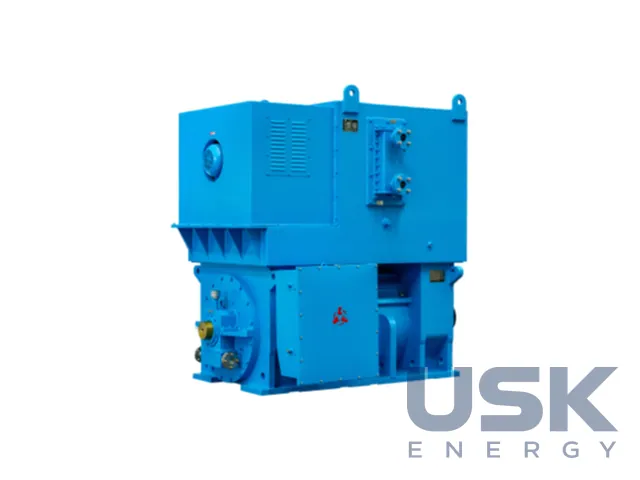

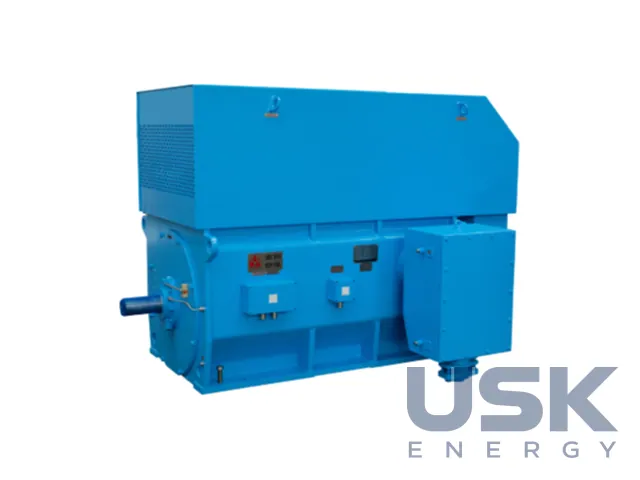

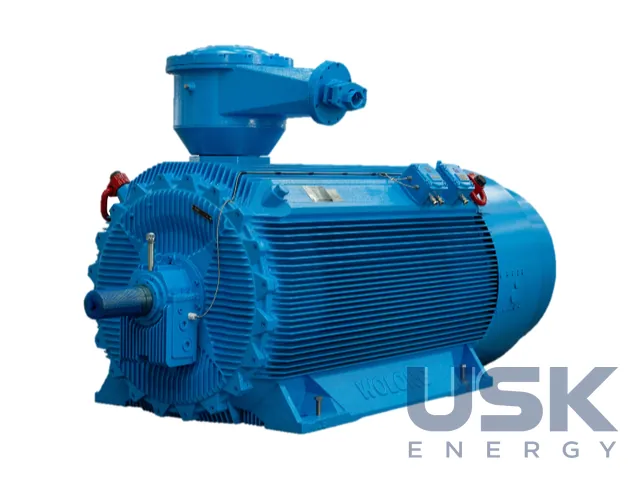

TEFC (Totally Enclosed Fan Cooled) має ребристий корпус і зовнішній вентилятор на валу, спосіб охолодження IC411. У виконанні IC416 вентилятор отримує окремий привод, і обдування не слабшає на низьких обертах від перетворювача. TETC (Totally Enclosed Tube Cooled) оснащено трубчастим охолоджувачем повітря-повітря за схемою IC511 або IC516. За однакової висоти осі трубчаста машина відводить більше тепла, тому з неї виходять двигуни більшої потужності.
Ряд TEFC охоплює 160–2240 кВт за висоти осі H355–560 і частоти обертання 500–3600 об/хв. TETC перекриває 185–4500 кВт, висоти осі H500–1000 і частоти 300–3600 об/хв. Номінальна напруга обох серій 3000–11 000 В, живлення від мережі 50 або 60 Гц чи від ПЧ. Стандартне виконання призначене для висоти встановлення до 1000 м, за окремим замовленням машину готують для висот до 5000 м над рівнем моря.
Ротор виготовляють із литою алюмінієвою кліткою або з мідними стрижнями. Ступінь захисту до IP66, монтажні виконання IMB3, IMB35 та IMV1. Виробник указує на меншу висоту осі за більшої потужності, підвищений ККД, низький шум і зручне обслуговування. Для небезпечних зон є вибухонепроникна оболонка Ex db та захист від займання пилу Ex tb. Мідну клітку зазвичай обирають для важких пусків і частих вмикань, литу алюмінієву для типових насосних і вентиляторних приводів.
Двигуни проєктують за GB, IEC, NEMA, BS, API та EN. Перелік сертифікатів містить IECEx, ATEX, CCC, CSA, UL, а також MA, гірничу сертифікацію КНР, яку вимагають для вугільних шахт. Серії працюють у нафтовій, газовій і хімічній промисловості, на вугільних шахтах, у металургії, портах і машинобудуванні. На електростанціях це приводи власних потреб.
Для українських підприємств TEFC і TETC підходять на заміну закритих високовольтних асинхронних двигунів 6–10 кВ із самовентиляцією потужністю до 4,5 МВт, яких багато на насосних, вентиляторних і конвеєрних приводах. Перед заміною звіряють висоту осі, монтажне виконання та спосіб охолодження, бо від них залежать фундамент і простір навколо машини.
Технічні характеристики
| Напруга | 3–11 кВ |
|---|---|
| Потужність | 160–2240 кВт (TEFC); 185–4500 кВт (TETC) |
| Висота осі | H355–560 (TEFC); H500–1000 (TETC) |
| Частота обертання | 500–3600 об/хв (TEFC); 300–3600 об/хв (TETC) |
| Охолодження | IC411/IC416 (TEFC, ребристий корпус); IC511/IC516 (TETC, трубчастий охолоджувач) |
| Частота | 50/60 Гц, робота від ПЧ |
| Ступінь захисту | до IP66 |
| Вибухозахист | Ex db, Ex tb |
| Ротор | литий алюмінієвий або мідні стрижні |
| Монтаж | IMB3, IMB35, IMV1 |
| Стандарти | GB, IEC, NEMA, BS, API, EN |
| Сертифікати | IECEx, ATEX, CCC, MA, CSA, UL |
Запит ціни та строку поставки
ATB Wolong TEFC/TETC — високовольтні асинхронні двигуни закритого виконання 3–11 кВ, 160–4500 кВт, ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності мають TEFC і TETC?
TEFC охоплює 160–2240 кВт за висоти осі H355–560, TETC 185–4500 кВт за висоти осі H500–1000. Напруга обох серій 3000–11 000 В.
Чи є вибухозахищене виконання для шахт і хімічних виробництв?
Так, двигуни виконують з вибухонепроникною оболонкою Ex db або з пилозахистом Ex tb. Серед сертифікатів є ATEX, IECEx і гірничий сертифікат КНР MA.
Які монтажні виконання передбачено?
IMB3 на лапах, IMB35 на лапах із фланцем і вертикальне IMV1. Ступінь захисту до IP66.
