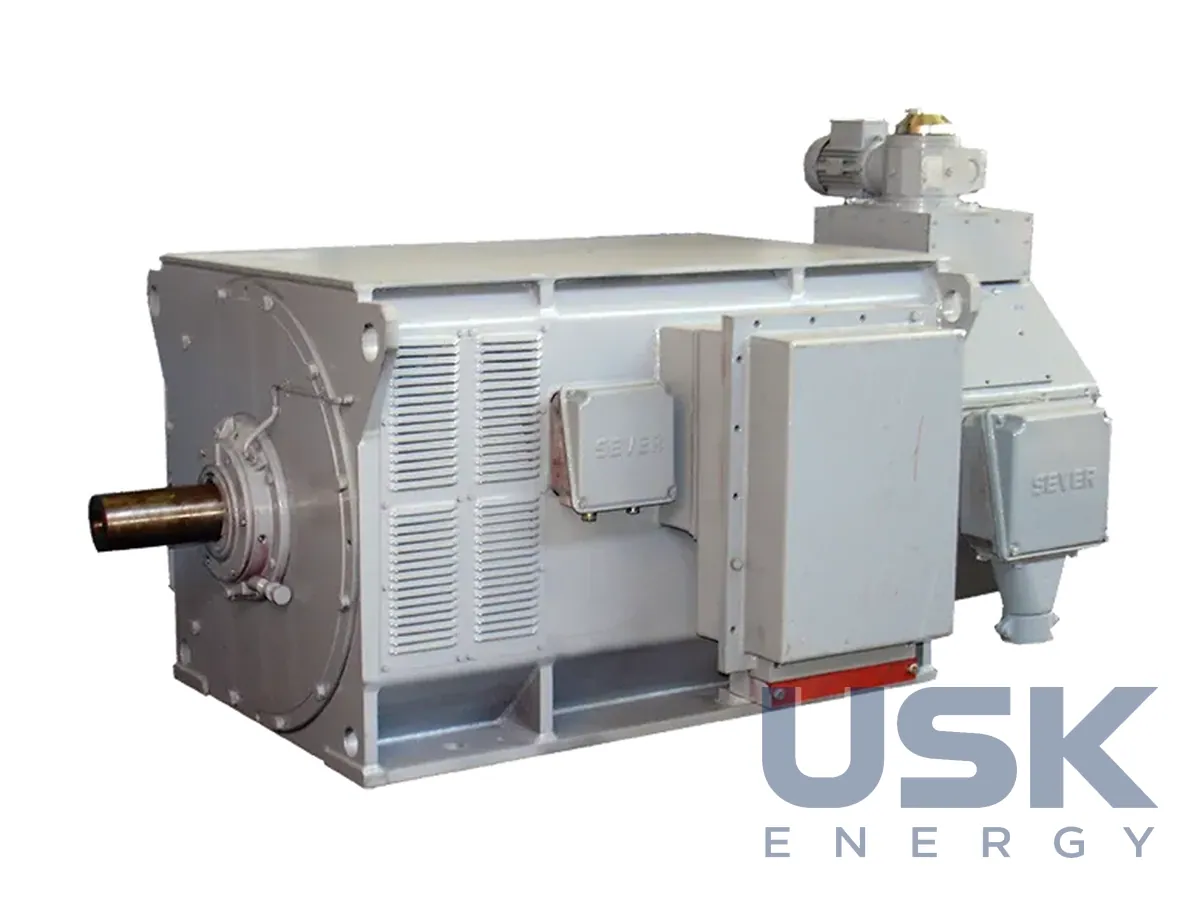

ATB Sever — високовольтні асинхронні двигуни з фазним ротором 3–13,8 кВ, 200–9000 кВт
Завод ATB Sever у Суботиці випускає високовольтні асинхронні двигуни з фазним ротором і контактними кільцями на 3–13,8 кВ потужністю 200–9000 кВт. Вони працюють на механізмах із важким пуском і регулюванням, наприклад на кульових млинах, дробарках, потужних вентиляторах, компресорах і підіймальних машинах. Інша ніша охоплює мережі, де великі пускові струми неприпустимі.
- Напруга
- 3–13,8 кВ
- Потужність
- 200–9000 кВт (IC01, IC81W); 200–8000 кВт (IC611, IC511)
- Ротор
- фазний (з контактними кільцями)
- Висота осі
- 355–800
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Пусковий реостат або пристрій регулювання в колі ротора дає високий пусковий момент за обмеженого струму. Так плавно розганяються машини з великим моментом інерції, а напруга мережі не просідає під час пуску. Опір у колі ротора поступово виводять у міру розгону, після чого кільця закорочують і двигун працює як звичайна асинхронна машина. Для кульового млина з великою масою завантаження такий пуск м'якший і для механіки, бо момент наростає керовано.

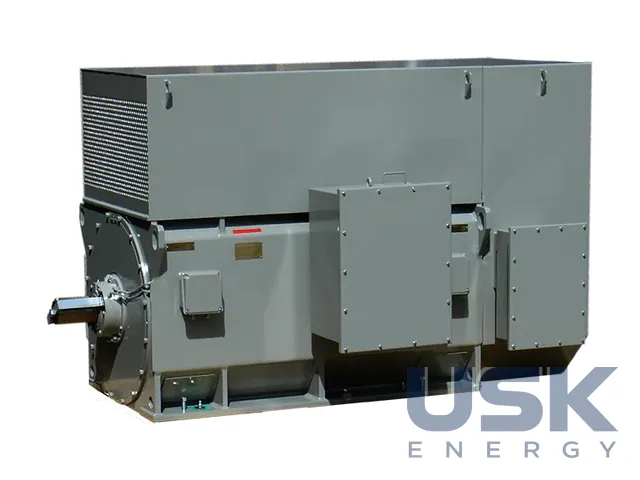

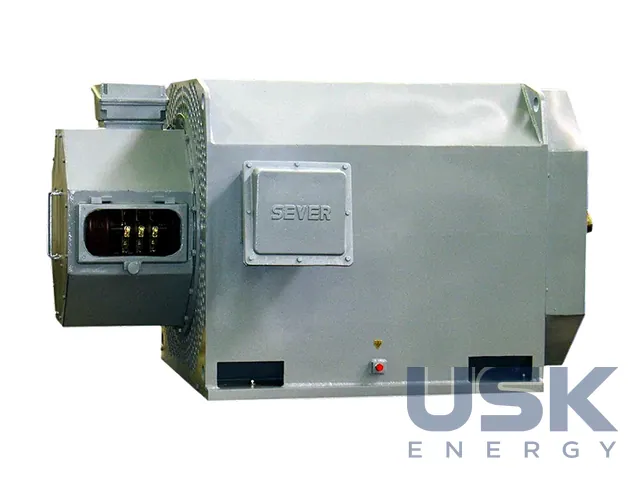

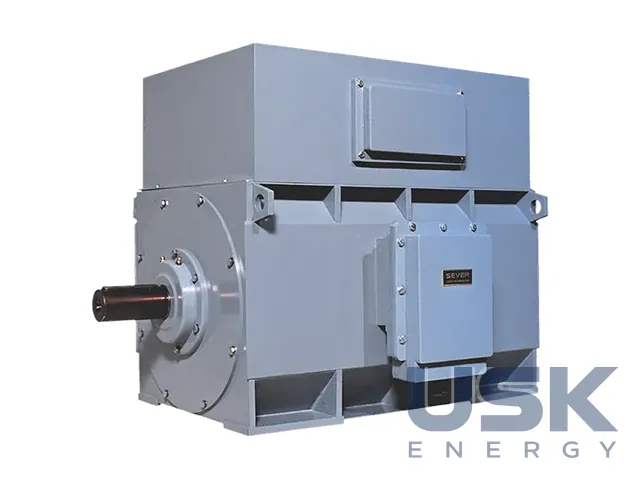

Позиція охоплює чотири серії, що відрізняються охолодженням. Краплезахищена 1.PO(F) має охолодження IC01 і ступінь захисту IP23, потужність 200–9000 кВт. Серії з повітряно-повітряним охолоджувачем 1.PZ(F) (IC611) і ZP(F)N (IC511) виконано зі ступенем захисту IP54 і потужністю 200–8000 кВт. Серія 1.PV(F) з повітряно-водяним охолоджувачем IC81W (IP54) знову охоплює 200–9000 кВт. Вибір між повітряним і водяним охолоджувачем залежить від наявності технічної води та температури в цеху.
Загальні параметри — напруга 3–13,8 кВ, частота 50 або 60 Гц, висота осі 355–800, від 2 до 12 полюсів, ізоляція класу F, монтажні виконання IM B3 та IM V1. Двигуни виготовляють за IEC 60034-1, настановні розміри відповідають IEC 60072. Краплезахищене виконання простіше, але потребує чистого сухого повітря в приміщенні, а закриті серії з охолоджувачами ставлять у запилених цехах.
Фазний ротор залишається затребуваним у металургії, гірничорудній і цементній промисловості, на збагачувальних фабриках, де велику кількість двигунів млинів і дробарок історично побудовано саме за такою схемою. Двигуни цього типу застосовують і в приводах з асинхронно-вентильним каскадом, а також там, де потрібне обмежене регулювання швидкості. Заміна однотипним двигуном з фазним ротором зберігає наявну пускову апаратуру й кабельні лінії ротора, тому її розглядають поряд із переходом на короткозамкнений двигун з ПЧ.
Під час заміни старого двигуна з фазним ротором звіряють напругу й струм ротора, бо від них залежить, чи підійде наявний пусковий реостат або станція керування. Також перевіряють висоту осі, кількість полюсів і спосіб охолодження.
Технічні характеристики
| Напруга | 3–13,8 кВ |
|---|---|
| Потужність | 200–9000 кВт (IC01, IC81W); 200–8000 кВт (IC611, IC511) |
| Ротор | фазний (з контактними кільцями) |
| Висота осі | 355–800 |
| Кількість полюсів | 2–12 |
| Охолодження | IC01 (IP23); IC611, IC511 (IP54); IC81W (IP54) |
| Частота | 50/60 Гц |
| Ізоляція | клас F |
| Монтаж | IM B3, IM V1 |
| Стандарт | IEC 60034-1, IEC 60072 |
| Позначення | 1.PO(F), 1.PZ(F), ZP(F)N, 1.PV(F) |
Запит ціни та строку поставки
ATB Sever — високовольтні асинхронні двигуни з фазним ротором 3–13,8 кВ, 200–9000 кВт, ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які серії двигунів з фазним ротором випускає ATB Sever?
Краплезахищену 1.PO(F) з охолодженням IC01, серії 1.PZ(F) і ZP(F)N з охолоджувачем повітря-повітря та 1.PV(F) з повітряно-водяним охолоджувачем. Потужність від 200 до 9000 кВт.
На яку напругу та частоту розраховані двигуни?
Напруга 3–13,8 кВ, частота 50 або 60 Гц. Кількість полюсів від 2 до 12, висота осі 355–800.
За якими стандартами виготовляють двигуни?
Двигуни відповідають IEC 60034-1, настановні розміри виконано за IEC 60072. Ізоляція класу F, монтаж IM B3 або IM V1.
