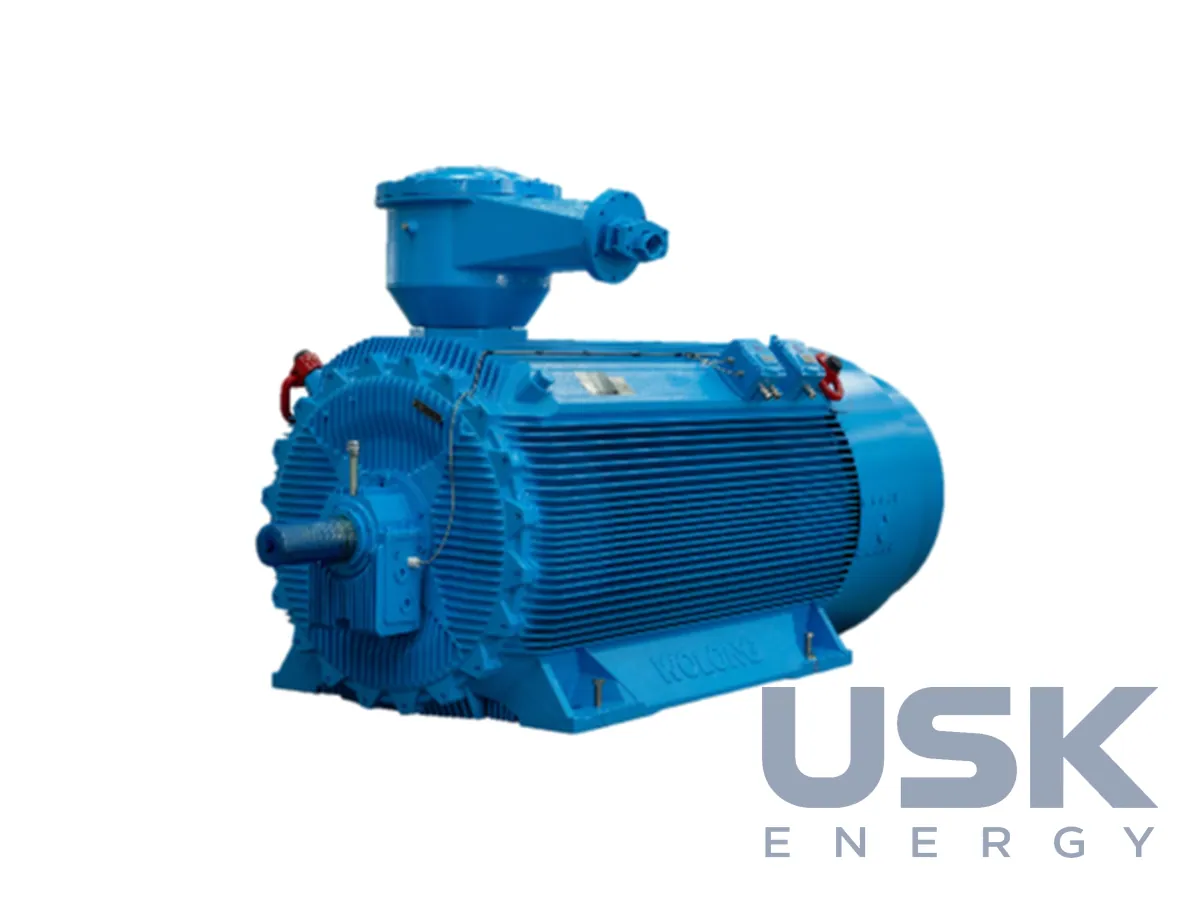

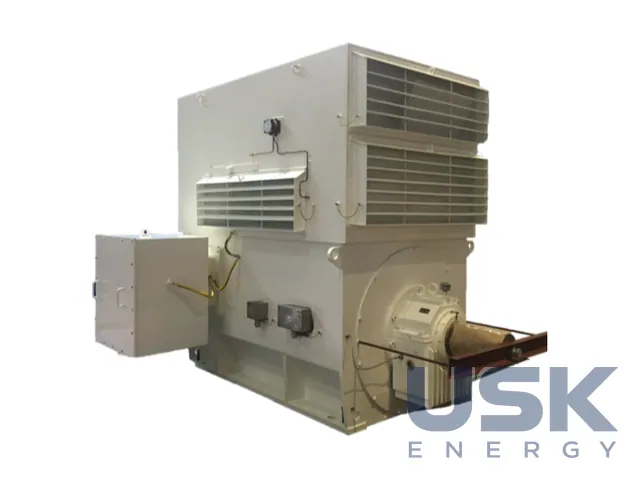

ATB Wolong WPI/WPII — високовольтні асинхронні двигуни відкритого виконання за NEMA MG1, 2–13,8 кВ, 200–10 000 к.с.
Серія WPI/WPII охоплює високовольтні асинхронні двигуни відкритого захищеного виконання на 2–13,8 кВ потужністю 200–10 000 к.с. (приблизно 150–7460 кВт). Її спроєктовано за NEMA MG1 для ринку Північної Америки. Основне навантаження — поршневі та відцентрові компресори, насоси й вентилятори нафтогазових, хімічних і металургійних підприємств.
- Напруга
- 2–13,8 кВ
- Потужність
- 200–10 000 к.с. (≈150–7460 кВт)
- Висота осі
- H355–710
- Частота обертання
- 280–3600 об/хв
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Позначення WPI та WPII походять із класифікації NEMA, де так названо класи «Weather Protected Type I» і «Type II». Обидва описують відкриту конструкцію з прямою вентиляцією навколишнім повітрям, захищену від атмосферних впливів. Wolong-ATB орієнтувала серію на північноамериканський ринок, тому двигуни відповідають IEC, NEMA та API, а також електротехнічним правилам NEC (США) і CEC (Канада). Сертифікати IECEx, CSA та UL.
Код охолодження IC01 означає відкриту машину з вентилятором на власному валу. У виконанні IC06 повітря подає незалежний вентилятор, і потік не залежить від швидкості ротора, що зручно для тривалої роботи на знижених обертах. Ступінь захисту до IP24. Висота осі H355–710, частота обертання 280–3600 об/хв, номінальна напруга 2000–13 800 В. Двигун живиться від мережі 50/60 Гц або від перетворювача частоти. Стандартне виконання призначене для висоти встановлення до 1000 м над рівнем моря, для майданчиків на 1000–5000 м виробник готує машину на замовлення.
Ротор має литу алюмінієву клітку або мідні стрижні. Монтажне виконання IMB3, на лапах із горизонтальним валом. Виробник указує на меншу висоту осі за більшої потужності, підвищений ККД, знижений шум і зручний доступ для обслуговування. Серію спеціально орієнтовано на привод поршневих компресорів, хоча в переліку навантажень є й відцентрові компресори, насоси та вентилятори.
Для вибухонебезпечних зон за північноамериканською класифікацією передбачено виконання Class I Division 2 та Class I Zone 2. Двигуни працюють у нафтовій, газовій і хімічній промисловості, вугільній галузі та металургії, на електростанціях, у портах і в машинобудуванні. Division 2 і Zone 2 відповідають зонам, де горюче газове середовище з'являється лише за порушення нормального режиму, тому там допускають машину без іскрячих частин і без вибухонепроникної оболонки.
В Україні серія має сенс під час модернізації обладнання, яке спочатку постачали за американськими стандартами. Друга ніша — закриті приміщення з чистим повітрям, де відкрите виконання двигуна допустиме за умовами експлуатації. Перед заміною звіряють висоту осі, частоту обертання й напругу мережі з даними чинного двигуна, а для роботи від ПЧ одразу уточнюють схему охолодження.
Технічні характеристики
| Напруга | 2–13,8 кВ |
|---|---|
| Потужність | 200–10 000 к.с. (≈150–7460 кВт) |
| Висота осі | H355–710 |
| Частота обертання | 280–3600 об/хв |
| Охолодження | IC01, IC06 (відкрите, захищене від атмосферних впливів WPI/WPII) |
| Частота | 50/60 Гц або від ПЧ |
| Ступінь захисту | до IP24 |
| Вибухозахист | Class I Division 2, Class I Zone 2 |
| Монтаж | IMB3 |
| Стандарти | IEC, NEMA, API, NEC, CEC |
| Сертифікати | IECEx, CSA, UL |
Запит ціни та строку поставки
ATB Wolong WPI/WPII — високовольтні асинхронні двигуни відкритого виконання за NEMA MG1, 2–13,8 кВ, 200–10 000 к.с., ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та потужність випускають двигуни WPI/WPII?
Напруга 2000–13 800 В, потужність 200–10 000 к.с., це приблизно 150–7460 кВт. Висота осі H355–710, частота обертання 280–3600 об/хв.
Чи можна ставити WPI/WPII у вибухонебезпечній зоні?
Так, за північноамериканською класифікацією є виконання Class I Division 2 та Class I Zone 2. Двигуни мають сертифікати IECEx, CSA та UL.
Чи працюють ці двигуни від перетворювача частоти?
Так, серія розрахована на живлення від мережі 50/60 Гц або від ПЧ. Для роботи на зниженій швидкості є схема охолодження IC06 з незалежним вентилятором.
