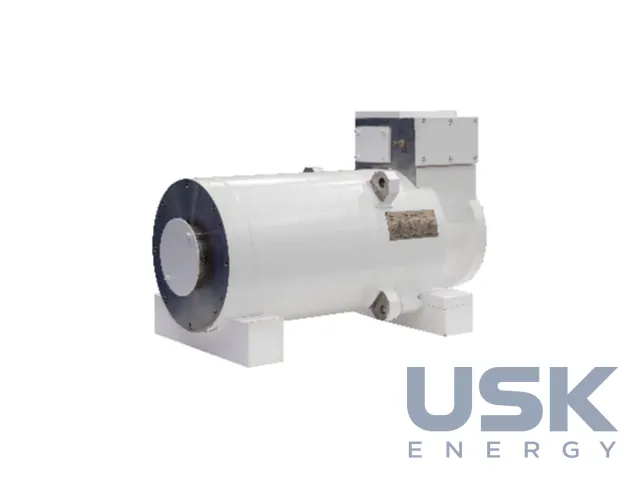

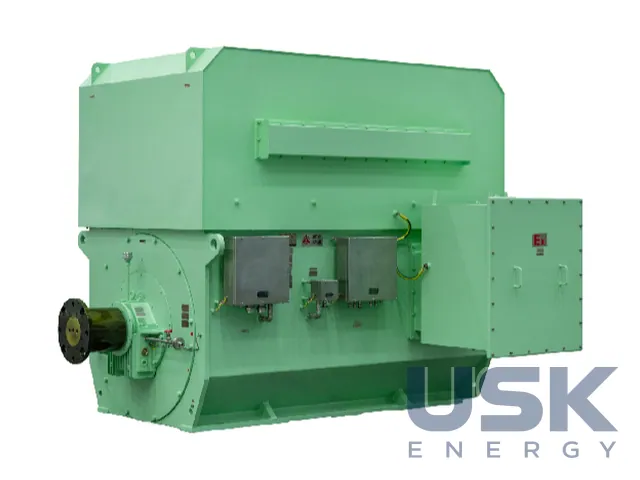

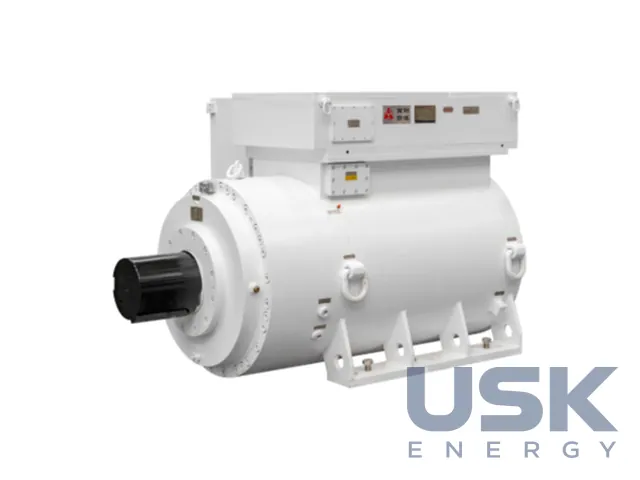

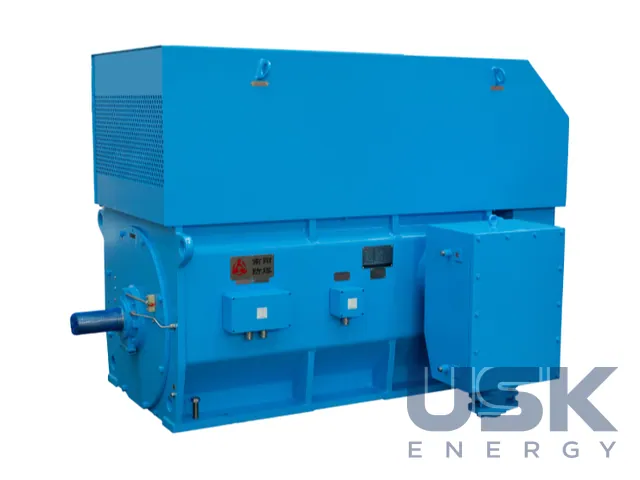

ATB Wolong TEAAC/TEWAC — високовольтні асинхронні двигуни з повітряно-повітряним і повітряно-водяним охолоджувачем до 13,8 кВ, до 40 МВт
TEAAC і TEWAC — дві серії великих високовольтних асинхронних двигунів із короткозамкненим ротором на 3–13,8 кВ, у яких на закритий корпус установлено теплообмінник. TEAAC з охолоджувачем повітря-повітря охоплює 160–20 000 кВт, TEWAC з повітряно-водяним охолоджувачем доходить до 40 000 кВт. Призначення серій пов'язане з приводами насосів, вентиляторів і компресорів, зокрема власних потреб енергоблоків.
- Напруга
- 3–13,8 кВ
- Потужність
- 160–20 000 кВт (TEAAC); 280–40 000 кВт (TEWAC)
- Висота осі
- H355–1400
- Частота обертання
- 300–3600 об/хв
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Конструкція модульна. Основу становить закритий корпус двигуна, на який зверху монтують теплообмінник, а внутрішній контур повітря проходить через активну частину й охолоджувач. У TEAAC (Totally Enclosed Air-to-Air Cooled) тепло знімає зовнішнє повітря, способи охолодження IC611, IC616 та IC666. У TEWAC (Totally Enclosed Water-to-Air Cooled) стоїть повітряно-водяний охолоджувач за схемами IC81W або IC86W. Вода відводить більше тепла, тому саме в цьому виконанні будують машини надвеликої потужності.
За потужністю ряди перекриваються, TEAAC закінчується на 20 000 кВт, а TEWAC починається з 280 кВт. Висота осі H355–1400, частота обертання 300–3600 об/хв, напруга 3000–13 800 В. Двигуни працюють від мережі 50/60 Гц або від перетворювача частоти. Ротор виконують із литою алюмінієвою кліткою або з мідними стрижнями. Ступінь захисту до IP66, монтажні виконання IMB3, IMB35 та IMV1. Стандартне виконання розраховане на висоту до 1000 м над рівнем моря, на замовлення до 5000 м.

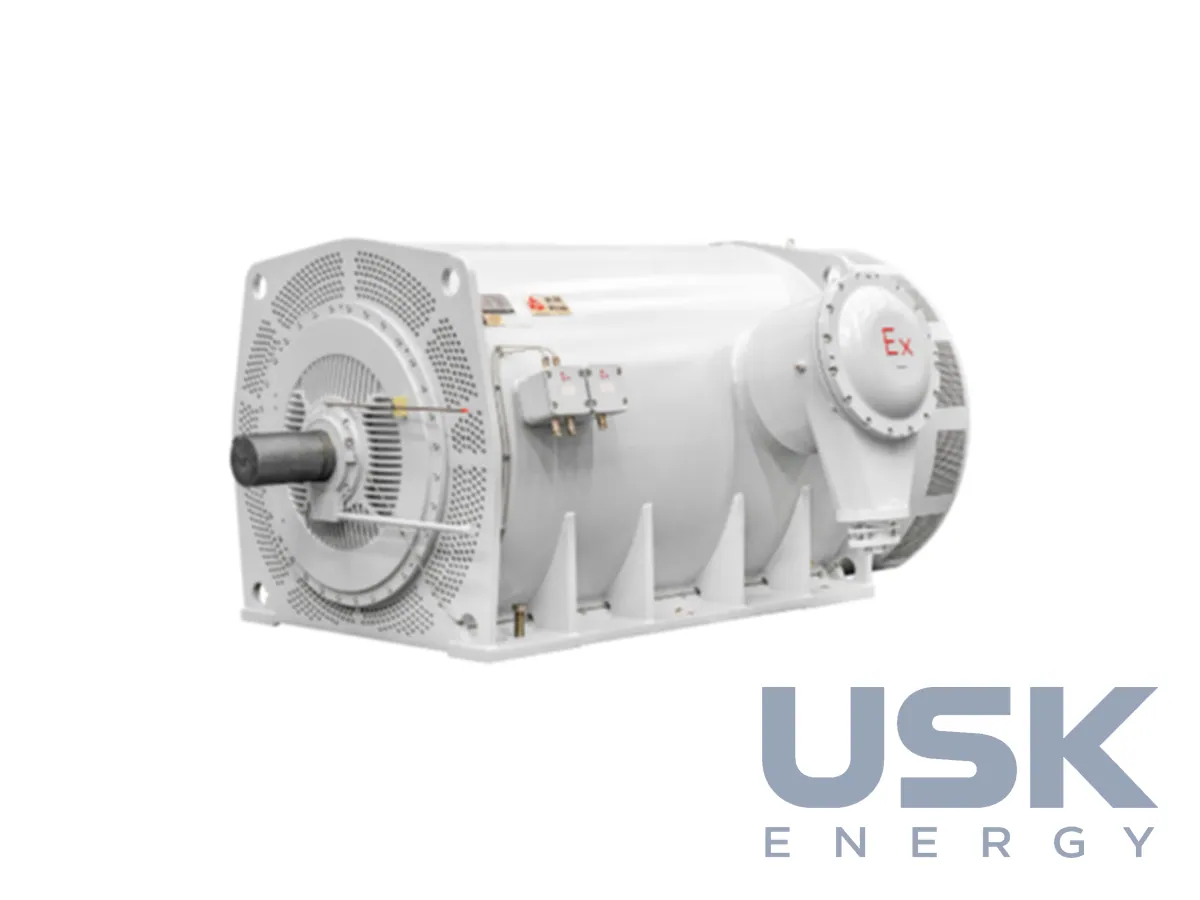

Для вибухонебезпечних середовищ передбачено Ex ec (підвищений захист виду «e»), Ex pxb і Ex pzc з оболонкою під надлишковим тиском, а також Ex tb для пилових зон. Сторінка виробника згадує ущільнення з подвійною стрічкою та ротор великого зовнішнього діаметра, придатні для зон 1 і 2. Конструкція відповідає GB, IEC, NEMA, BS, API та EN, двигуни мають сертифікати IECEx, ATEX, CCC, CSA і UL.
Виробник указує на підвищений ККД, меншу висоту осі за більшої потужності, знижений шум і зручне обслуговування. Двигуни приводять вентилятори, насоси, компресори та інші механізми в нафтогазовій, хімічній і вугільній галузях, металургії, портах і машинобудуванні. На електростанціях серії працюють у приводах власних потреб енергоблоків, тобто на живильних, циркуляційних і мережевих насосах, димососах і вентиляторах. Модульна схема зручна й під час ремонту, бо охолоджувач знімають окремо від активної частини, не розбираючи статор.
За класом машин TEAAC і TEWAC відповідають великим асинхронним двигунам 6–10 кВ із замкненою системою вентиляції та вбудованими охолоджувачами, які працюють на вітчизняних ТЕС і ТЕЦ.
Технічні характеристики
| Напруга | 3–13,8 кВ |
|---|---|
| Потужність | 160–20 000 кВт (TEAAC); 280–40 000 кВт (TEWAC) |
| Висота осі | H355–1400 |
| Частота обертання | 300–3600 об/хв |
| Охолодження | IC611/IC616/IC666 (повітря-повітря); IC81W/IC86W (повітря-вода) |
| Частота | 50/60 Гц або від ПЧ |
| Ступінь захисту | до IP66 |
| Вибухозахист | Ex ec, Ex pxb, Ex pzc, Ex tb |
| Ротор | литий алюмінієвий або мідні стрижні |
| Стандарти | GB, IEC, NEMA, BS, API, EN |
| Сертифікати | IECEx, ATEX, CCC, CSA, UL |
Запит ціни та строку поставки
ATB Wolong TEAAC/TEWAC — високовольтні асинхронні двигуни з повітряно-повітряним і повітряно-водяним охолоджувачем до 13,8 кВ, до 40 МВт, ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (75–375 кВт) 8501 53 94 00 (375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (75–375 кВт) 8501 53 94 (375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 40 (150–373 кВт) 8501 53 80 60 (>373 кВт) |
| Митний тариф КНР | 8501 53 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність серій TEAAC і TEWAC?
TEAAC випускають потужністю 160–20 000 кВт, TEWAC 280–40 000 кВт. Напруга обох серій 3000–13 800 В.
Чим TEWAC відрізняється від TEAAC за охолодженням?
TEAAC охолоджується зовнішнім повітрям через охолоджувач повітря-повітря за схемами IC611, IC616 або IC666. У TEWAC стоїть повітряно-водяний охолоджувач IC81W або IC86W, який відводить більше тепла.
Які виконання вибухозахисту доступні?
Ex ec, Ex pxb, Ex pzc та Ex tb, сертифікати IECEx, ATEX, CCC, CSA і UL. Ступінь захисту до IP66.
