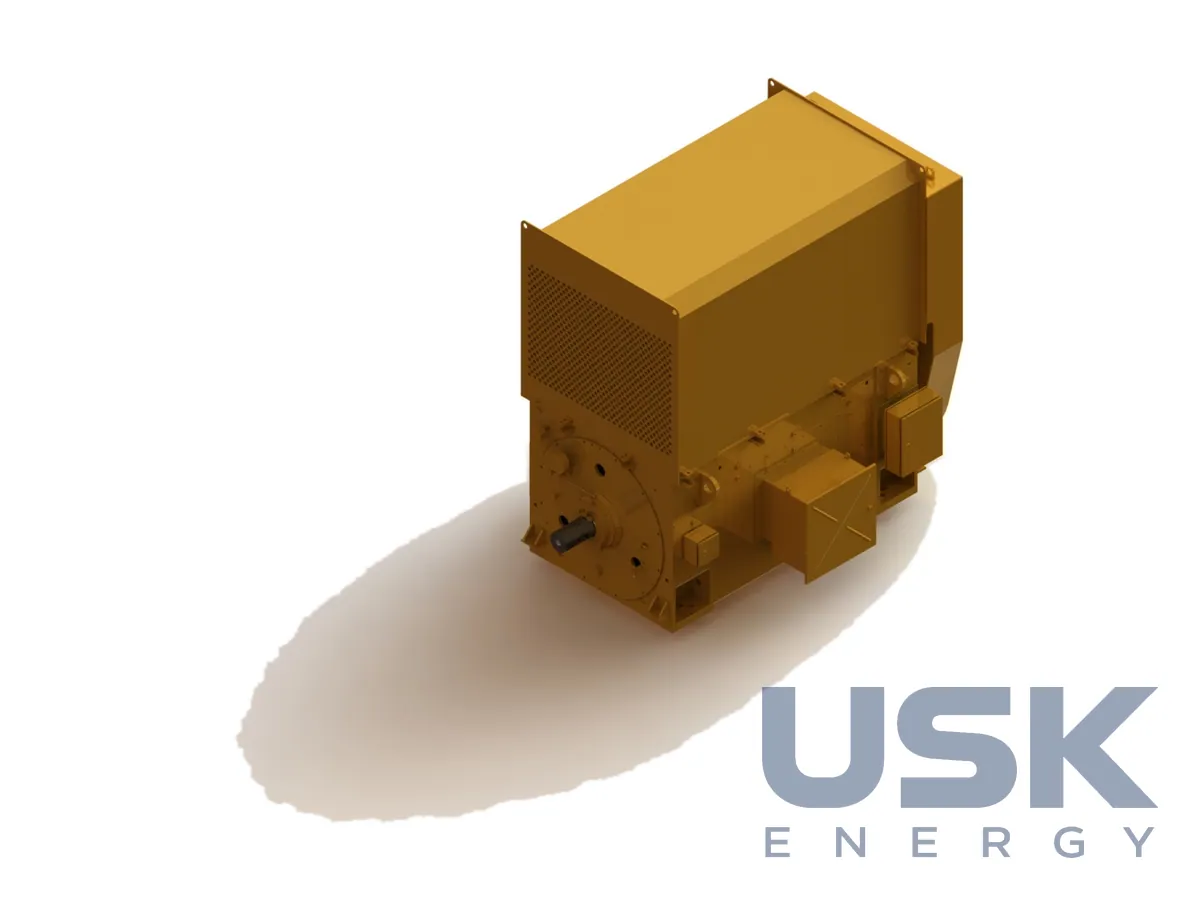

ELIN HKL — високовольтні асинхронні двигуни з короткозамкненим ротором і охолодженням «повітря–повітря» до 15 МВт
ELIN HKL — серія високовольтних асинхронних двигунів із короткозамкненим ротором закритого виконання з теплообмінником повітря–повітря, до 15 000 кВт і 15 кВ. Охолоджувальна вода двигуну не потрібна, а повітря цеху всередину машини не потрапляє. Серію ставлять на насоси електростанцій, компресори, вентилятори та млини.
- Потужність
- до 15 000 кВт
- Напруга
- до 15 кВ (у каталозі 0,4–15 кВ для серії MKL/HKL)
- Частота обертання
- до 3600 об/хв
- Габарит IEC
- 450–1400
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Схема повітря–повітря зручна там, де воду до двигуна не підведеш або де її присутність небажана. Внутрішній контур залишається закритим, тепло через теплообмінник переходить до зовнішнього повітря. Повітря цеху контактує лише із зовнішнім боком теплообмінника, тому пил і волога на обмотку не потрапляють. Базове охолодження IC611 (TEAAC). За потужністю HKL стоїть у лінійці ELIN вище трубчастих HKR і поступається лише двигунам HKM з охолодженням повітря–вода. На малих швидкостях під час роботи від ПЧ вентилятора на валу не вистачає, тому теплообмінник обдувають окремим вентилятором за схемами IC616 та IC666.
Від перетворювача частоти двигун працює до 3600 об/хв, габарити за IEC 450–1400. Пуск прямий від мережі, через пристрій плавного пуску або в складі регульованого привода. Стандартні монтажні виконання IM B3 (IM1001) та IM V1 (IM3011), спеціальні на запит. Ступінь захисту до IP55, ізоляція класу F або H. В оглядових каталогах ELIN серію подано як MKL/HKL з діапазоном напруг 0,4–15 кВ, де MKL позначає низьковольтний варіант.
Двигуни випускають за IEC 60034 або NEMA MG1. Для вибухонебезпечних зон є спеціальна конструкція із сертифікацією ATEX та IECEx і видами захисту Ex e та Ex p. Виробник пропонує також морські виконання та версії для атомних станцій. HKL можна замовити як заміну типу «drop-in» для машини іншого виробника, коли фундамент і приєднувальні розміри залишаються старими. Для реконструкції це скорочує будівельну частину робіт до мінімуму.
На електростанціях, зокрема АЕС, двигуни HKL обертають живильні насоси, насоси охолодження та конденсатні насоси. У нафтогазовій галузі вони приводять компресори, серед постачань є двигуни для Cameron у Ташкенті та Ruhrpumpen для KazTransOil. Інші застосування охоплюють бустерні компресори, вентилятори, млини та насоси водопостачання.
Для підбору заміни потрібні потужність, напруга і частота обертання, спосіб пуску, монтажне виконання, розміри фундаменту та вала. Якщо привод регульований, указують діапазон швидкостей, від нього залежить, чи знадобиться окремий вентилятор теплообмінника. Для вибухонебезпечної зони задають вид захисту, для АЕС погоджують програму кваліфікації та перелік випробувань.
Технічні характеристики
| Потужність | до 15 000 кВт |
|---|---|
| Напруга | до 15 кВ (у каталозі 0,4–15 кВ для серії MKL/HKL) |
| Частота обертання | до 3600 об/хв |
| Габарит IEC | 450–1400 |
| Охолодження | IC611 (TEAAC), із зовнішнім вентилятором IC616 та IC666 |
| Пуск | DOL, плавний пуск, ПЧ |
| Ступінь захисту | до IP55 |
| Ізоляція | F або H |
| Монтаж | IM B3, IM V1 |
| Стандарти | IEC 60034, NEMA MG1; ATEX, IECEx |
Запит ціни та строку поставки
ELIN HKL — високовольтні асинхронні двигуни з короткозамкненим ротором і охолодженням «повітря–повітря» до 15 МВт, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (>75–375 кВт) 8501 53 94 00 (>375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (>75–375 кВт) 8501 53 94 (>375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 40 00 (>75–<149,2 кВт) 8501 53 80 00 (>150 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і напругу мають двигуни ELIN HKL?
До 15 000 кВт за напруги до 15 кВ, частота обертання від ПЧ до 3600 об/хв. Габарити за IEC 450–1400.
Яку систему охолодження використовує серія HKL?
Базова схема IC611 (TEAAC) з теплообмінником повітря–повітря. Для роботи від ПЧ на малих швидкостях застосовують зовнішній вентилятор за IC616 або IC666.
Чи можна поставити HKL замість двигуна іншого виробника?
ELIN пропонує HKL як заміну «drop-in» зі збереженням фундаменту та приєднувальних розмірів. Двигуни випускають за IEC 60034 або NEMA MG1.
