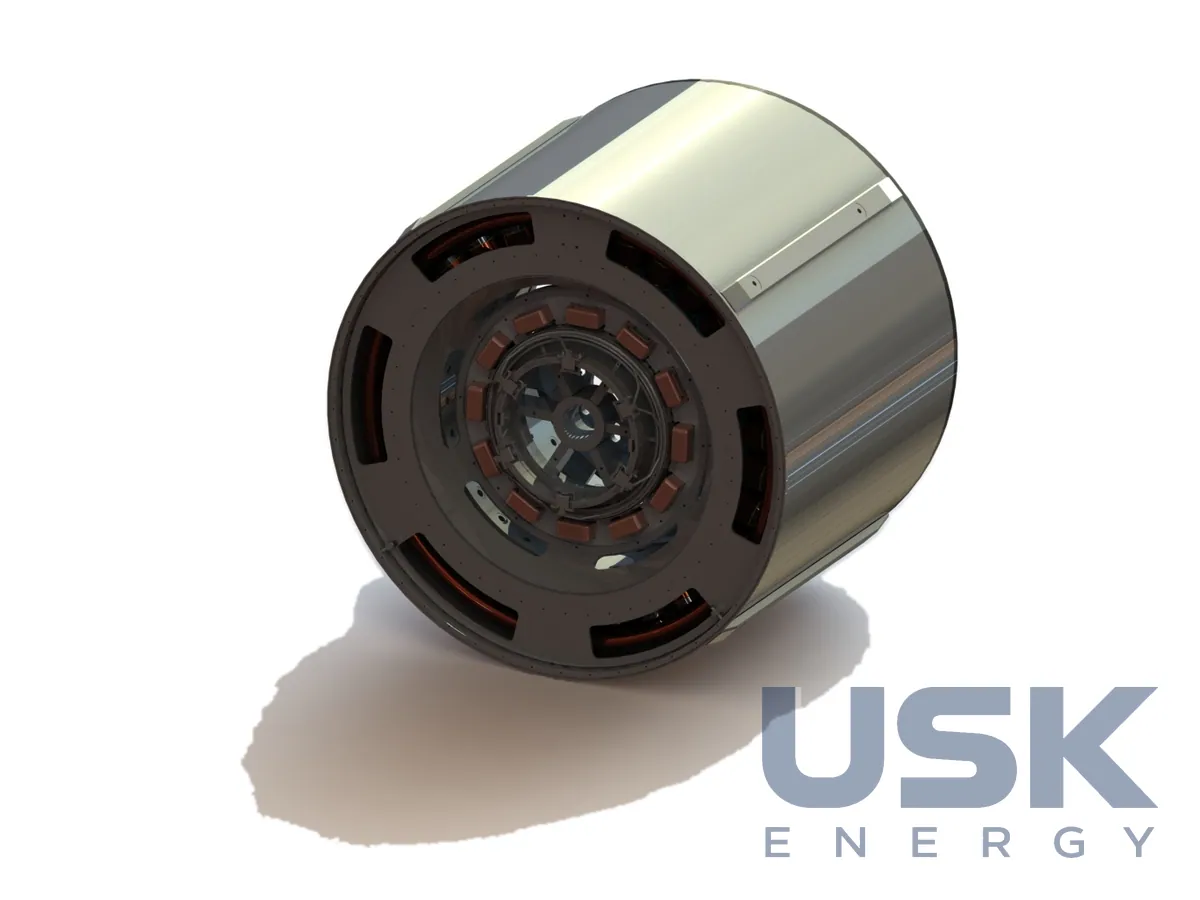

ELIN Eco Bulb / HSZ — капсульні гідрогенератори із зовнішнім охолодженням до 10–15 МВА, IP68
ELIN Eco Bulb — генератор для капсульних горизонтальних прямоточних гідроагрегатів потужністю до 10 МВА, а HSZ належить до спорідненої серії явнополюсних синхронних машин до 15 МВА із зовнішнім охолодженням. Генератор стоїть в обтічній капсулі прямо в проточній частині ГЕС. Такі агрегати працюють на малих напорах за великих витрат води.
- Eco Bulb
- до 10 МВА, до 100 полюсів, до 15 кВ
- HSZ (явнополюсний, зовнішнє охолодження)
- до 15 МВА, до 50 полюсів, до 15 кВ
- Охолодження
- IC97W (окремий холодоагент) або IC46W (замкнений контур з додатковою вентиляцією)
- Габарит IEC
- до 2000
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Капсульні агрегати ставлять на руслових і дериваційних ГЕС на річках і каналах. Другий напрям пов’язаний з будівництвом і реконструкцією малих низьконапірних станцій на наявних греблях, шлюзах і зрошувальних каналах. Генератор Eco Bulb має до 100 полюсів і напругу до 15 кВ. HSZ розраховано на ту саму напругу за кількості полюсів до 50. Велика кількість полюсів відповідає малій частоті обертання турбіни на низькому напорі, тому генератор з’єднують з робочим колесом напряму, без мультиплікатора. HSZ з меншою кількістю полюсів розраховано на вищу частоту обертання і більшу потужність, до 15 МВА.
Машина горизонтальна й не має власних підшипників, вона сидить на валу турбіни. Звідси монтажне виконання IM5210, спеціальні варіанти роблять на запит. Габарити за IEC до 2000. Вода тече вздовж агрегату й обтікає капсулу з усіх боків, тому охолодження зовнішнє. За схемою IC97W працює окремий незалежний холодоагент. За схемою IC46W повітря циркулює замкненим контуром з додатковою вентиляцією, а тепло через оболонку капсули переходить у навколишню воду. Оболонка капсули одночасно стає і частиною проточного тракту, і поверхнею теплообміну. Ступінь захисту в остаточному складанні до IP68, ізоляція статора класу F або H, машини відповідають IEC 60034.
Для малої гідроенергетики ELIN випускає повний набір машин. Це високовольтні синхронні та асинхронні генератори, генератори на постійних магнітах і асинхронні двигуни насосів. PM-генератори працюють, зокрема, у турбінах Voith StreamDiver потужністю приблизно до 1700 кВт на агрегат за малих напорів. Капсульний генератор і турбіна утворюють один вузол у проточній частині, тому машину підбирають під конкретну турбіну, напір і витрату.
До генераторів можуть додаватися цифрові регулятори напруги, захисти та комплектні шафи керування із синхронізацією. Так станція отримує генератор разом із системою керування від одного виробника. Під час реконструкції це спрощує заміну старого обладнання, бо генератор, збудження та захисти погоджують в одному проєкті. У запиті на генератор задають потужність і частоту обертання турбіни, напругу мережі, схему охолодження, внутрішні розміри капсули, а також потрібну систему збудження.
Технічні характеристики
| Eco Bulb | до 10 МВА, до 100 полюсів, до 15 кВ |
|---|---|
| HSZ (явнополюсний, зовнішнє охолодження) | до 15 МВА, до 50 полюсів, до 15 кВ |
| Охолодження | IC97W (окремий холодоагент) або IC46W (замкнений контур з додатковою вентиляцією) |
| Габарит IEC | до 2000 |
| Монтаж | IM5210 |
| Ступінь захисту | до IP68 (в остаточному складанні) |
| Ізоляція | статор F або H |
| Стандарт | IEC 60034 |
Запит ціни та строку поставки
ELIN Eco Bulb / HSZ — капсульні гідрогенератори із зовнішнім охолодженням до 10–15 МВА, IP68, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 63 00 00 (>375–750 кВА) 8501 64 00 00 (>750 кВА) |
|---|---|
| HS, 6 знаків | 8501 63 8501 64 |
| CN (ЄС) | 8501 63 00 (>375–750 кВА) 8501 64 00 (>750 кВА) |
| HTSUS (США) | 8501 63 00 00 (>375–750 кВА) 8501 64 00 00 (>750 кВА) |
| Митний тариф КНР | 8501 63 00 00 (>375–750 кВА) 8501 64 10 00 (>750 кВА–350 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність мають генератори Eco Bulb та HSZ?
Eco Bulb до 10 МВА за кількості полюсів до 100, HSZ до 15 МВА за кількості полюсів до 50. Напруга обох серій до 15 кВ.
Як охолоджується капсульний генератор?
Охолодження зовнішнє, за схемою IC97W з окремим холодоагентом або IC46W із замкненою циркуляцією та додатковою вентиляцією. Тепло через оболонку капсули відводиться в навколишню воду.
Для яких ГЕС підходять генератори Eco Bulb?
Для руслових і дериваційних низьконапірних станцій із великими витратами води на річках і каналах. Їх ставлять і під час реконструкції малих ГЕС на наявних греблях і шлюзах.
