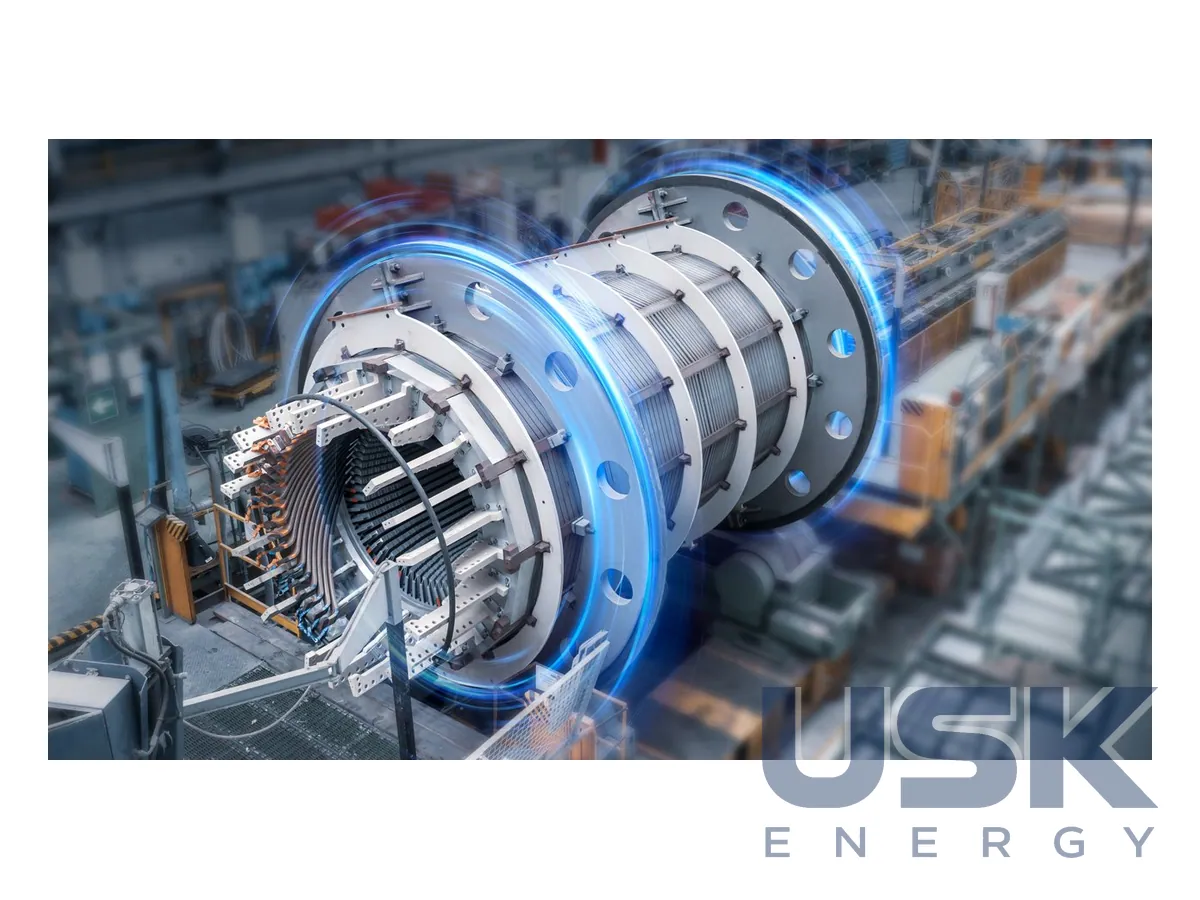

Ansaldo Energia — турбогенератори з водневим охолодженням до 740 МВА, до 23 кВ
Турбогенератори Ansaldo Energia з водневим охолодженням потужністю до 740 МВА за 50 Гц і до 700 МВА за 60 Гц, з номінальною напругою до 23 кВ. Їх ставлять на потужні паротурбінні та газотурбінні блоки, де потрібні високий ККД і довгий строк служби. Генератори працюють з газовими й паровими турбінами в одновальних і багатовальних конфігураціях.
- Потужність
- до 740 МВА (50 Гц); до 700 МВА (60 Гц)
- Частота обертання
- 3000 / 3600 об/хв
- Номінальна напруга
- до 23 кВ
- Коефіцієнт потужності
- 0,8–0,9
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Водень як охолоджувальне середовище зменшує втрати на тертя та вентиляцію, а з ними зростають потужність і ККД машини. Генератори випускають у двох варіантах, із безпосереднім водяним охолодженням обмотки статора і без нього, модель підбирають під вимоги турбіни. За 50 Гц машина обертається з частотою 3000 об/хв, за 60 Гц 3600 об/хв. Спосіб охолодження IC 8 (H1) W7, тиск водню 4–7 бар, коефіцієнт потужності 0,8–0,9. Ізоляція класу F, ступінь захисту IP55 за IEC 60034-5, монтажні виконання IM7305, IM7306, IM1105 та IM1106.
Робота з воднем потребує окремих допоміжних систем, і генератор постачають разом із ними. Вони готують і прокачують воду та водень, що охолоджують машину, і подають оливу на ущільнення валу. Газова установка контролює охолоджувальне середовище в усіх режимах, тримає потрібний тиск водню, витісняє і заповнює корпус воднем або повітрям через інертний газ CO2. Ущільнення валу масляні: олива надходить у зазор між валом і ущільнювальними кільцями. Масляна установка ущільнень подає її з потрібними температурою, тиском і чистотою.
Конструкція відповідає директивам PED для обладнання під тиском і ATEX, бо машина працює в присутності водню. Осердя статора під час шихтування періодично підпресовують, а наприкінці остаточно консолідують, щоб окремі листи не послаблювалися в експлуатації. Великий генератор потребує швидкодійного збудження, тому тут стоїть статична система, яка швидко підлаштовує магнітний потік у зазорі під навантаження. Вона тримає стабільну роботу в мережі та сталу напругу генератора на холостому ходу і під час обслуговування станції.
Конструкція перевірена експлуатацією як міцна та ремонтопридатна, технологію розвивають власні НДДКР Ansaldo Energia. У проєктуванні застосовують тривимірний скінченно-елементний аналіз механіки, електромагнітних процесів і вентиляції. Кожен генератор адаптують під специфікацію замовника та вимоги конкретного проєкту. Встановлення можливе в приміщенні або просто неба, зі звукоізолювальними стінами чи кожухами. З 1950 року замовлено понад 170 таких машин сумарною потужністю понад 30 ГВА, з них понад 38 для газових турбін відкритого та комбінованого циклу.
Технічні характеристики
| Потужність | до 740 МВА (50 Гц); до 700 МВА (60 Гц) |
|---|---|
| Частота обертання | 3000 / 3600 об/хв |
| Номінальна напруга | до 23 кВ |
| Коефіцієнт потужності | 0,8–0,9 |
| Охолодження | IC 8 (H1) W7, водень 4–7 бар |
| Ступінь захисту | IP55 (IEC 60034-5) |
| Монтажне виконання | IM7305, IM7306, IM1105, IM1106 |
| Збудження | статичне |
| Ізоляція | клас F |
| Відповідність | PED, ATEX |
| Референції | понад 170 машин з 1950 р. (174), понад 30 ГВА |
Запит ціни та строку поставки
Ansaldo Energia — турбогенератори з водневим охолодженням до 740 МВА, до 23 кВ, Ansaldo Energia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 60 (>10 000 кВА) |
| Митний тариф КНР | 8501 64 10 00 (750–350 000 кВА) 8501 64 20 00 (350 000–665 000 кВА) 8501 64 30 00 (>665 000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність і напруга турбогенераторів Ansaldo з водневим охолодженням?
До 740 МВА за 50 Гц і до 700 МВА за 60 Гц, номінальна напруга до 23 кВ. Коефіцієнт потужності 0,8–0,9.
Під яким тиском працює водень у корпусі генератора?
Тиск водню 4–7 бар, спосіб охолодження IC 8 (H1) W7. Газова установка тримає тиск в усіх режимах і виконує заміщення газу через CO2.
Яким нормам відповідає генератор з водневим охолодженням?
Генератори відповідають директивам PED і ATEX. Ступінь захисту IP55 за IEC 60034-5, ізоляція класу F.
